精密连接器注塑成型模具结构设计

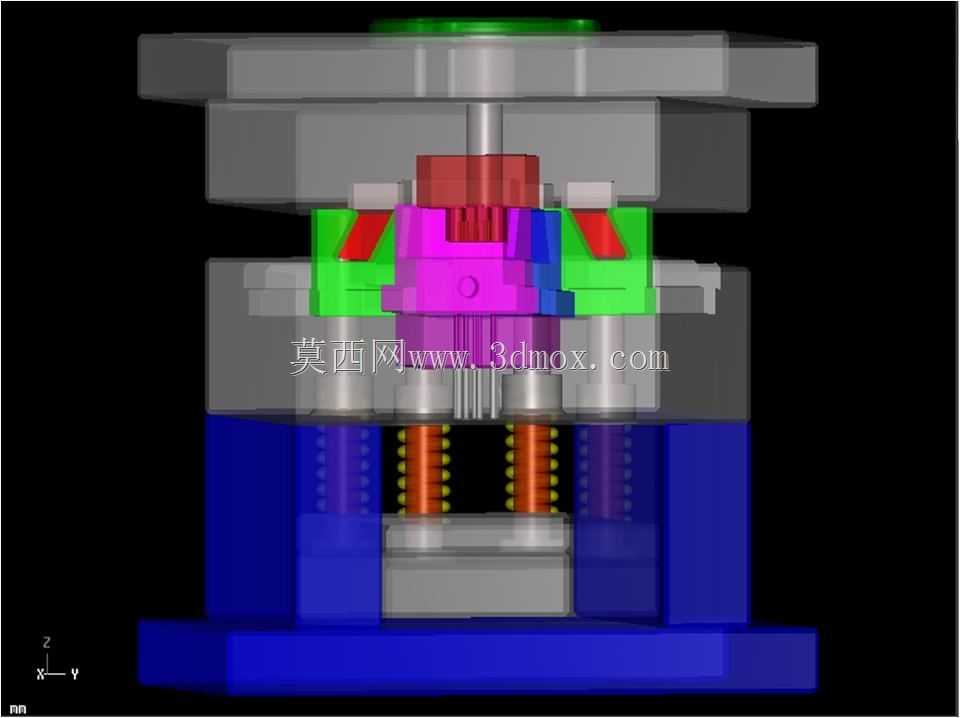

　　这套模具针对小型精密电连接器的注塑包胶工序开发，主要应用于消费电子、工业传感、通讯接插件领域的塑胶件批量生产场景，用来成型连接器内部带金属插针的绝缘基座部分，成型后产品直接进入后续插针压装、导通测试工序，是连接器生产链路里的核心成型工装。从结构布局来看，整套模具采用标准两板模改良结构，上下模合模导向依靠四角导柱完成定位，导柱配合公差控制在H7/g6区间，避免长期开合模出现定位偏移导致的塑胶件飞边、插针偏心问题。模架中部的成型区域做了分块式镶件设计，不同颜色标识的镶件分别对应流道、型腔、侧抽滑块、顶出部件，其中两侧带斜向结构的绿色部件是侧向抽芯滑块，用来成型连接器基座侧面的卡扣让位槽，开模时依靠斜导柱带动滑块完成侧向抽芯动作，

　　避免硬顶出造成塑胶件侧壁拉伤。型腔部分的紫色镶件采用整体式硬质合金镶块，表面抛光至镜面等级，因为连接器绝缘基座对表面绝缘性能、尺寸精度要求极高，镶件的加工精度直接决定成型后塑胶件的壁厚均匀度，避免出现局部壁厚过薄导致的绝缘耐压不达标问题。顶出机构采用弹簧复位的顶针板结构，橙色部件为复位弹簧，分布在顶针板四角，合模时依靠弹簧弹力带动顶针板复位，顶针排布避开了产品内部的金属插针避让孔，防止顶出时顶针碰弯预埋的金属插针。上下模的冷却水道围绕型腔做环形排布，进出水口设置在模架侧部，成型时冷却水持续循环带走型腔内的熔融塑胶热量，保证整个型腔区域温度差控制在±5℃以内，减少塑胶件冷却不均导致的翘曲变形。安装边界上，

　　整套模架的外形尺寸适配120吨规格的卧式注塑机拉杆间距，模架总高度符合注塑机最大开模行程要求，定位圈、浇口套尺寸匹配注塑机射嘴规格，吊装时依靠模架侧面的吊环孔完成吊装定位，不需要额外做改装适配。流道采用侧浇口进胶，浇口位置设置在产品非外观面的侧边，成型后浇口残留高度控制在0.1mm以内，不需要后续额外修剪浇口工序，直接可以流入下一生产环节。
