小型桌面级三轴数控雕刻加工设备结构

　　这款小型三轴数控加工结构，主要面向小尺寸工件的精密雕铣加工场景，常见于个人工坊打样、小型零件批量加工、教学实训演示等场合，可适配软金属、工程塑料、木材、亚克力等多种材质的切削作业，能完成平面雕刻、轮廓铣削、钻孔攻丝等常规机加工序，相比大型工业机床占地空间更小，部署灵活，对安装场地的承重、供电要求更低，适合小空间内的轻量化加工需求。

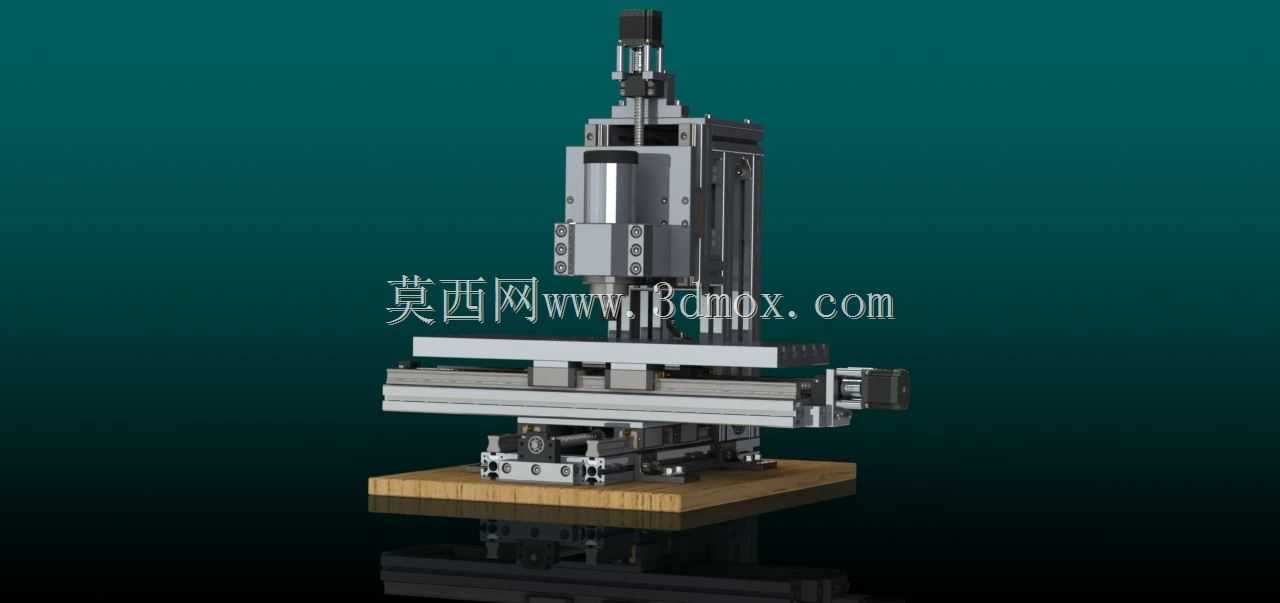

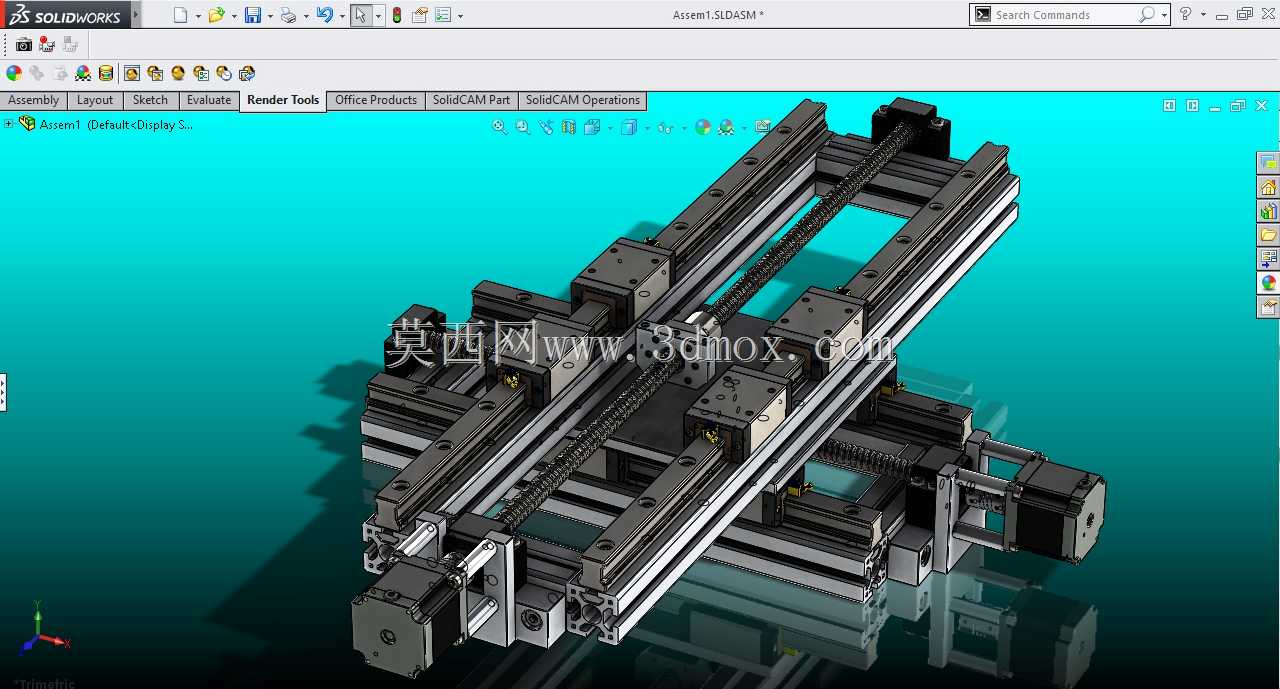

　　从结构设计逻辑来看，整体采用定龙门式布局，Z轴主轴组件搭载在X轴横向滑台上，X轴滑台通过两侧直线导轨安装在Y轴纵向移动的龙门横梁上，Y轴传动组件固定在底部木质基座上方的金属安装底板上，各轴均采用丝杆传动搭配线性导轨导向的组合，保证传动过程的刚性与重复定位精度，避免悬臂结构带来的加工震颤问题。主轴部分采用高速电主轴设计，可适配不同直径的铣夹头，满足不同规格刀具的装夹需求，主轴侧面预留了冷却管路、走线槽的安装位置，可根据实际加工需求加装风冷或水冷组件，降低长时间加工的主轴温升。

　　安装边界方面，整机底座采用平整的木质承托板搭配金属安装基板，安装时只需保证放置平面水平度公差在每米0.1mm以内即可，无需额外浇筑地基，设备整体外接尺寸控制在桌面可容纳的范围，X轴有效行程可覆盖常规小型工件的加工幅面，Y轴行程满足长条类小零件的走刀需求，Z轴行程可适配不同高度的夹具与工件装夹，各轴的限位开关安装位置预留充分，可有效避免超程碰撞问题。

　　结构细节上，各轴的驱动电机均采用法兰直连的安装方式，减少同步带传动带来的背隙误差，导轨滑块的安装面均设计了定位凸台，装配时可快速保证导轨的平行度与直线度，降低装配调试的难度。滑台部分采用轻量化铝合金型材搭配钢板加工件组合，在保证结构刚性的前提下尽可能降低运动部件的重量，提升轴系移动的响应速度，减少驱动电机的负载。设备的走线全部采用拖链收纳，避免运动过程中线缆拉扯、磨损，提升长期运行的可靠性。底座的金属安装板上预留了通用T型槽与夹具安装孔位，可直接搭配平口钳、吸盘等通用夹具使用，无需额外制作转接板，缩短加工前的准备周期。
