六轴激光管材切割加工设备结构设计

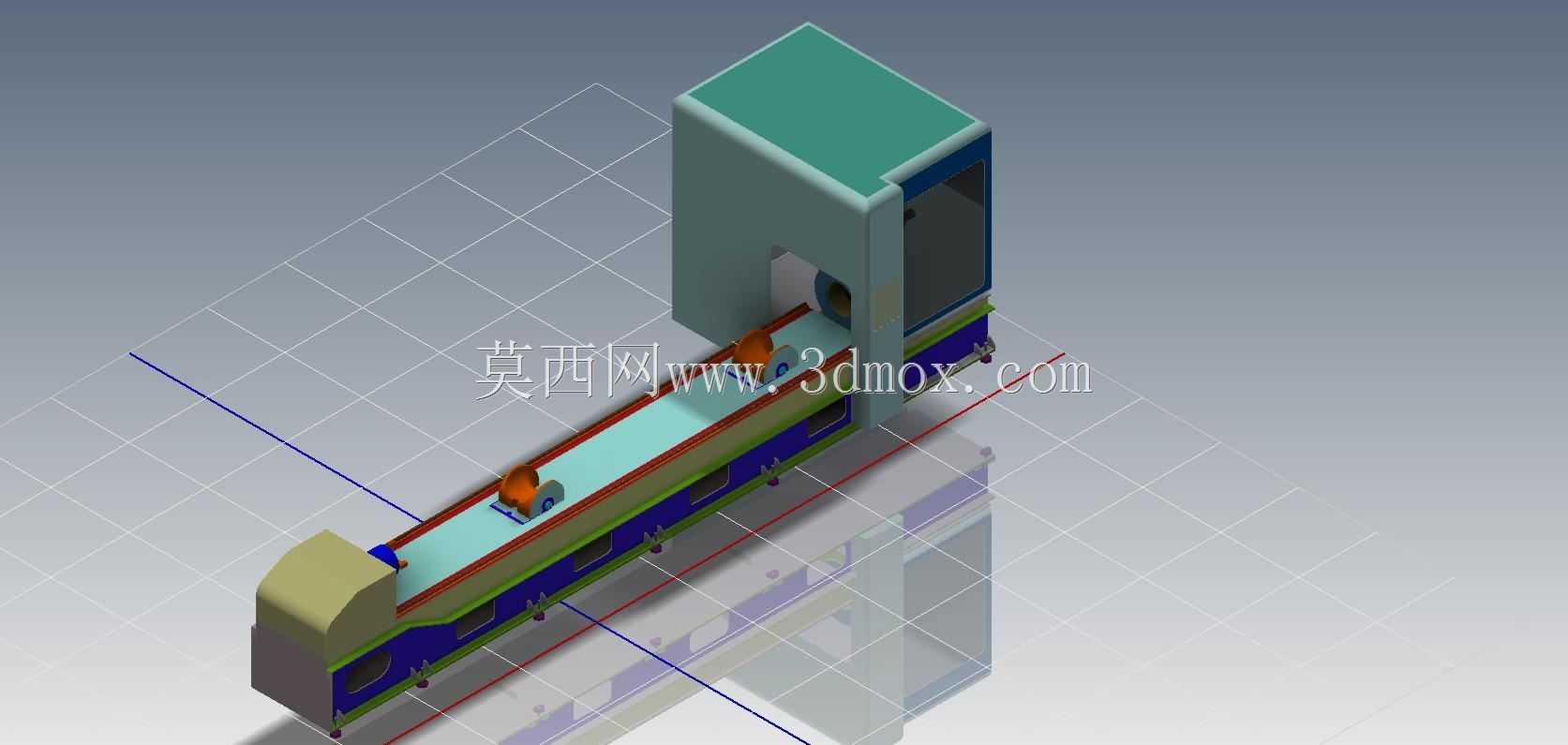

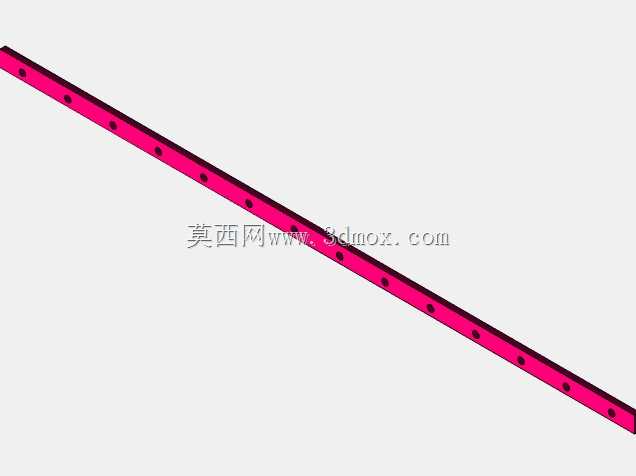

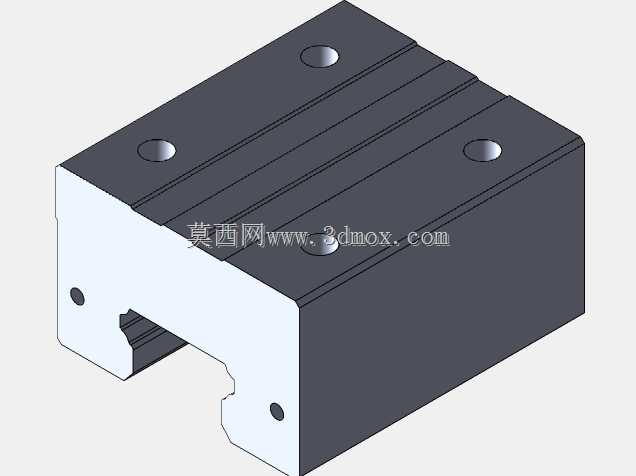

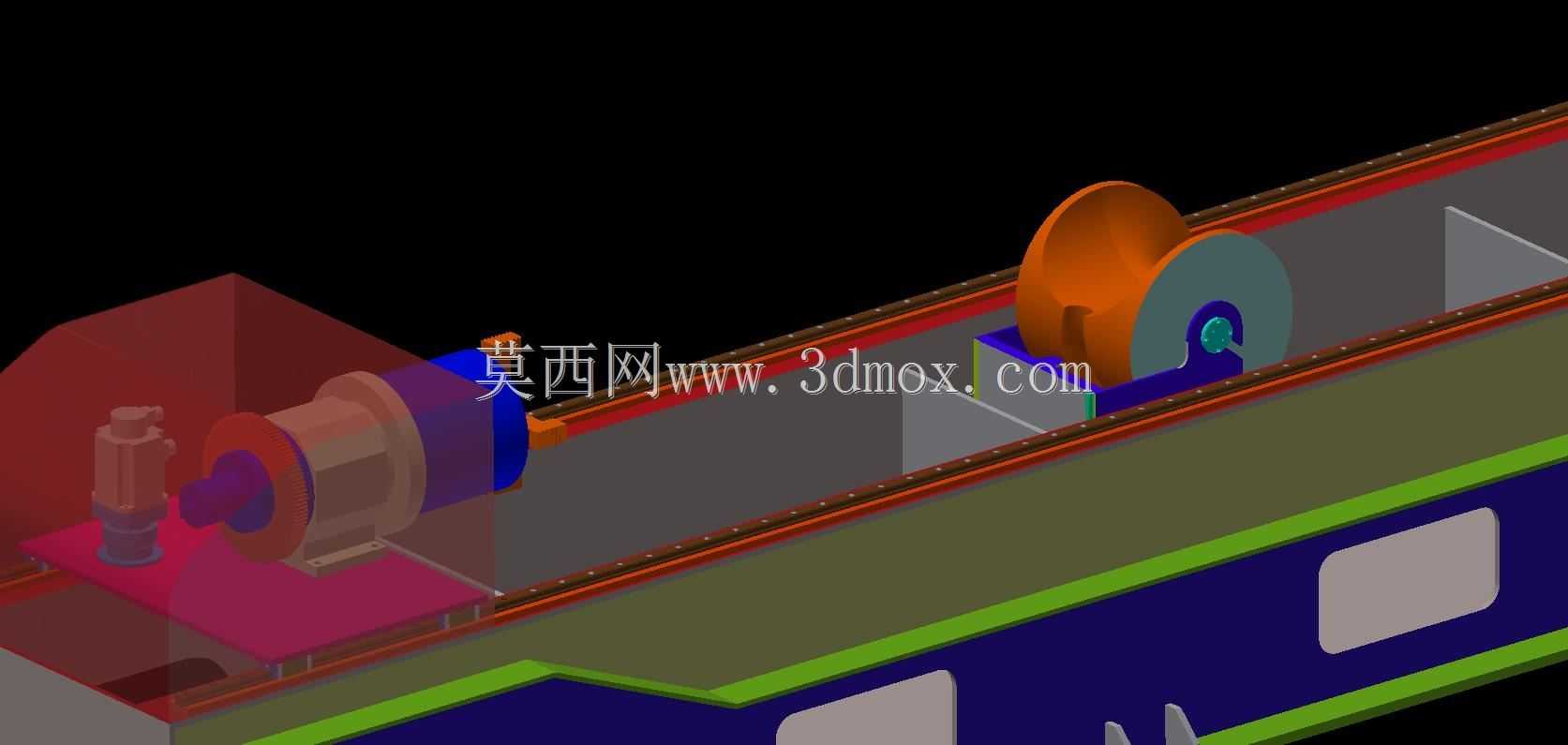

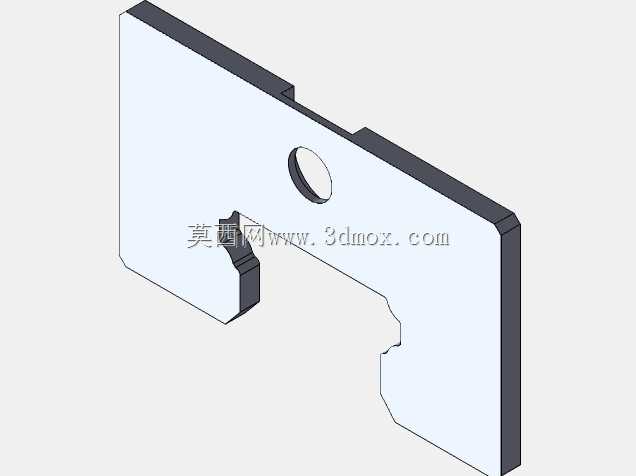

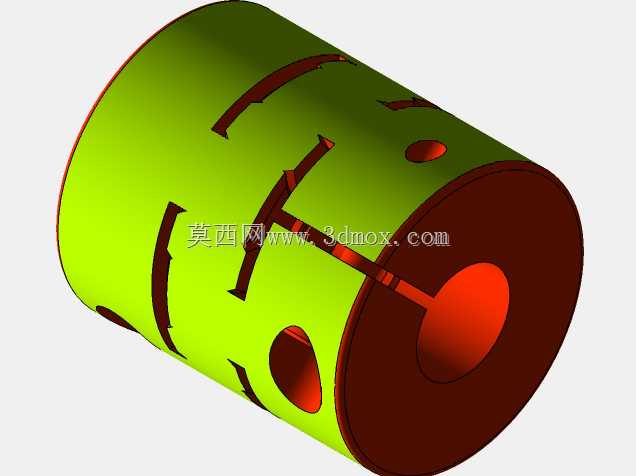

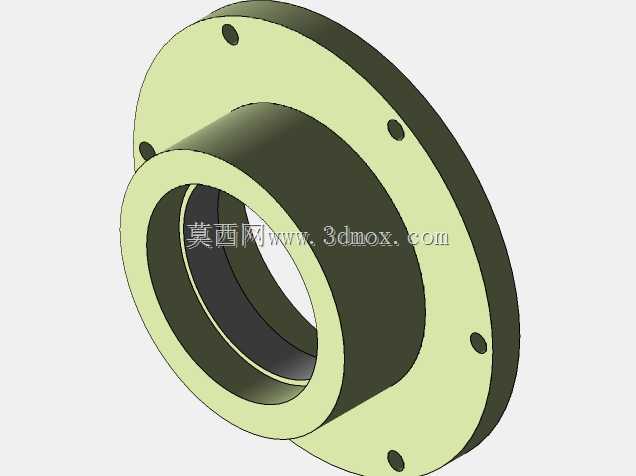

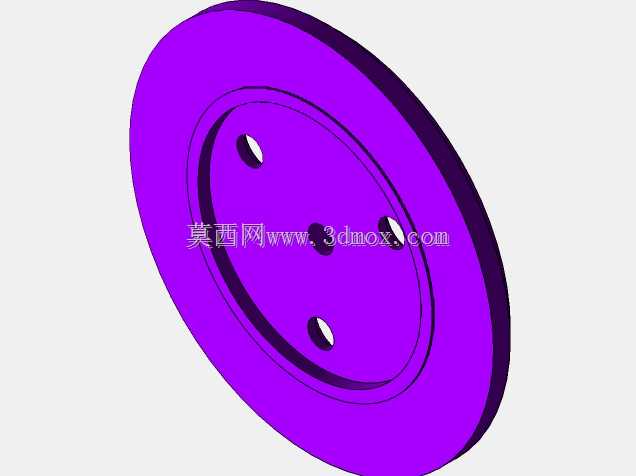

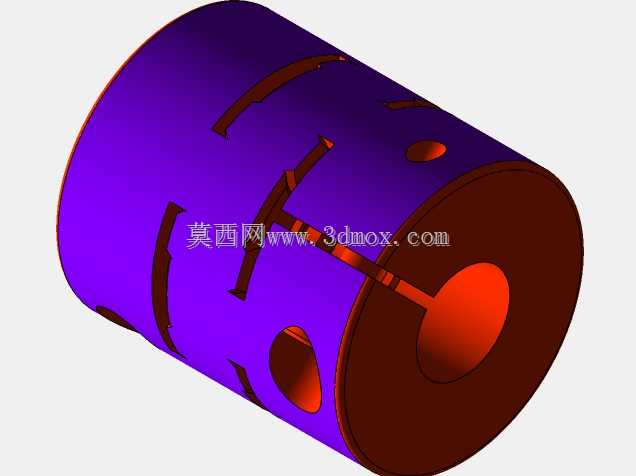

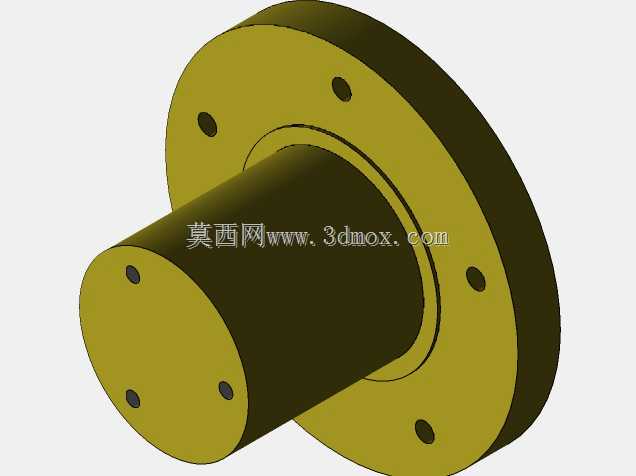

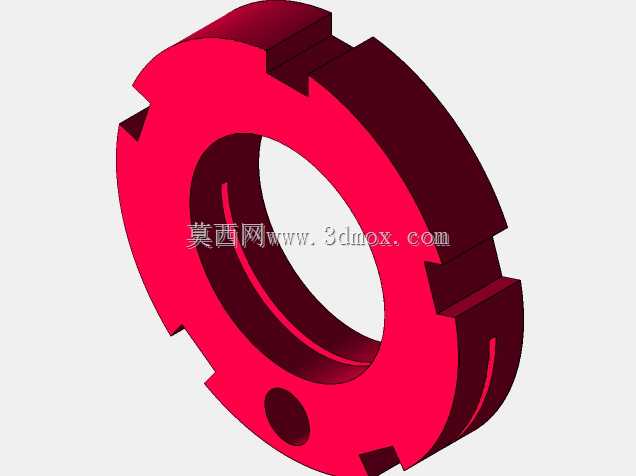

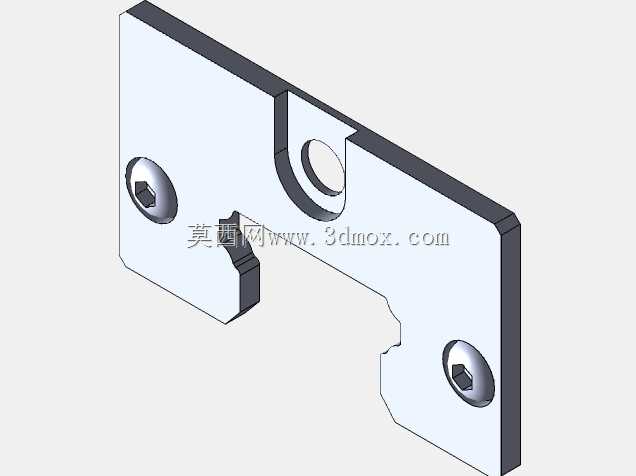

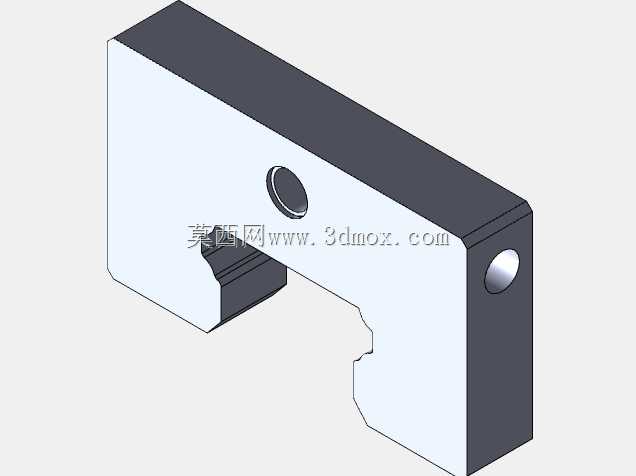

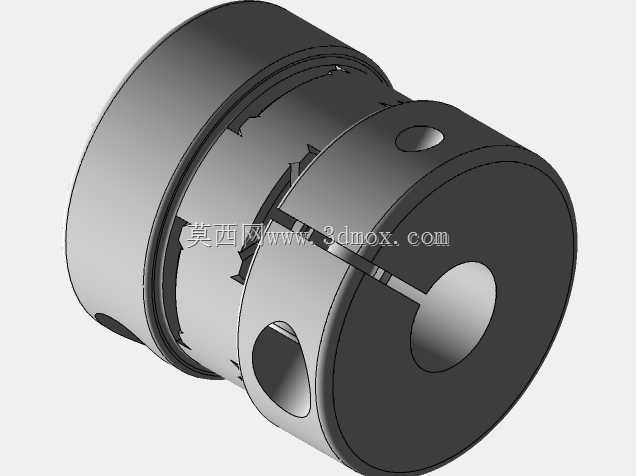

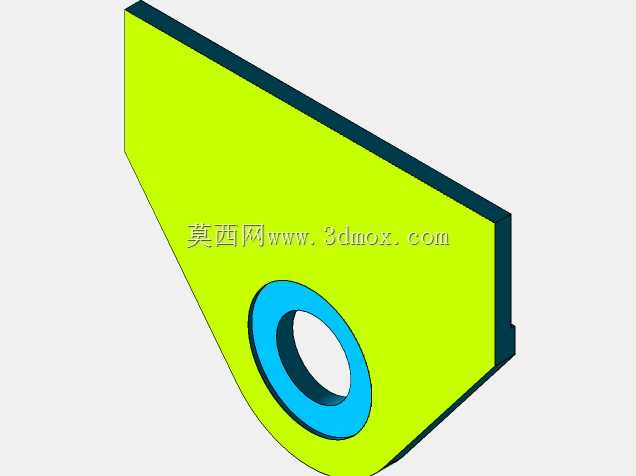

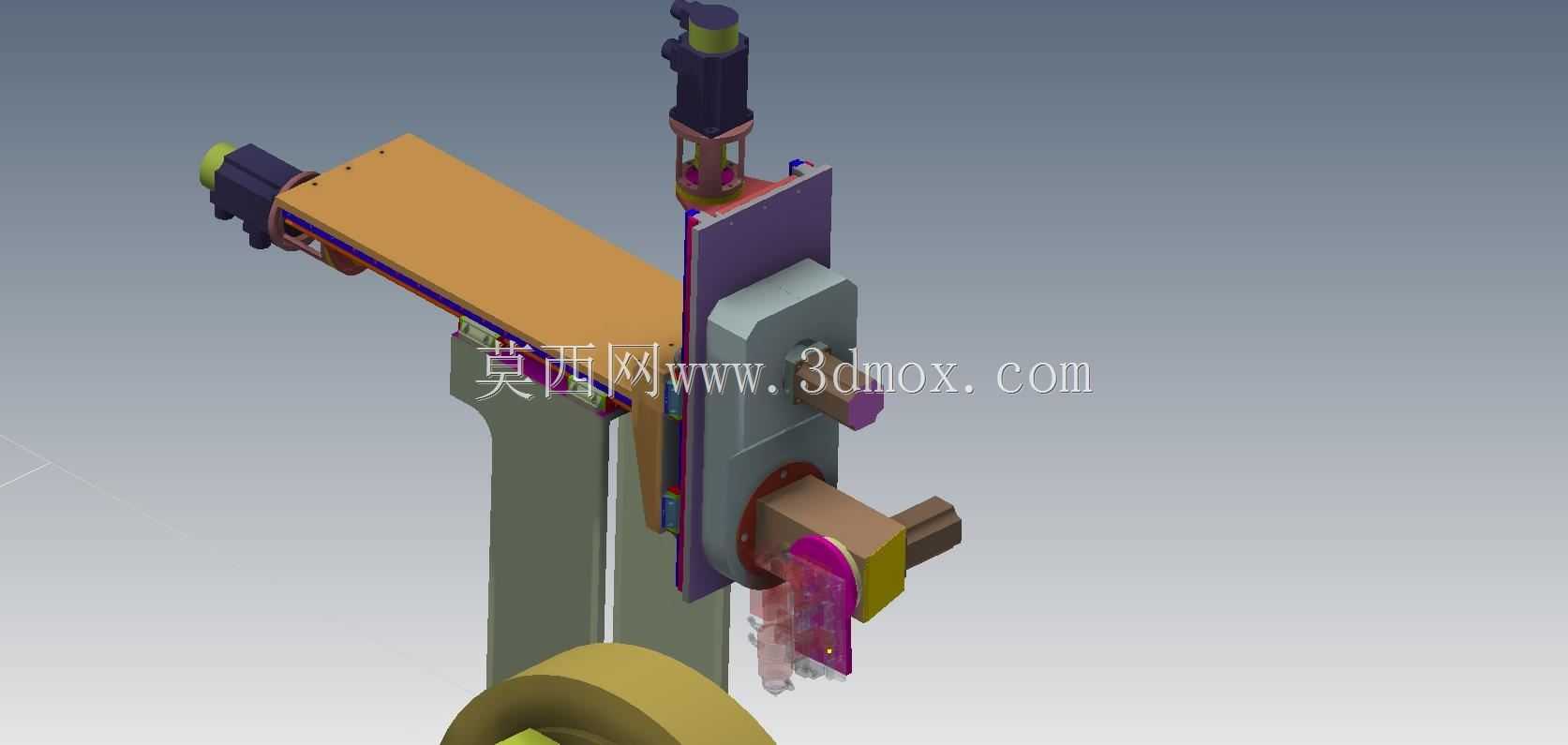

　　这套六轴激光管材切割系统的结构设计，核心围绕异形管材、成型板材的高精度加工需求展开，在管材加工车间、钣金结构件生产线上，这类设备主要承担三维曲面管件、预弯压型工件的截断、坡口加工、异形孔位切割工序，相比传统的带锯切割、铣削加工，激光加工无接触切削的特性不会对薄壁管件造成装夹变形，也省去了后续去毛刺的二次工序。从结构布局来看，设备采用长床身送料配合立式激光加工头的排布，床身导轨沿工件送进方向布置，可适配最大长度3.76米的长尺寸管材，送料托架上设置的可调支撑滚轮，能够根据不同管径调整支撑高度，避免长管送进过程中出现下垂挠曲，影响切割位置精度。六轴联动的运动结构设计，除了常规的X/Y/Z三个直线进给轴外，还配置了管材回转卡盘轴、

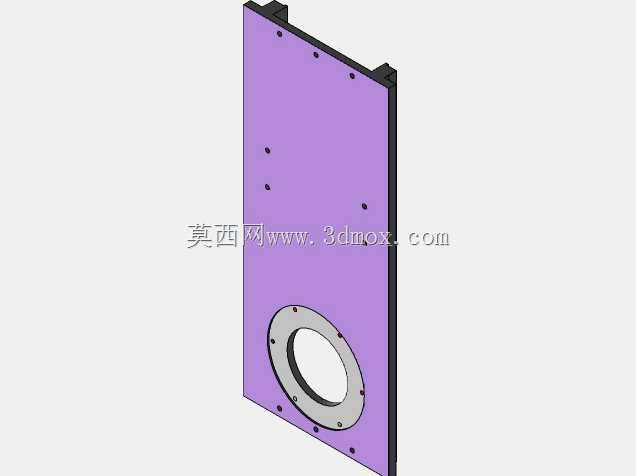

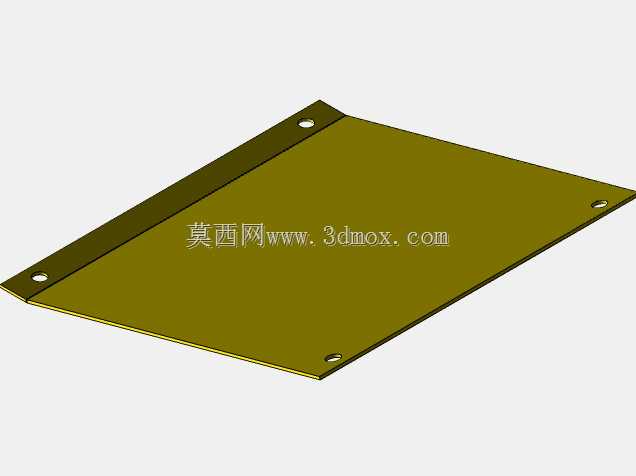

　　激光头摆动轴、随动调高轴，能够实现空间任意角度的坡口切割，针对已经完成液压预成型、弯曲加工的异形管材，不需要二次装夹找正，就可以一次性完成所有待加工位置的切割作业，大幅减少多工序装夹带来的位置误差。设备的主机柜采用一体化封闭结构，将激光发生器、控制电路、冷却回路都集成在立式主机舱内，既缩减了设备整体占地尺寸，也能对激光光路形成封闭防护，避免加工过程中的激光散射造成安全隐患，床身侧面布置的拖链结构，将动力线缆、冷却水管、信号控制线都规整在内，避免长行程运动过程中线缆出现拉扯磨损。在安装边界设计上，设备床身底部设置了可调水平的垫铁结构，不需要额外做预埋地基，只要车间地面平整度满足每米误差不超过2毫米的要求，就可以完成调平安装，

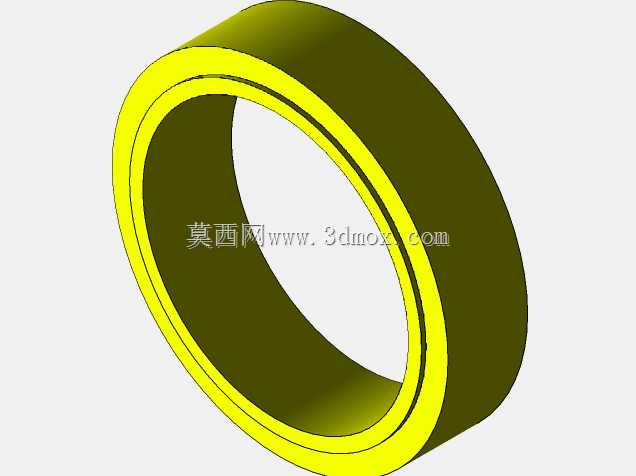

　　设备后侧预留了除尘管道接口，可直接对接车间集中除尘系统，将切割产生的金属烟尘及时抽排，满足车间作业的环保要求。加工头前端配置的电容随动传感器，能够实时检测激光喷嘴与工件表面的距离，在加工表面起伏的压型板材、曲面弯管时，始终保持恒定的焦距，保证切割断面的粗糙度一致，不会出现局部切不透或者过烧的问题。卡盘采用自定心气动结构，可适配圆形、矩形、异形截面的管材，装夹行程覆盖常见的金属管材规格范围，不需要更换卡爪就可以完成不同截面工件的快速装夹，适配中小批量多品种的加工生产场景。
