带接插件直插元件的传感器信号处理电路板

项目分类:传感器 发布时间:2022-04-11 ID:603649
  • 带接插件直插元件的传感器信号处理电路板
  • 带接插件直插元件的传感器信号处理电路板

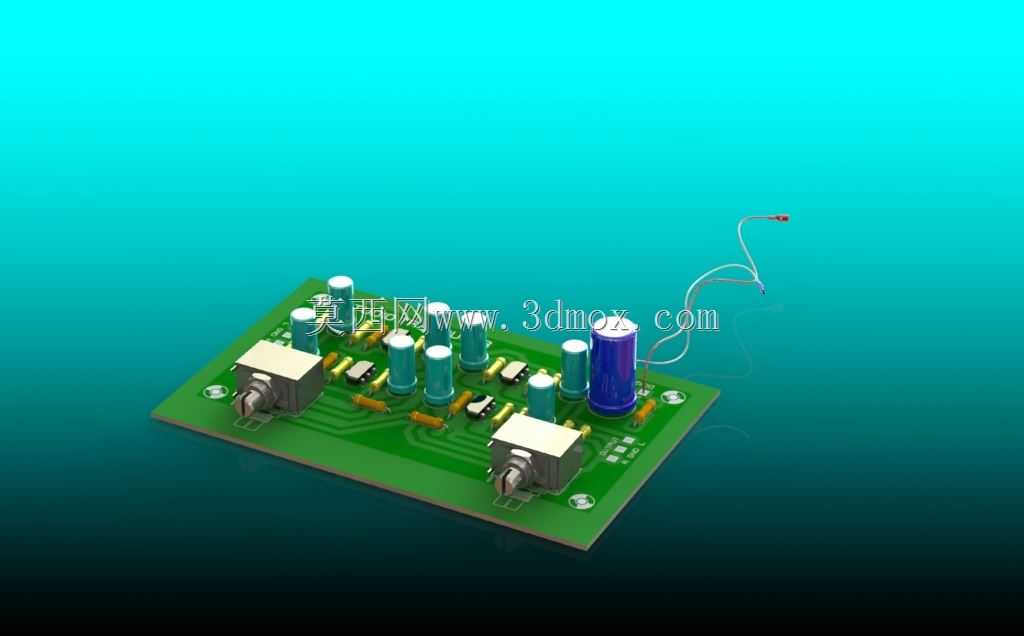

  这款电路板是配套小型传感检测单元的核心信号处理载体,日常多嵌入在工业现场的温湿度采集、振动监测、近距离光电感应类传感设备内部,负责把前端敏感元件输出的毫伏级弱信号做滤波、放大、模数转换处理,再通过板端预留的引线接口把规整后的电信号传输给上位采集终端。做结构设计的时候最先要卡的是安装边界,板体采用常规FR-4环氧基材,整体长宽控制在60mm*45mm范围内,厚度1.6mm,四个角预留直径3.2mm的安装过孔,孔中心距板边保持5mm的安全距离,既可以用M3铜柱固定在传感设备的塑料壳体内腔,也能通过背胶直接粘贴在平整的安装基面,不会和周边的结构筋位、走线槽产生干涉。板上元件布局完全遵循信号流向排布,前端信号输入侧布置两个卧式音频接插件,

  用来对接前端敏感探头的引线,接插件引脚做了加宽焊盘处理,避免现场装配插拔的时候扯掉焊盘;信号通路上依次排布直插铝电解电容、陶瓷电容、色环电阻,其中大体积的高压电解电容特意布置在板边远离信号输入端子的位置,减少电容充放电产生的纹波对前端弱信号的干扰,所有直插元件的引脚伸出焊盘的长度控制在1.5-2mm之间,剪脚后不会戳破壳体内部的绝缘隔膜。板端引出的信号输出线采用多股软芯屏蔽线,线长预留120mm,末端做镀锡处理,方便对接不同规格的外接端子,走线的时候特意在板边缘预留了2mm的安全爬电距离,满足低压工控设备的绝缘要求。实际选型适配的时候要注意,板上元件的最高高度不超过12mm,对应壳体的内腔深度至少要留15mm的余量,

  避免元件顶到壳体上盖;接插件的插拔方向垂直于板面,装配的时候要在壳体对应位置开直径8mm的让位孔,方便外部探头引线直接插入接插件,不用额外拆板接线。电路设计上预留了两个0805封装的电阻焊盘位,可以根据实际检测的信号量程调整增益参数,不用重新改版就能适配不同灵敏度的传感探头,板上的接地覆铜做了网格化处理,既减少了板体翘曲的概率,也能提升整板的抗电磁干扰能力,适合在车间、机房等存在一定电磁辐射的工业场景下长期稳定运行。
