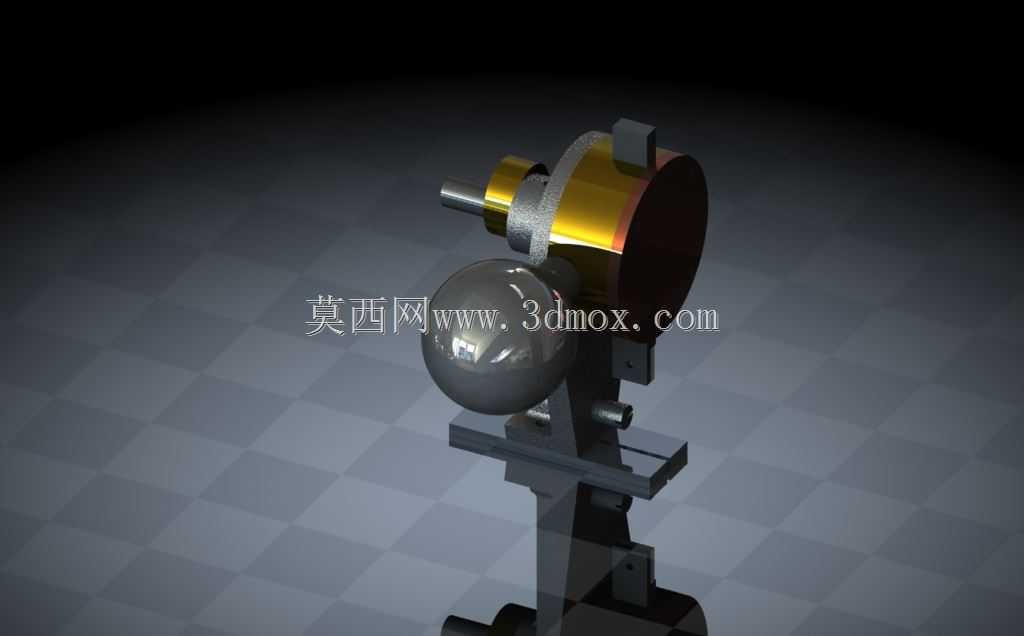

带球形检测端的立式传感检测装置结构

　　这款立式传感检测结构，核心适配工业产线的近距离位置与形变检测场景，在精密装配工位、工件尺寸抽检工位、小型零部件到位检测环节都能直接适配安装。从结构组成来看，底部是带安装定位孔的立式支撑座，支撑柱采用分段式阶梯轴设计，既保证了竖直方向的结构刚性，也预留了不同检测高度的调节余量，支撑臂通过横向锁紧结构固定在立柱上，可根据实际检测需求调整水平伸出长度与俯仰角度，适配不同工位的检测位差。检测端采用球形金属探头设计，相比传统平面检测头，球形探头可以规避检测面倾斜带来的接触误差，不管是检测平面工件的到位位置，还是曲面工件的轮廓偏差，都能保证检测触点的接触精度，探头后侧连接的是传感转换组件，外部做了金属包覆防护，可抵御车间内的切削液飞溅、

　　轻微粉尘附着，适配多数机加工车间的常规工况环境。设计过程中优先考虑了安装边界的适配性，整体竖直安装高度控制在常规工位检测的常用区间，底座安装孔位采用通用的间距设计，可直接固定在现有产线的型材工作台或者专用检测工装上，不需要额外加工转接板。横向支撑臂的调节行程覆盖了常见小型工件的检测范围，从底座中心到探头最远端的水平距离，可满足直径200mm以内工件的多位置检测需求，不需要频繁挪动整体安装位置。结构的转动配合部位都做了间隙适配设计，调整角度时不会出现卡滞或者旷量过大的问题，锁紧部位采用侧面顶丝结构，调整到位后可快速锁死，避免设备运行过程中出现检测位置偏移。传感组件的安装位预留了接线走线空间，线缆可顺着支撑柱内部的走线槽排布，

　　避免产线运行过程中线缆被工件剐蹭拉扯，提升长期运行的可靠性。在实际应用中，这类结构常搭配信号转换模块使用，可将检测到的位置位移信号转化为标准电信号传输给产线控制系统，实现工件到位判断、尺寸超差报警、装配位置校验等功能，相比一体式的成品传感器，这种模块化的结构设计可以根据不同检测需求更换不同规格的探头，调整检测的量程与精度，适配多品种小批量的柔性生产场景，不需要针对每个检测工位单独采购专用传感装置，能有效降低产线的检测工装投入成本。结构的所有受力部件都采用金属材质加工，支撑座与立柱的连接部位做了加强筋处理，即使在有轻微振动的冲压、机加工工位旁安装，也能保证检测位置的稳定性，不会因为设备振动导致检测数据出现偏差。
