螺栓紧固式U形管道抱箍夹具结构设计

　　这类U形抱箍夹具在工业现场的管路布设场景中应用极广，从车间压缩空气支管路固定、小型液压站的油路管线排布，到自动化设备上的传感器线缆防护套管定位，都能见到这类结构的身影。不同于传统的焊接式管卡，这种螺栓锁紧的抱箍结构无需在安装基面做焊接预处理，仅需通过两个螺栓的预紧力就能实现环形箍身的收缩抱紧，适配不同外径公差的圆形管件，安装调整的灵活度更高，后期管线维护拆卸也不会破坏安装基面的防腐层。

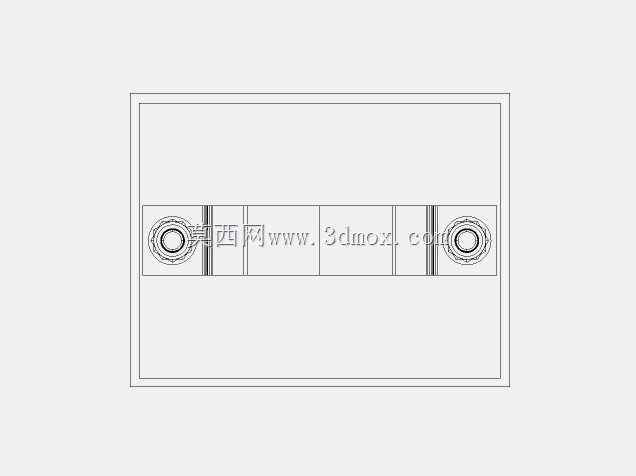

　　从结构设计逻辑来看，整个夹具分为环形箍带、两侧锁紧凸台、六角螺栓与配套螺母四个核心部分。箍带采用等厚度的钣金卷制成型，卷制过程中预留了足够的开合余量，避免螺栓锁紧时箍带出现应力集中导致的开裂；两侧的锁紧凸台与箍带采用一体化折弯成型，凸台上预先冲制了与螺栓外径匹配的光孔，孔位边缘做了倒角处理，避免螺栓穿装时刮伤螺纹。螺栓选用标准外六角头规格，配套的六角螺母下方预留了平垫安装位，实际装配时加装平垫可以分散螺母对凸台的压应力，防止多次拆装后凸台表面出现压溃变形。

　　安装边界方面，这类抱箍的固定侧凸台需要与安装基面完全贴合，两个安装螺栓的孔距需要根据箍带的开合范围做公差匹配，通常孔位公差控制在±0.2mm范围内就能保证顺利装配。箍带的内径尺寸需要比被固定管件的外径大0.5-1mm，方便管件穿装调整，当螺栓锁紧到额定预紧力矩时，箍带会产生微量弹性变形，完全贴合管件外壁，抱紧力足以承受管路运行时产生的振动与轴向窜动，不会出现管线移位的问题。

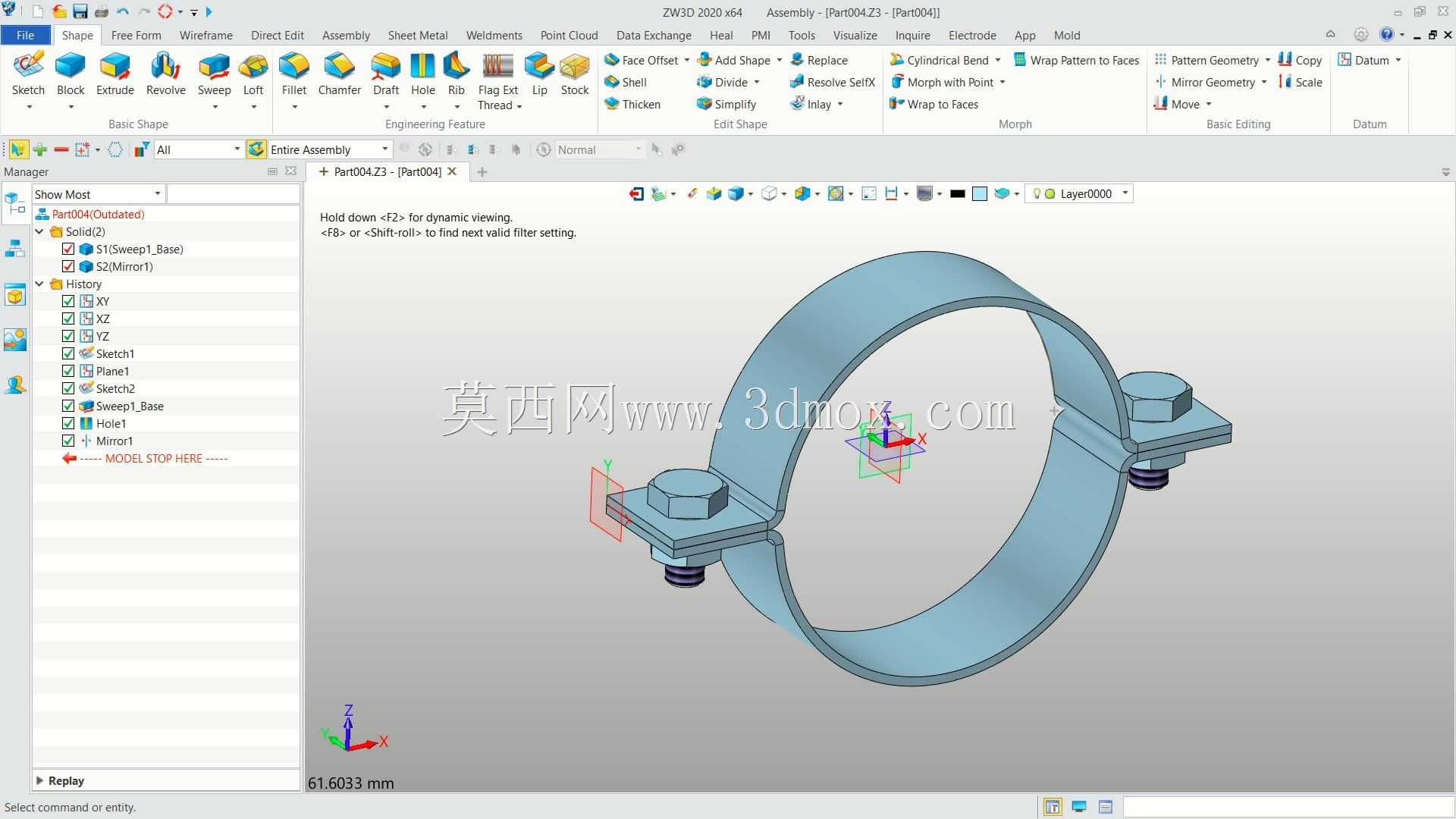

　　在建模过程中需要特别注意箍带折弯处的圆角处理，折弯内圆角不能小于箍带材料的厚度，否则折弯位置会出现应力集中，长期受振动载荷容易出现断裂失效。两侧凸台的折弯角度需要保证在自由状态下保持平行，否则螺栓锁紧时会出现额外的附加弯矩，降低螺栓的疲劳强度。整个结构没有复杂的曲面特征，所有特征都可以通过拉伸、折弯、阵列等基础建模命令完成，建模时优先采用参数化设计方式，将箍带内径、材料厚度、螺栓规格设置为可变参数，后续调整适配不同管径的需求时，仅需修改对应参数就能快速生成新的结构模型，大幅提升同系列夹具的设计效率。实际应用中，这类夹具还可以根据使用场景更换箍带材质，比如在腐蚀环境下选用不锈钢材质，在轻量化要求高的场景选用铝合金材质，结构本身不需要做大幅改动就能适配不同的工况需求。
