ZW3D模块化管接式立方体框架结构设计

　　这类管接式立方体框架在工业现场的应用场景覆盖十分广泛，小到工位旁的物料暂存托架、检测工位的传感器安装支架，大到轻型设备的外围防护栏骨架、流水线旁的工具挂架基体，都能见到同结构逻辑的产品落地。不同于焊接成型的固定框架，这种采用标准接头与管件拼接的结构，核心优势在于拆装无损耗，调整尺寸时不需要切割、焊接等二次加工，只需要更换对应长度的管件或者调整接头的锁紧位置，就能快速适配不同的安装空间需求，对于经常需要调整工位布局的中小批量生产车间来说，能大幅降低现场改造的工时与物料成本。

　　从设计逻辑上看，整个框架的核心受力传递路径经过了针对性优化，所有直角转角位置采用一体成型的三通、两通接头，管件插入接头的深度预留了足够的配合长度，避免拼接后出现转角晃动的问题。框架的12条棱边采用等径管材，既保证了三个方向的受力一致性，也减少了物料的规格种类，现场装配时不需要区分不同方向的专用管件，能有效降低装配出错的概率。接头位置的限位结构做了内嵌处理，管件装配到位后会和接头端面齐平，没有突出的棱角，既避免了现场作业时的磕碰风险，也让框架整体外观更规整，后续如果需要在框架外覆盖亚克力板、钣金护板，不需要额外做避位处理。

　　在尺寸与安装边界的考量上，这类框架的单段管件长度可以根据实际需求灵活调整，设计时预留了接头的配合余量，不会出现管件长度计算偏差导致整体框架尺寸超差的问题。框架底部的四个支脚位置预留了标准脚轮或者可调脚杯的安装接口，不需要额外焊接安装板，直接在接头的预留螺纹孔上就能固定支撑件，不管是需要移动的周转架，还是需要固定调平的设备支架，都能直接适配。框架的棱边表面做了等径设计，后续加装传感器安装座、管线卡扣、置物层板时，都可以采用通用的管夹类标准件，不需要单独设计定制连接件，能大幅缩短后续功能拓展的设计周期。

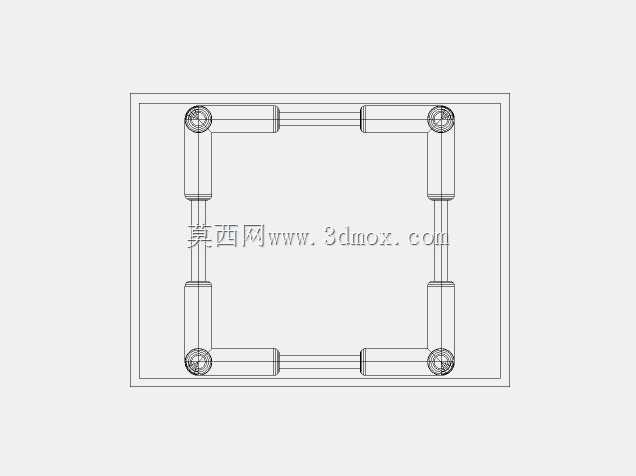

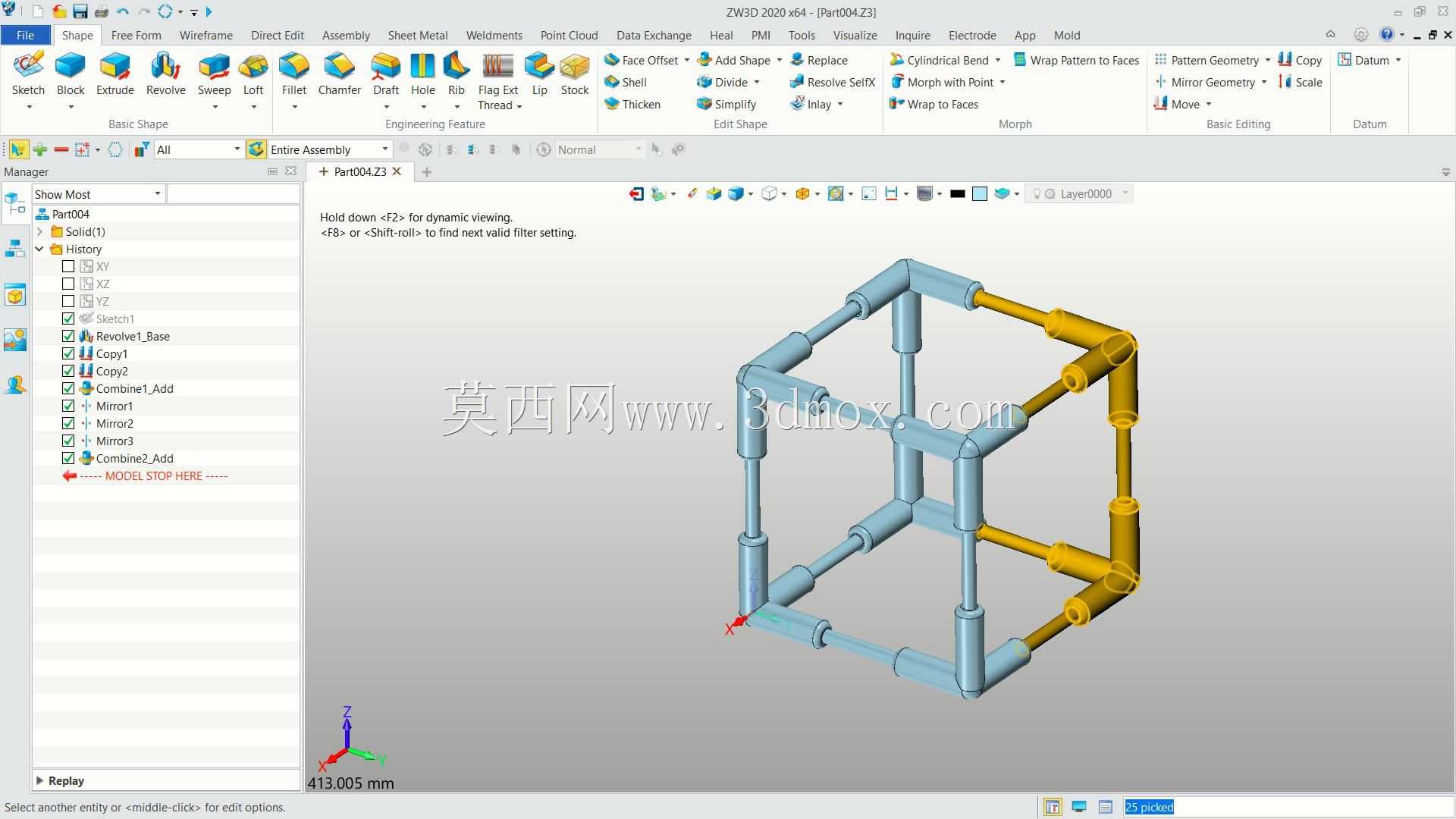

　　实际建模过程中，这类框架的设计重点在于接头与管件的配合间隙控制，间隙过大会导致框架整体刚性不足，受侧向力时容易出现形变，间隙过小则会导致装配难度提升，现场安装时很难将管件完全插入接头。建模时需要先确定接头的内部配合尺寸，再反向推导管件的外径公差，保证批量加工时的装配一致性。同时整个框架的对称度需要严格控制，避免拼接后出现棱边不平行、转角错位的问题，影响后续的附件安装。
