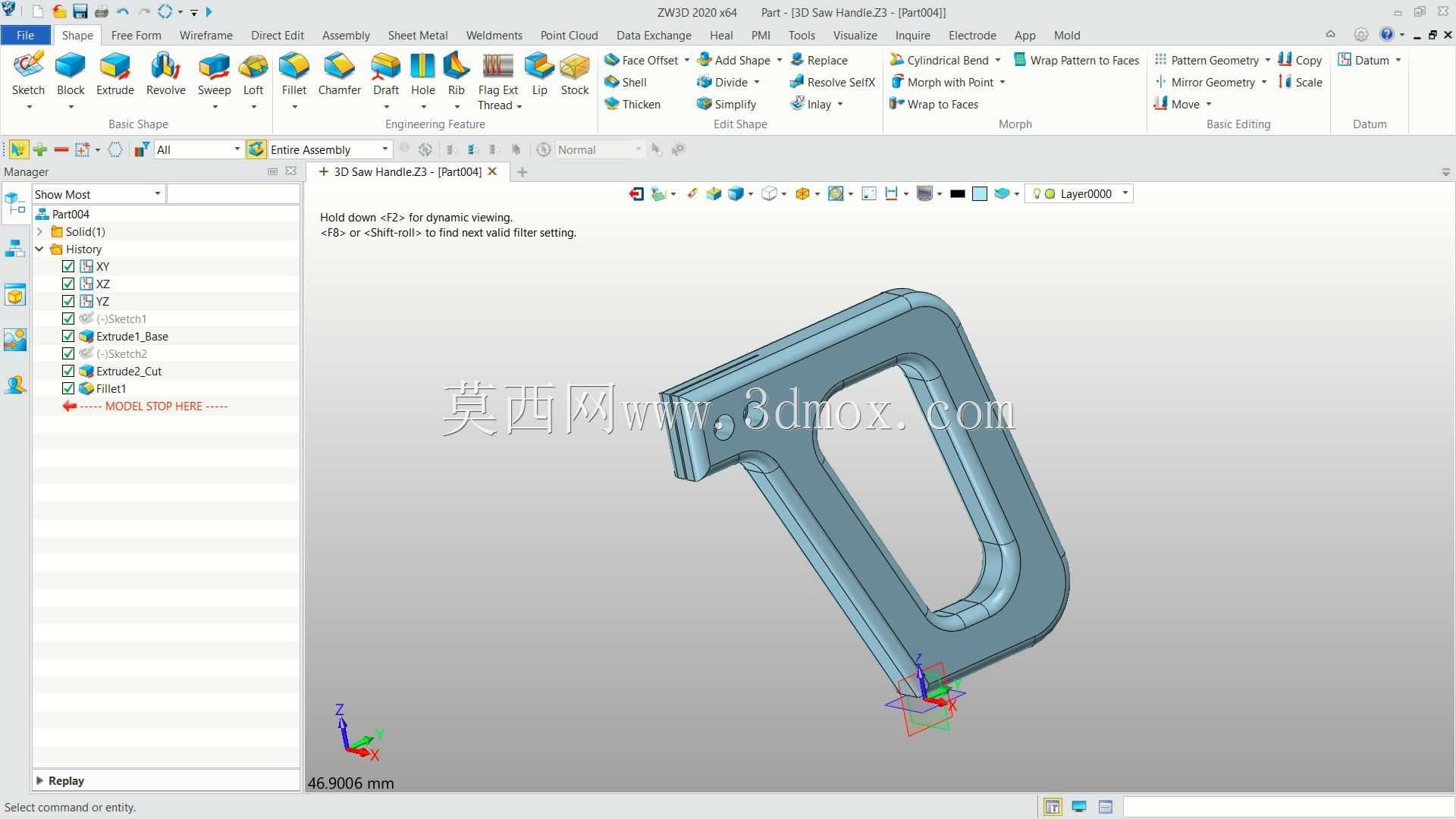

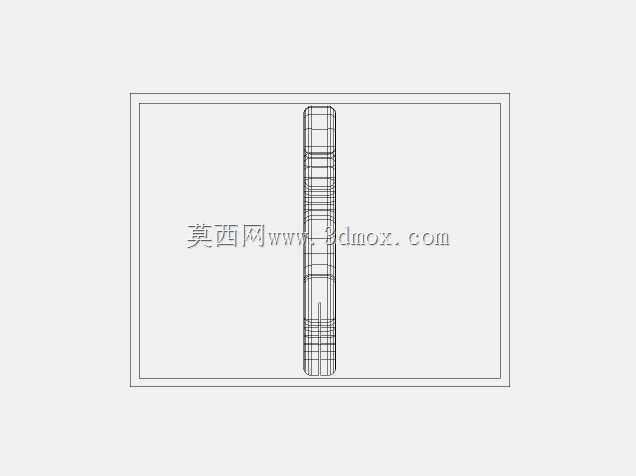

中望3D环境下D型手持操作锯柄结构设计

　　这款D型握持结构的锯柄，是手动切割类工具的核心握持操作部件，日常在五金维修、现场型材裁切、家装木工作业、户外简易施工场景中都有广泛应用，作为连接操作者与锯切执行端的传力结构，其设计合理性直接决定长时间操作的疲劳度与施力效率。从结构受力逻辑来看，锯柄整体采用闭环D型轮廓设计，区别于传统开式直柄结构，闭环框架能在推拉施力过程中均匀分散手部载荷，避免局部应力集中导致的柄体断裂风险，尤其是在横向纠偏锯路时，闭环结构可提供多方向的受力支撑，不需要操作者额外施加过大的握力就能稳定控制锯切方向。设计过程中优先匹配成年人手型的握持边界，握持段的截面采用带圆角的扁方形态，边缘全部做R2以上的倒圆处理，避免硬棱边长时间握持造成的手部压伤，

　　柄体上部的连接端预留了与锯条张紧机构配合的安装位，安装孔位的同轴度公差控制在0.05mm以内，保证装配后锯条与柄体的平行度，避免锯切过程中出现锯条偏摆、夹锯的问题。从安装边界来看，该锯柄的整体外轮廓尺寸适配常规手用锯弓的安装空间，连接端的凸台结构可直接嵌入锯弓端部的定位槽，不需要额外加工转接件就能完成装配，柄体壁厚根据受力仿真结果做差异化设计，握持区域壁厚控制在2.5mm，既保证足够的结构强度，又能控制整体重量，降低长时间手持操作的负载，连接受力区域壁厚加厚至4mm，抵消往复施力过程中的交变载荷冲击，避免连接位置出现疲劳断裂。结构建模过程中重点处理了拐角位置的过渡特征，所有弯折位置都采用渐变圆弧过渡，避免直角位置的应力集中，

　　柄体表面预留了防滑纹理的加工余量，可根据后续工艺需求增加滚花或者包胶层，进一步提升湿滑环境下的握持稳定性。不同于注塑类一体锯柄，该结构的加强筋布局完全隐藏在D型轮廓的内侧，不会破坏外轮廓的握持顺滑度，筋位厚度按照主壁厚的0.6倍设计，避免注塑成型过程中出现缩痕，同时能将整体结构的抗扭强度提升40%以上，在承受150N的侧向推力时，柄体变形量控制在0.2mm以内，完全满足手动锯切的施力需求。实际使用中，该锯柄的D型内圈空间可容纳四指穿入握持，配合拇指按压在上部连接端的平面上，可实现推拉双向施力，相比传统直柄的单向施力结构，锯切效率能提升30%左右，同时能降低手腕的扭转角度，减少长时间操作引发的腕部劳损。
