24V带制动行星减速直流电机结构

　　这款集成行星减速结构与制动功能的24V直流动力单元，核心适配场景集中在桌面级工业机械臂关节、小型自动化执行机构末端驱动这类对输出扭矩、停位精度有明确要求的工位。日常选型中，普通直流行星减速电机不带制动结构，断电后受负载反冲、关节自重影响会出现溜角，无法满足机械臂点位保持、急停锁止的工况要求，这款结构在减速段末端集成制动组件，刚好填补了小体积动力单元的停位锁止需求。

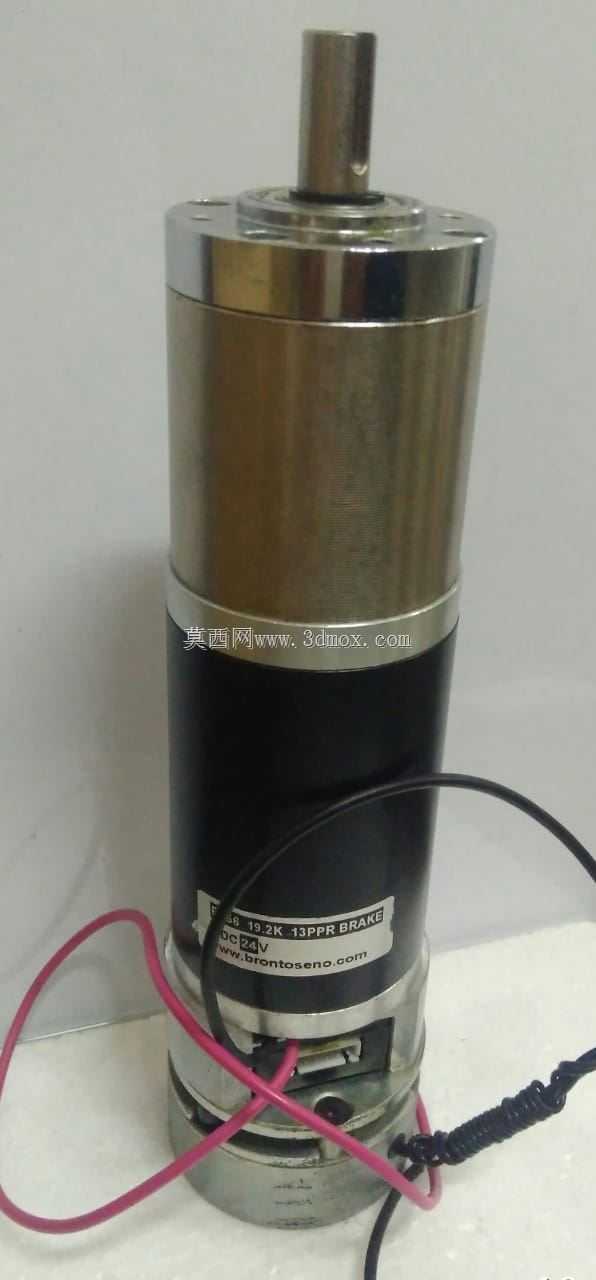

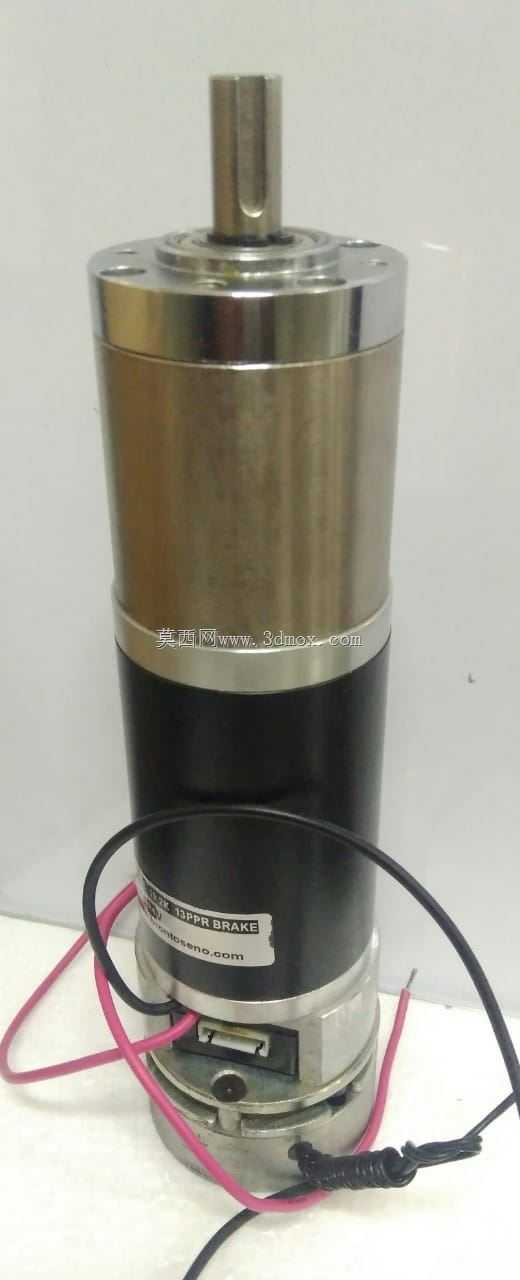

　　从结构设计逻辑来看，整体采用同轴串联布局，最上端为动力输出轴，轴径与安装法兰匹配PG56系列通用安装尺寸，输出端法兰预留6处均布安装孔，可直接适配标准关节连接座，不需要额外做转接法兰设计，能大幅缩短机械臂关节的设计迭代周期。往下依次是行星减速级、驱动电机本体、尾部制动模块，各段壳体采用阶梯轴式同轴定位，配合止口结构保证装配同轴度，避免高速运转时出现径向跳动，影响输出轴的回转精度。减速比设置为19.2K，可将电机本体的高转速低扭矩输出转换为低转速大扭矩输出，适配机械臂关节0.5-2rpm的作业转速需求，同时13PPR的编码反馈结构集成在制动段旁，可实时反馈输出轴的转动位置，为闭环控制提供位置信号支撑。

　　实际应用中，这类带制动的减速电机不需要额外外接抱闸模块，尾部的制动组件在断电时通过弹簧力锁止转子轴，通电时电磁力吸合解锁，响应延迟控制在毫秒级，可在急停触发、设备断电瞬间锁止输出轴，避免机械臂臂体下坠、工位偏移引发的碰撞风险。安装边界上，整体为圆柱式结构，最大外径与PG56机座号匹配，总长度控制在常规小型关节的安装空间范围内，侧面预留的走线槽可同时容纳动力线、制动控制线、编码器信号线，布线时不需要额外在臂体上开过大的走线孔，能优化机械臂的外观整洁度与结构强度。

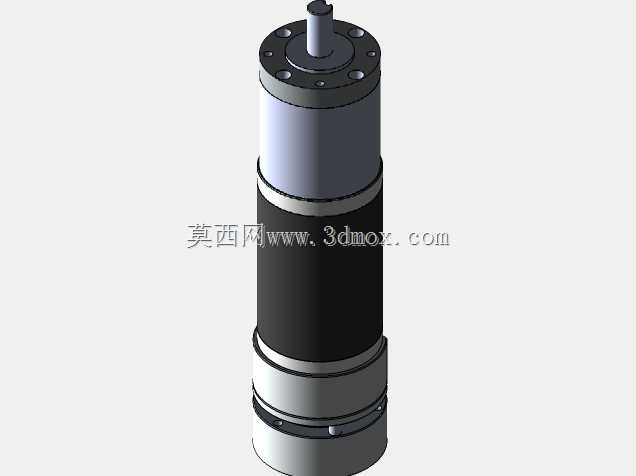

　　建模过程中，各段壳体的配合公差、行星轮系的齿侧间隙、制动组件的行程间隙都做了还原，可直接用于机械臂关节的装配干涉检查、运动仿真验证，也能作为同类型动力单元选型时的结构参考，帮助设计人员提前预判安装空间、连接尺寸的匹配度，减少实物打样阶段的反复修改。
