分体式散热结构异步电动机三维结构

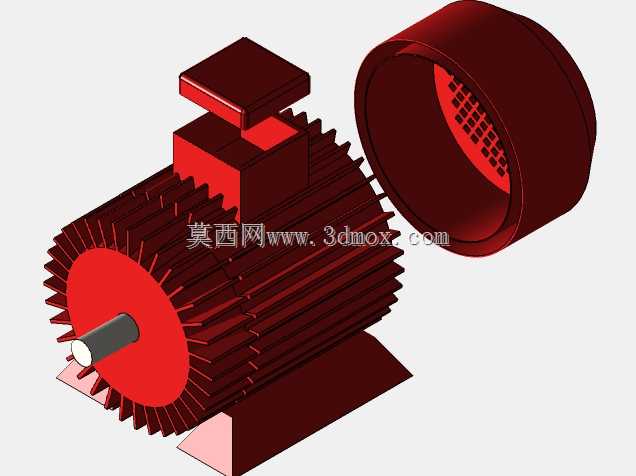

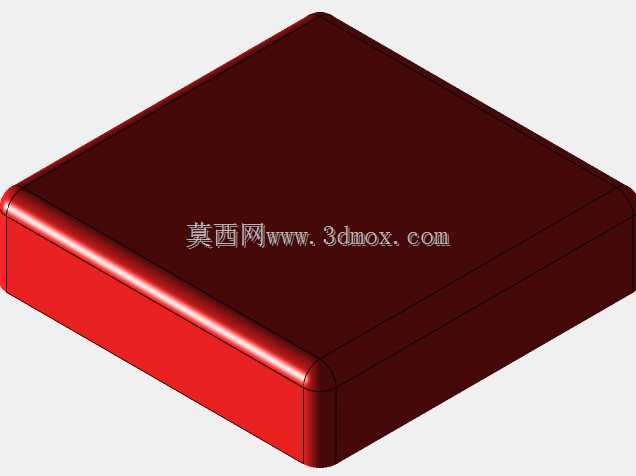

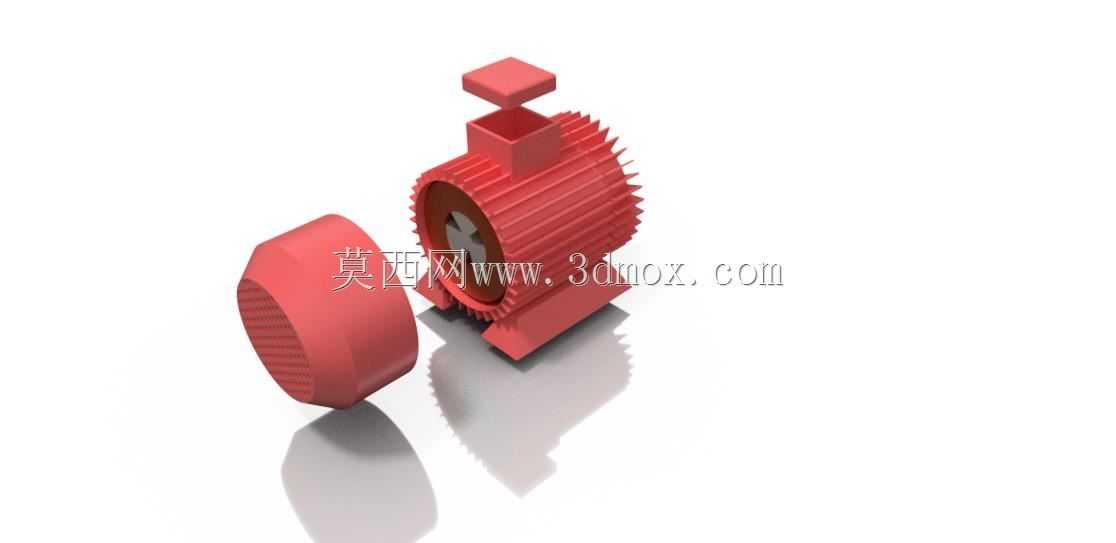

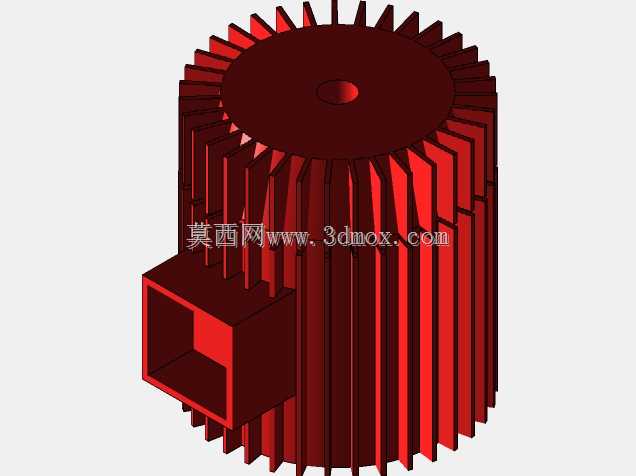

　　这款分体式结构的电动机模型，还原了工业常用中小型异步电机的核心结构特征，在建模过程中优先考虑了实际设备装配与现场安装的适配逻辑。从应用场景来看，这类电机广泛覆盖轻工输送线、小型机床进给机构、农用辅助设备、商用通风装置等多个领域，作为动力输出核心部件，其安装边界的合理性直接决定了配套设备的整体布局效率。模型将电机壳体与前端盖做了分离展示，能清晰看到壳体外圆周均匀排布的散热筋结构，这类散热筋的排布密度、凸起高度都是经过热负荷计算确定的——电机持续运行时定子绕组产生的热量，会通过定子铁芯传导到铸铁壳体，再通过散热筋增大与空气的接触面积，配合尾部自带的风叶实现自扇冷却，避免绕组温升过高击穿绝缘层。建模时特意还原了壳体顶部的接线盒安装凸台，

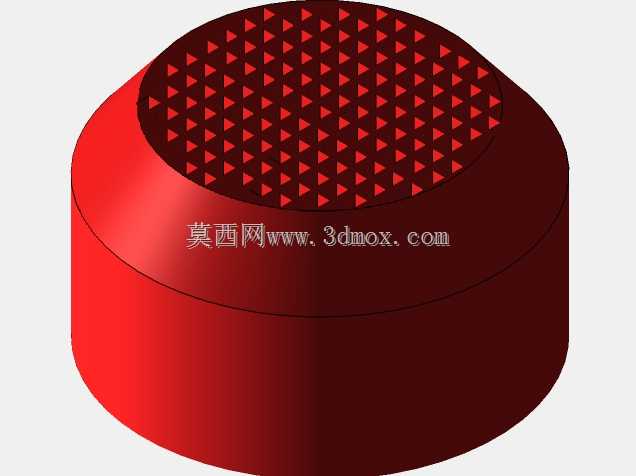

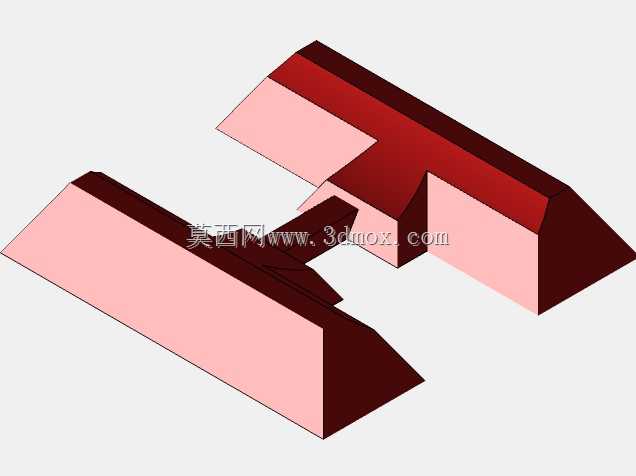

　　这个位置的尺寸公差直接关系到现场接线时的线缆弯曲半径，凸台边缘的倒角处理也兼顾了壳体铸造时的拔模需求，避免生产过程中出现砂型塌角的问题。前端盖的止口结构是建模时重点还原的部分，止口与壳体的配合公差选用H7/js6的过渡配合，既保证装配时端盖与壳体的同轴度，避免转子转动时出现扫膛问题，也方便后期维护时的拆卸检修。端盖中心的轴承室尺寸严格匹配常用深沟球轴承的安装尺寸，轴承室旁的密封槽结构也做了细节还原，防止运行过程中润滑脂甩出，同时阻挡外界粉尘进入轴承磨损滚道。从安装边界来看，模型底部的安装脚座预留了标准长条形安装孔，孔距符合IEC通用电机安装尺寸规范，不管是卧式安装在设备机架上，还是搭配法兰做立式安装，都能直接适配常用的安装工位，

　　不需要额外做转接板设计。在功能特性上，这类电机可通过改变接线方式实现星三角启动，降低启动电流对厂区电网的冲击，输出轴的键槽尺寸也符合国标传动件配合要求，可直接搭配联轴器、皮带轮、齿轮等传动部件，不需要二次加工轴头。建模过程中没有做过度的结构简化，壳体内部的定子卡槽、转子轴的台阶定位面都做了对应还原，能直接用于装配干涉检查、教学演示或者设备改造时的布局参考，比如在做生产线改造时，可以直接导入这个模型核对电机与周边防护罩、传动轮的安全间隙，避免现场安装时出现部件碰撞的问题。另外，模型还原的散热筋走向是顺着电机轴向排布的，这样风叶转动时气流能顺着散热筋间的沟槽快速流通，带走热量，要是散热筋做周向排布反而会阻挡气流，降低散热效率，这个细节也是实际工程设计中反复验证过的结构逻辑。
