电厂汽轮机动力提升配套发电装置结构

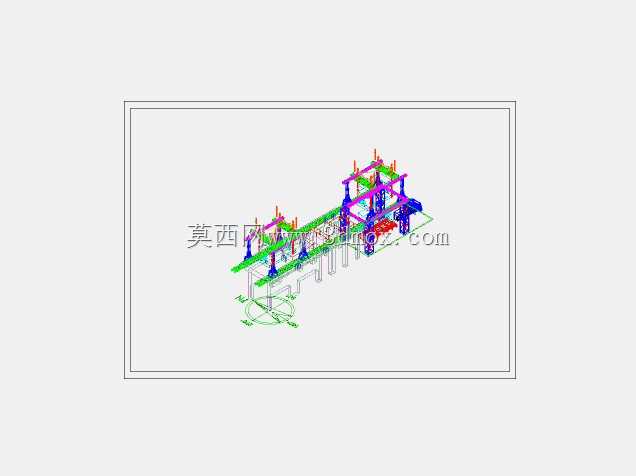

　　这套三维结构对应燃煤电厂汽轮发电机组的动力提效改造段，主要面向在运机组的增容技改场景，解决原有汽轮机组通流效率不足、蒸汽能量利用率偏低的问题，可直接对接电厂现有主蒸汽管路、凝结水系统与电气出线端，不需要对厂房主基础做大规模拆改，适配多数300MW等级以下机组的提效升级需求。从结构布局来看，模型完整还原了蒸汽进汽导流段、通流做功级组、联轴器对接端、抽汽回热接口以及配套的管廊支撑结构，所有管线的排布都预留了现场检修的操作空间，阀门操作位距离走台平台的高度控制在1.2米到1.5米区间，符合电厂运维的人体工程学要求，不需要额外增设操作梯台。设计阶段优先考虑了原有设备的安装边界，整套改造段的轴向总长控制在原有汽轮机房预留的检修间隙范围内，

　　基础地脚螺栓的孔位完全匹配原有基座的预埋位置，横向最大外廓尺寸没有超出原有运转层的平台边界，吊装时可以利用厂房原有桥式起重机完成就位，不需要额外调用大型吊具进场。结构上对蒸汽流道做了优化，各级动叶、静叶的安装角度对应调整后的蒸汽参数做了匹配，导流段的内壁做了圆弧过渡处理，减少蒸汽进入通流段时的涡流损失，抽汽接口的位置对应回热系统的加热器标高做了适配，减少管路弯折带来的压损。配套的管架结构采用分层排布设计，高压主蒸汽管布置在最上层，抽汽管路、疏水管路、密封空气管路按压力等级依次向下排布，不同压力等级的管路之间预留了足够的保温层安装空间，同时避开了联轴器的对中检测位置、轴承的温度振动传感器安装位，

　　日常运维时不需要拆解上层管路就能完成常规的测点校验、轴承检查作业。模型中所有法兰连接面的位置都预留了螺栓拆装的操作空间，紧固作业时可以直接使用液压扳手完成操作，没有出现结构干涉的情况，对接原有发电机转子的联轴器端面做了止口定位设计，现场安装时可以快速完成对中找正，缩短技改的停机周期。整套结构的载荷分布经过核算，所有新增的重量都通过支撑梁传递到原有基础的承力点上，不会对原有厂房的楼板结构造成额外的载荷负担，疏水管路的坡度完全符合电厂汽水管道的设计规范，不会出现疏水积存导致的水击隐患。
