模块化集装箱式柴油发电机组外壳结构

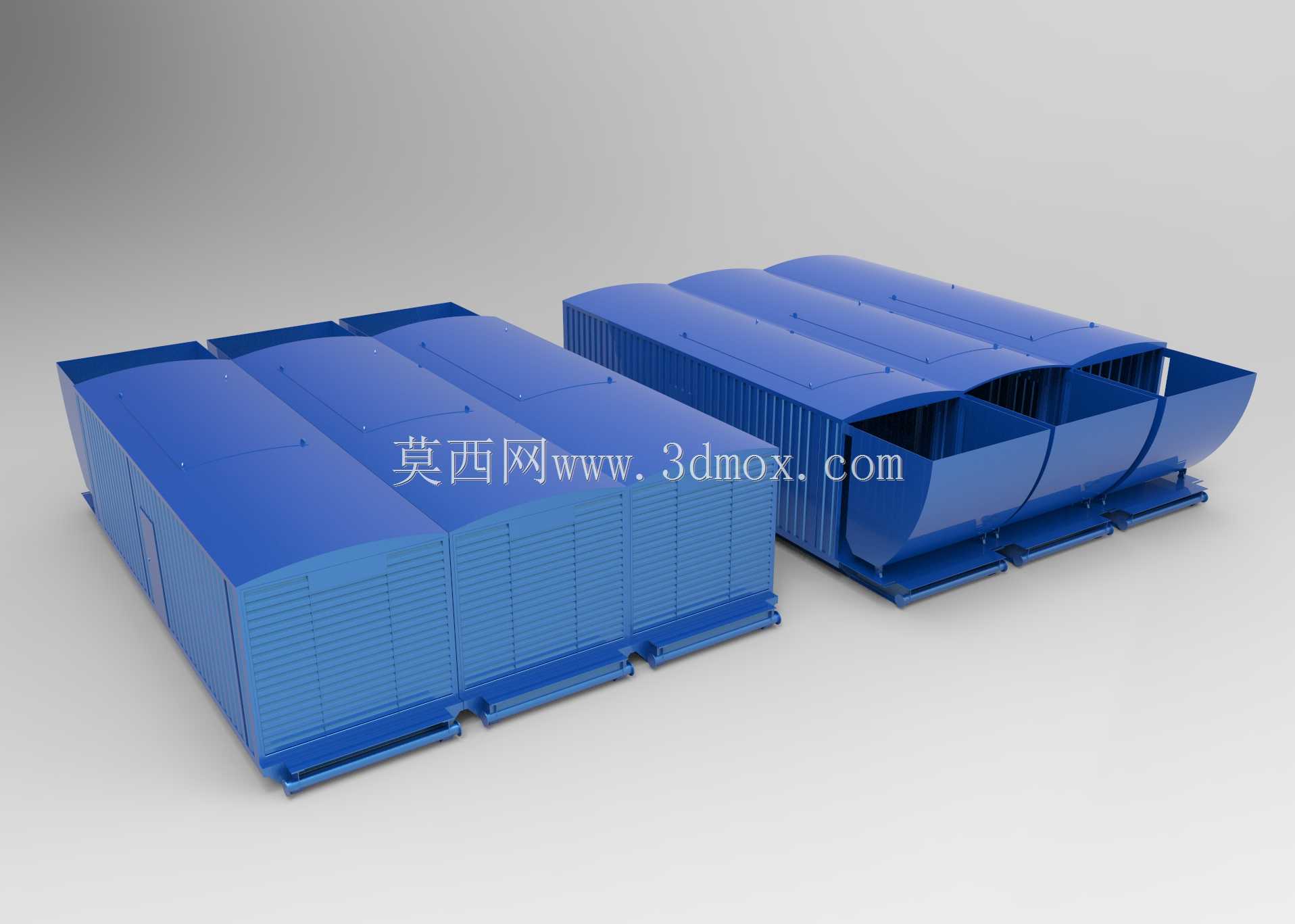

　　该模型呈现的是两台并列布置的集装箱式柴油发电机组外罩及底座总成，属于野外或厂区独立供电场景中的一体化电站单元。整体采用标准海运集装箱的外形逻辑进行设计，箱体顶部为多段波纹或压筋顶板，侧壁布满通风格栅，端部设置大尺寸进风或出风消声腔，底部则集成整体焊接底架与叉车槽。这种结构的核心目的，是把柴油机、发电机、散热水箱、消音器、控制柜、燃油箱及排烟系统全部封闭在一个可整体吊装、运输和落地的壳体内，从而减少现场土建机房的施工量。

　　在实际工程应用中，这类设备常用于数据中心备用电源、矿山营地供电、油田井场电力保障、施工临时电源以及孤岛微电网项目。由于使用地点往往不具备完善的建筑条件，外壳必须同时承担防雨、防尘、降噪、隔热和防护人员接触运动部件的作用。侧壁大面积格栅并非简单开孔，而是与内部消声风道、百叶窗、防鼠网和过滤段配合，保证机组燃烧进气和散热通风量的同时，将噪声衰减到厂界或营地可接受的范围。端部突出的风腔通常对应散热器排风方向，内部可布置导流板和片式消声材料，避免热风回流被重新吸入机组进风侧。

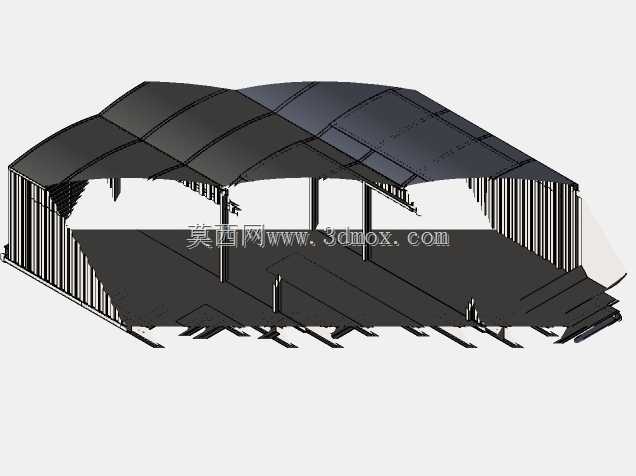

　　从建模思路看，模型重点还原了外部钣金拼装关系：顶板分块便于压型和运输，侧板采用模块化墙板，通过螺栓或铆钉与立柱、底架连接；底座边缘设置标准角件或吊装孔位，方便吊车起吊和集装箱半挂车固定。底架下部预留的叉车槽说明该机组也考虑了短距离场内转运。两台机组并列布置时，需要在中间留出检修通道，并控制排烟方向、热风排放方向与控制柜操作面，避免一台排出的热风或烟气被另一台吸入。

　　安装边界方面，这类箱式机组对基础的要求主要集中在承载平面度、减振器落点和电缆沟位置。底架下方通常布置橡胶或弹簧减振器，以隔离柴油机运行振动向地面传递；箱体周围应保留开门距离、散热距离和排烟管上升空间。外形尺寸接近标准集装箱宽度和高度，长度随机组功率变化，因此在厂区规划时可直接参照集装箱运输限界进行道路、门岗和吊装半径校核。模型虽未展示内部管线，但其外罩分块、风道开口、底座梁格和检修门位置，已经能够为总体布置、基础设计、运输方案校核以及钢结构详图深化提供直接参考。
