起重机吊装带旋风分离器干燥器安装结构

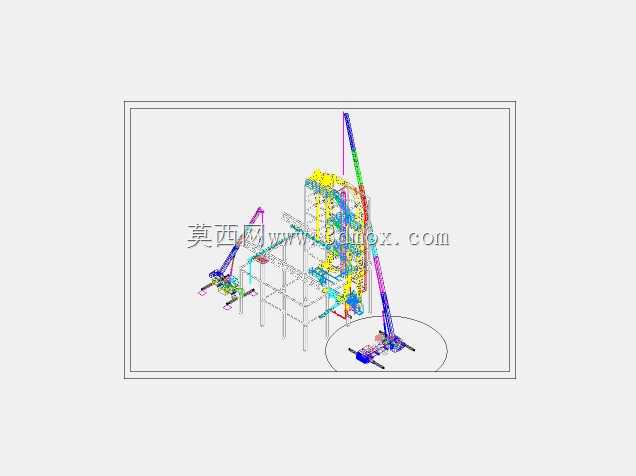

　　这套三维结构完整还原了化工、建材类生产厂区内，采用汽车起重机完成带旋风分离器的大型干燥器整机吊装就位的全流程装配状态，覆盖从地面设备转运、吊点受力匹配、高空对位到钢架平台固定的全环节结构细节。在实际工业生产场景中，这类带旋风分离结构的干燥器多用于粉体加工、建材生产、化工原料烘干工序，进料端的旋风分离器可在热干风携带物料进入干燥腔前，完成大颗粒物料的预分离与气料初整流，避免大粒径物料直接冲击干燥腔内部换热结构，同时降低后续尾气除尘单元的处理负荷，整套设备通常架设在离地数米的型钢焊接平台上，平台预留了设备检修通道、下料口接驳位与热风管道接口，安装阶段无法依靠车间内桥式起重机完成作业，必须采用大吨位汽车吊在厂区开阔场地完成站位吊装。

　　从设计逻辑来看，整套结构首先明确了起重机的作业边界：吊臂伸出长度、作业半径、支腿展开范围都根据干燥器带旋风分离器的总重量、吊装高度做了匹配，支腿下方垫设的路基板结构也在模型中做了还原，避免吊装过程中地面沉降引发的侧翻风险。干燥器本体与旋风分离器采用一体化撬装结构设计，出厂前已完成内部换热管、导流板、密封结构的预装，现场仅需完成吊点挂钩、对位落位、地脚螺栓紧固与外部管道接驳即可，减少高空作业的焊接与装配工作量。模型中清晰呈现了钢架平台的主梁、次梁排布，平台的承载横梁位置与干燥器底部的支座安装孔完全对位，支座处预留了调整垫铁的安装空间，可在设备落位后微调水平度，保证干燥器筒体的安装斜度符合物料自流的工艺要求。

　　吊装用的吊点设置在干燥器筒体上部的加强圈位置，避开了旋风分离器的连接法兰与外部接管，防止吊装受力导致法兰变形、接管错位，吊索具的排布角度也做了优化，避免吊索与设备外部的保温支撑件、仪表安装座发生干涉。整套结构还考虑了作业现场的安全空间预留，起重机站位区域与钢架平台之间预留了足够的吊臂回转空间，设备起吊路径上避开了厂区已有的管廊、电缆桥架等固定设施，确保吊装过程中设备不会与周边构筑物发生碰撞。干燥器侧面的人孔、观察孔、温度传感器安装位都在模型中做了精准定位，旋风分离器的出料斜管角度符合物料安息角要求，避免物料在管内堆积堵塞，设备顶部的排气口预留了与后续尾气处理管道连接的法兰接口，底部的出料口直接对接平台下方的输送设备，整套安装结构完全匹配实际工业现场的施工与生产需求，可直接作为同类设备吊装方案编制、现场施工交底、安装结构校核的三维参考依据。
