燃煤系统粉尘收集哈根处理装置结构

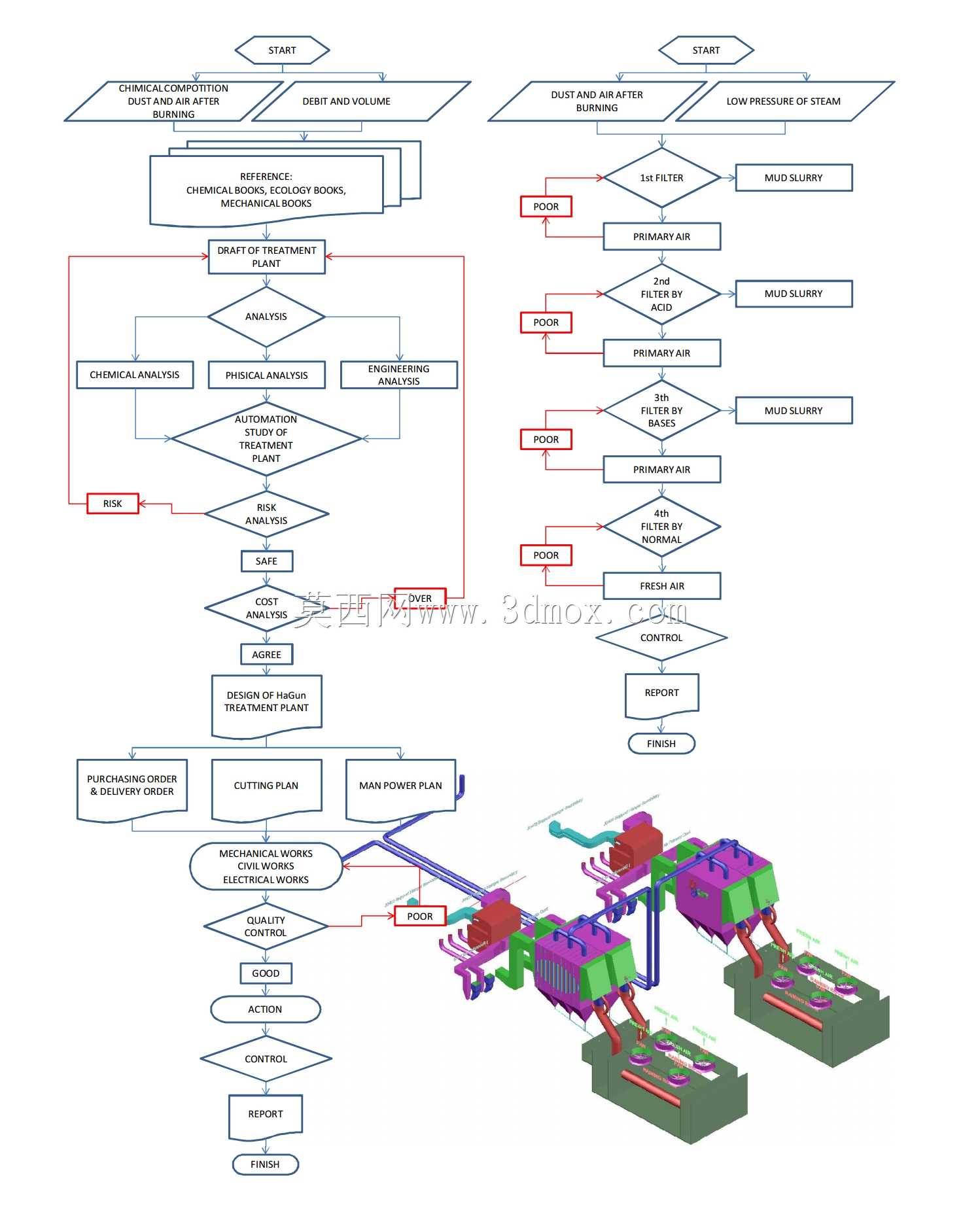

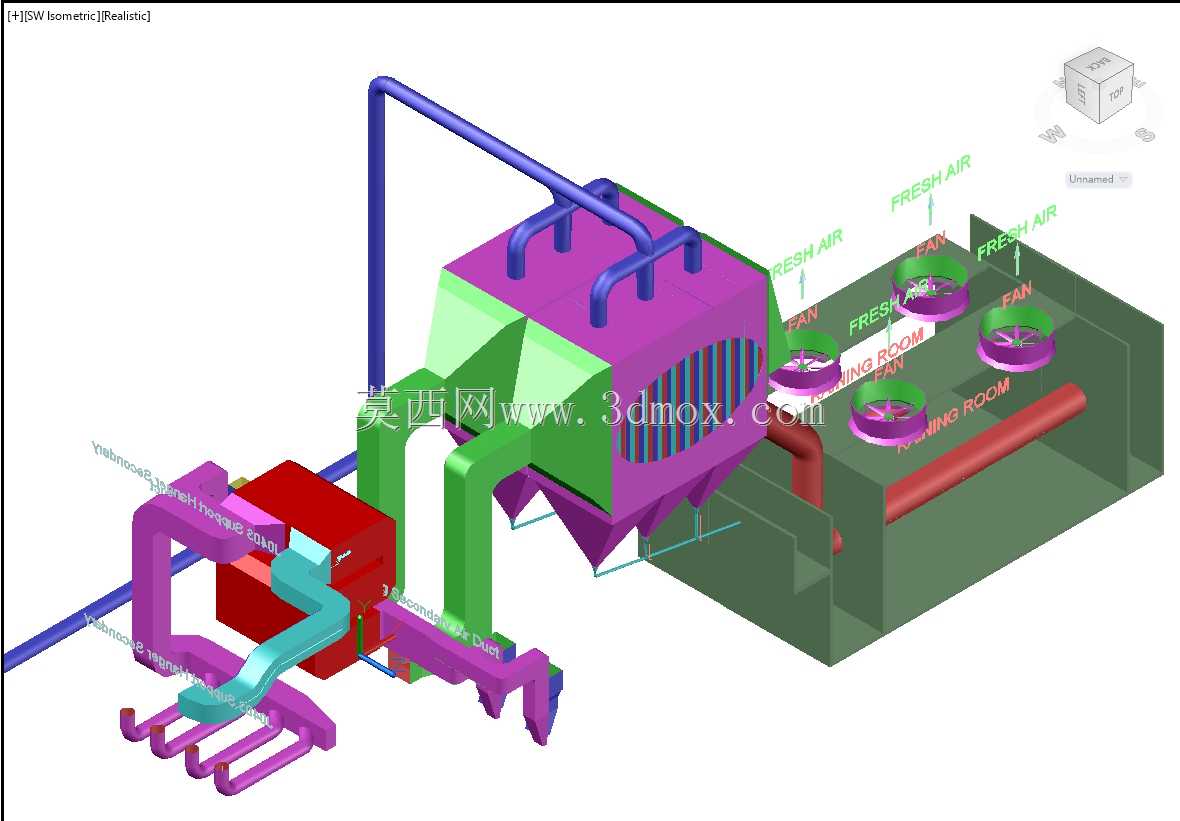

　　这套三维结构针对燃煤锅炉输煤、燃烧环节的无组织粉尘排放痛点设计，核心功能是捕集燃煤输送、落料、燃烧过程中逸散的煤尘颗粒，避免粉尘进入车间作业环境或超标外排。整套装置采用模块化布局思路，左侧衔接燃煤系统的粉尘逸散点，通过多分支吸风管道将含尘气流导入核心净化腔体，不同管径的弯管、变径段均做了圆弧过渡处理，减少风阻损耗的同时避免管道内积尘堵塞，管道支脚的安装点位预留了螺栓固定孔位，可直接适配现场钢架的安装基准，无需额外做支架改制。核心净化腔体采用上窄下宽的锥斗式落灰结构，含尘气流进入腔体后通过扩容减速、滤料拦截实现尘气分离，净化后的气流汇入右侧的新风处理段，该段设置多组独立风室，每个风室配套独立的风机单元，

　　可根据现场处理风量需求灵活开启对应组数，避免满负荷运行造成的能耗浪费，风室上方的新风出口做了格栅式防护结构，防止杂物落入风机腔体内造成叶轮损坏。设计阶段充分考虑了现场安装的边界条件，整套装置的底部安装平面保持统一标高，可直接放置在厂区硬化地面或配套钢架平台上，左侧进气管道的接口高度、角度与常规燃煤输煤栈桥的落料点除尘口尺寸匹配，右侧新风出口可直接对接车间新风补风管道或外排烟囱，无需额外做非标转接件。腔体侧面预留了检修门的安装位置，日常更换滤料、清理积灰时无需拆解主体管道，锥斗底部的卸灰口位置预留了关风器的安装空间，可直接配套卸灰装置实现连续排灰，避免人工清灰的作业风险。不同功能段的管道采用不同颜色做区分，

　　现场安装时可直接根据颜色对应对接管路，减少安装错配概率，管道转弯处的曲率半径均按照通风管道设计规范取值，控制风速在合理区间，避免风速过高造成管道磨损，也防止风速过低导致粉尘在管道内沉积。整套结构的受力点均布置在主体框架的立柱位置，外接管道的荷载不会直接作用在净化腔体壁板上，避免长期运行出现壁板变形、焊缝开裂的问题，风机与风室的连接位置预留了减震垫的安装厚度，运行时的震动不会传导至主体结构产生额外噪音。
