造纸厂回转窑钢绞线千斤顶安装工装结构

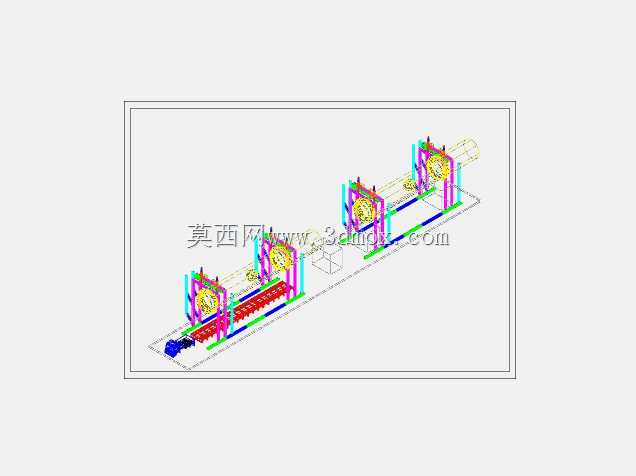

　　在制浆造纸生产线的改扩建或新建项目中，回转窑作为碱回收工段或原料预处理环节的核心重型回转设备，其分段进场后的现场组对安装一直是工程施工的难点，单段回转窑筒体重量可达数十吨，传统的吊装对位方式受厂房内作业空间限制、吊车站位边界约束，很难实现两段筒体的高精度同轴度调整，这套基于钢绞线千斤顶的安装结构，正是针对造纸厂厂房内受限空间下的回转窑组对作业设计的专用安装工装。整套结构沿待对接的两段回转窑轴向布置，依托预先铺设的纵向承载导轨作为安装基准，每段窑体对应位置设置多组可调式支撑抱箍，抱箍与钢绞线千斤顶的施力端刚性连接，钢绞线沿窑体轴向平行布设，两端通过锚定座固定在预埋的承载基础上，通过不同位置千斤顶的同步或单独施力，

　　可实现待安装窑段沿轴向的精准推送、径向的高低微调以及周向的角度偏转校正，完全替代传统吊装方式下的反复起落对位作业。从设计逻辑上看，这套结构充分考虑了造纸厂车间内的安装边界条件：整体安装作业面宽度控制在常规厂房柱距范围内，不需要额外拆除厂房围护结构或拓宽作业通道，承载导轨的铺设高度匹配车间内常规设备基础的标高差，不需要额外制作过高的临时支撑平台，钢绞线的张拉力参数匹配单段回转窑的最大重量，同时预留了足够的安全冗余，避免施力过程中出现绞线过载滑移的问题。在实际作业场景中，这套结构可先完成靠近固定端的第一段回转窑定位固定，再将第二段窑体放置在滑动支撑座上，通过轴向布置的钢绞线千斤顶缓慢施力将窑体向对接面推送，

　　推送过程中可通过两侧对称布置的千斤顶调整窑体的径向偏移，保证两段筒体的对接法兰面平行度、同轴度控制在安装规范允许的公差范围内，相比传统的吊车配合手拉葫芦的对位方式，整个调整过程施力连续可控，不会出现吊装晃动导致的法兰面磕碰损伤，也不需要长时间占用大吨位吊车资源，尤其适合厂房内部吊车无法覆盖的区域作业。结构的各连接部位均采用模块化设计，抱箍可根据不同直径的回转窑筒体更换适配的弧面垫块，导轨段采用标准节拼接形式，可根据不同长度的窑段安装需求调整整体布设长度，锚定座可通过膨胀螺栓或预埋板与车间地面基础固定，不需要对原有厂房地面造成大面积破坏，作业完成后整套工装可快速拆解转运至下一个作业点重复使用。在安装边界的尺寸控制上，

　　整套工装的侧向突出量不超过窑体最大外径1.2米，在两侧预留出足够的人员操作空间和焊接作业面，钢绞线的布设高度避开了车间内已安装的工艺管线、电缆桥架等障碍物，不需要对车间内原有设施做临时移位，千斤顶的操作端设置在便于人员观察对接间隙的位置，作业人员可在实时观察对接面错位情况的同时调整各千斤顶的施力大小，实现毫米级的对位精度，有效降低重型回转窑安装过程中的作业风险，提升组对安装的作业效率，减少高空吊装作业的时长，也能更好地保证回转窑安装完成后的长期运行稳定性，避免因安装同轴度偏差导致的托轮异常磨损、窑体窜动等后续运行故障。
