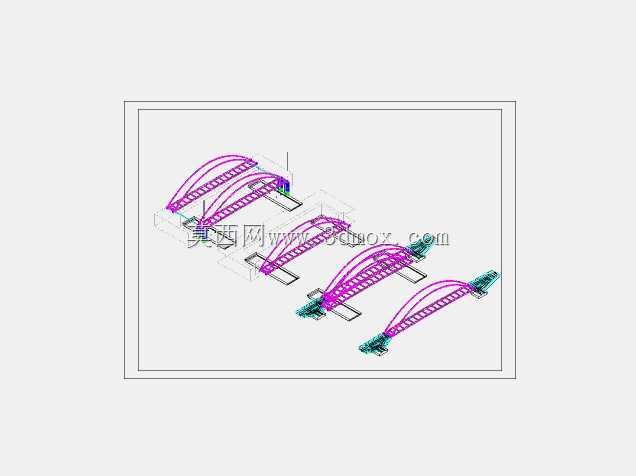

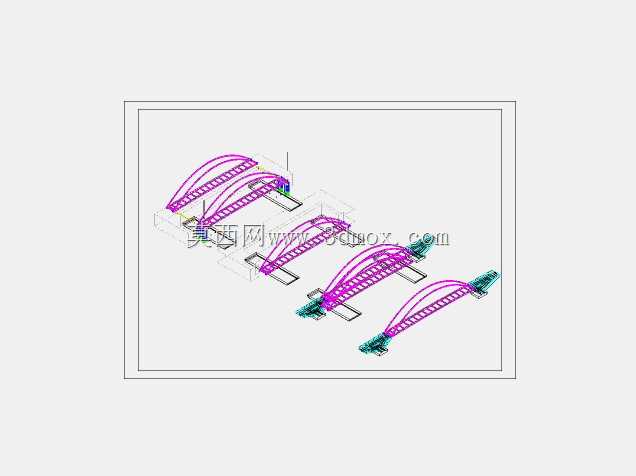

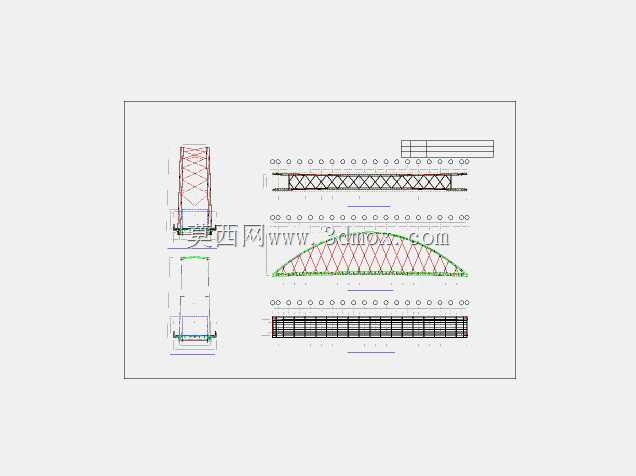

桑巴桁架桥梁结构三维设计方案

　　该结构为跨径桁架式桥梁承重体系，主要应用于中小跨径的人行、轻型交通通行场景，可适配景区步道、厂区内部跨通道、乡村跨河人行通道等建设需求，整体采用多榀平行桁架作为主要承重构件，通过上下弦杆、腹杆的组合排布实现荷载的均匀传递，可有效分散竖向通行荷载至两侧支撑墩位。从结构设计逻辑来看，整体采用等截面桁架排布，上下弦杆采用连续通长构件设置，腹杆采用三角交叉排布形式，相比实腹梁结构可大幅降低结构自重，同时保证足够的竖向刚度与抗扭性能，避免通行过程中出现过大挠度影响使用体验。结构横向设置多道横向联系桁架，将纵向主桁架连接为整体，提升结构整体抗侧移能力，可适配常规风荷载、小型水平冲击荷载的受力需求，各杆件连接节点采用刚接设计，

　　保证节点处力的传递效率，避免节点松动带来的结构安全隐患。从安装边界来看，结构两端设置支撑端梁，可直接搁置在混凝土支撑墩或钢结构支撑台座上，支撑位置预留螺栓连接孔位，可通过地脚螺栓实现结构与基础的刚性固定，安装时无需额外复杂的临时支撑体系，单榀桁架可分段预制后现场拼接，适配现场吊装能力有限的施工场景。结构外形尺寸可根据实际跨径需求调整杆件长度，常规适配跨径范围在20米至60米之间，桥面宽度可根据通行需求调整横向桁架的排布间距，满足单人通行至双向轻型非机动车通行的不同宽度需求。结构设计过程中充分考虑了杆件的受力合理性，长细比控制在规范允许范围内，避免杆件出现失稳问题，上下弦杆根据受力大小采用变截面设计，

　　跨中位置弦杆截面适当加大以承受最大弯矩，支座位置腹杆加密设置以承受较大剪力，整体受力路径清晰，材料利用率较高，相比传统混凝土桥梁可大幅缩短施工周期，降低现场湿作业量，同时钢结构构件可实现工厂预制，现场装配化施工，适配快速建设的项目需求。桥面系可直接铺设在桁架上弦杆顶部的横梁上，可适配木质桥面板、钢格栅板、混凝土预制板等多种桥面铺装形式，后期维护过程中可单独更换受损杆件，无需整体拆除结构，降低全生命周期的维护成本。
