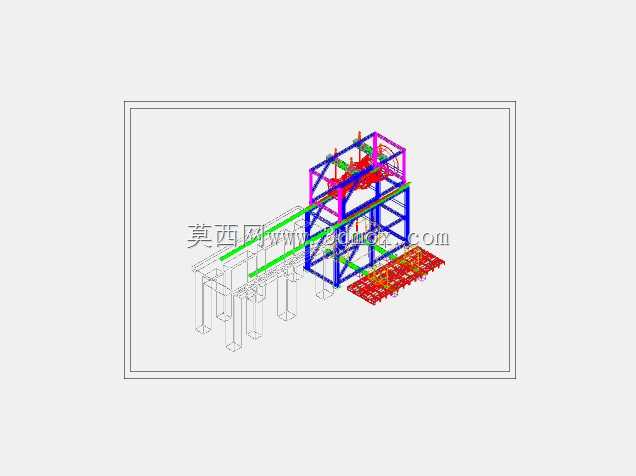

MuaraTawar电站汽轮机提升装置结构设计

　　该结构针对电站汽轮机房内核心部件的高位移位、检修吊装需求设计，适配厂房内有限的立柱间距与层高限制，整套架体依托现有厂房混凝土立柱做受力支撑点，无需额外浇筑独立设备基础，大幅降低现场改造的施工量与周期。从结构布局来看，架体主体采用型钢拼接的框架式承载结构，竖向主立柱选用H型钢做主要受力构件，横向连接梁通过节点板与立柱螺栓锁紧，保证架体整体抗侧移刚度，避免吊装作业时出现结构晃动影响对位精度。架体上层设置平移轨道组件，配套滑动承载小车可沿轨道做横向水平移动，小车下方预留吊点接口，可适配不同吨位的手拉葫芦或电动葫芦挂载，满足汽轮机缸体、转子等重型部件的垂直提升与水平移位需求。设计阶段充分考虑了现场安装边界，

　　架体各分段构件的长度控制在常规运输车辆的载货尺寸范围内，现场可通过螺栓拼接完成总装，无需大型焊接设备进场作业，适配电站检修窗口期短、现场作业空间受限的实际工况。架体底部设置可调节支撑脚，可适配厂房地面存在的标高差，保证架体安装后整体水平度偏差控制在允许范围内，避免轨道倾斜导致小车滑行卡滞。从功能实现角度，这套装置可覆盖汽轮机大修过程中缸体揭盖、转子抽出、隔板移位等核心工序的吊装需求，替代传统临时搭设脚手架挂葫芦的作业方式，大幅提升检修作业的安全性与效率，减少临时工装的材料浪费。架体侧面设置爬梯与顶部操作平台护栏，方便作业人员登顶进行葫芦挂载、设备检查等操作，平台踏板采用花纹钢板铺设，避免人员滑倒。轨道两端设置限位挡块，

　　防止小车脱出轨道引发安全事故，各受力节点均做了加强筋板补强，对应额定载荷下的应力、变形量均经过校核，满足长期反复使用的强度要求。整套结构的安装位置避开了厂房内现有管道、电缆桥架的排布区域，不会对电站原有设施的正常运行造成干扰，同时架体可根据后续设备检修需求做局部拆装调整，适配不同型号汽轮机的检修吊装需求。
