工业环形悬挂输送挂架结构设计

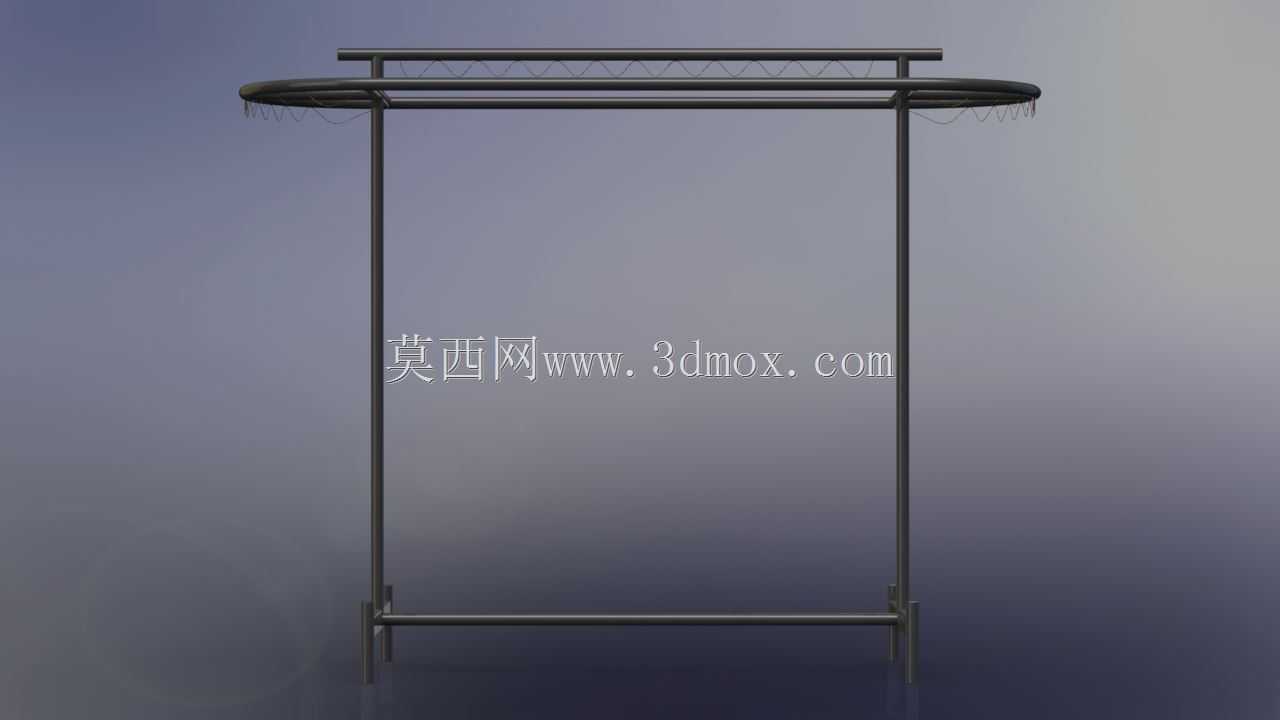

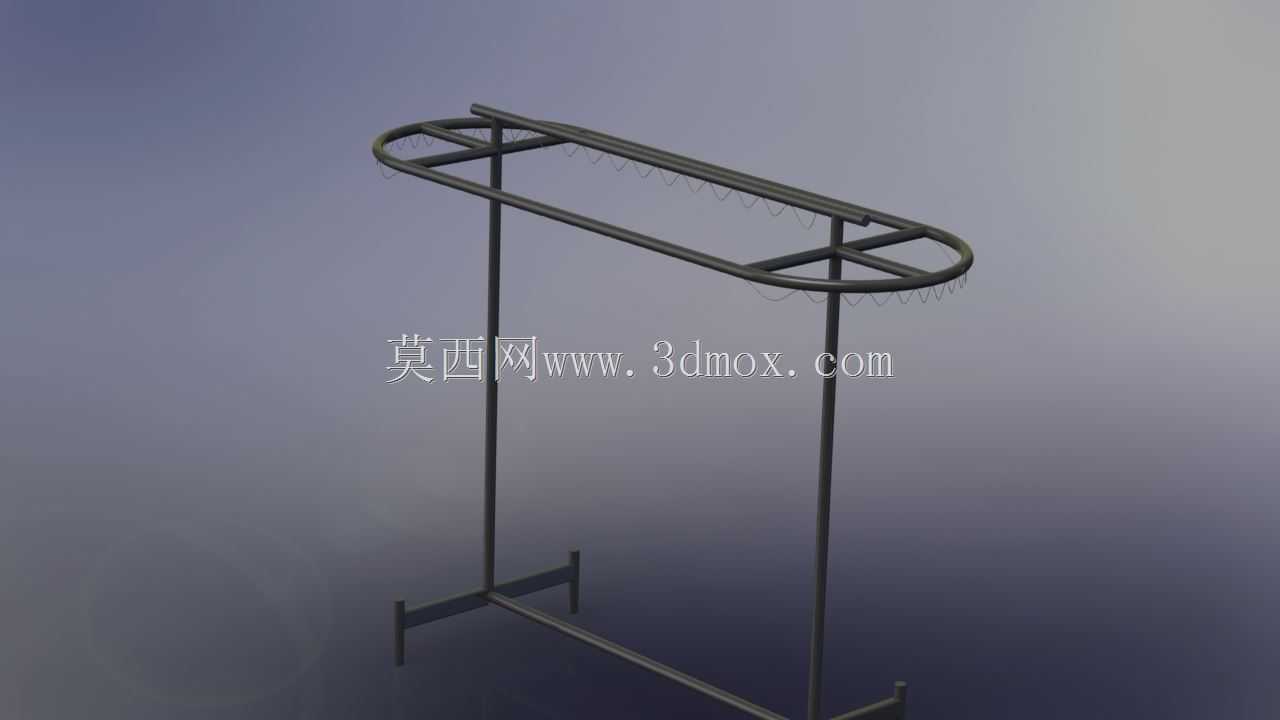

　　这套环形悬挂挂架结构，最初是为涂装生产线的工件流转环节设计的，在五金件喷塑、小型零部件电泳、电镀车间的上料下料工位都能适配，也可用于轻工行业的成衣悬挂、物料暂存周转场景，相比直线型挂具，环形轨道的设计能让工位排布更紧凑，在有限的车间占地内拓展更长的悬挂工位，减少物料转运的折返路径。从结构设计逻辑来看，整体采用双侧立柱支撑顶部环形轨道的框架形式，立柱选用标准矩形管型材，底部设置横向连接撑杆强化整体抗侧倾能力，避免单侧挂载重物时出现框架形变，顶部环形轨道采用等截面弯制型材，轨道内侧预留挂具滑行的导向槽，可配套普通挂钩、专用工件挂具使用，轨道边缘做了圆角钝化处理，防止挂具滑动时出现卡滞、刮蹭掉漆的问题。设计阶段重点考量了安装边界的适配性，

　　立柱的中心距可根据现场实际安装空间做等比例缩放调整，标准配置下的轨道高度适配常规人工操作的取放高度，无需额外配置登高作业设备，底部支撑脚预留了膨胀螺栓安装孔位，可直接固定在水泥地坪或者钢结构平台上，不需要额外做复杂的地基处理。在功能特性上，这套挂架的环形结构支持挂具沿轨道做闭环流转，上料工位完成工件挂载后，可沿轨道推送至喷涂、烘干、下料等不同工位，不需要反复拆卸搬运工件，能有效降低作业人员的劳动强度，轨道的载荷设计按单点位均匀挂载核算，可适配单重5kg以内的各类小型工件，双侧立柱的对称受力结构，让整体框架的载荷分布更均匀，长期满载使用也不会出现立柱偏移、轨道变形的问题。建模过程中对轨道的弯制衔接处做了平滑过渡处理，

　　消除了拼接段的台阶差，保证挂具滚轮在轨道全程滑行时无卡顿，立柱与顶部轨道、底部横撑的连接位置均采用标准连接件装配，现场安装时不需要做复杂的焊接作业，仅通过紧固件即可完成整体组装，后期如果需要调整工位长度或者更换损坏的型材段，也能快速拆解替换，降低维护成本。针对不同行业的使用需求，这套结构还预留了拓展接口，可在轨道侧方加装挡屑板、接油槽等附属配件，适配机加工车间的工件临时存放、装配线的零部件排序供给等场景，框架的表面处理可根据使用环境选择喷塑或者镀锌工艺，在潮湿、有腐蚀介质的车间环境下也能保证足够的使用寿命。
