紧凑型节能荧光灯配套旋钮结构三维设计

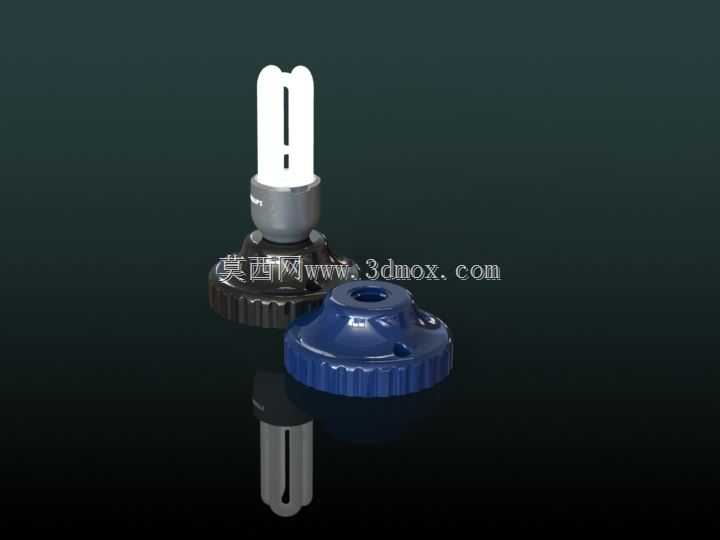

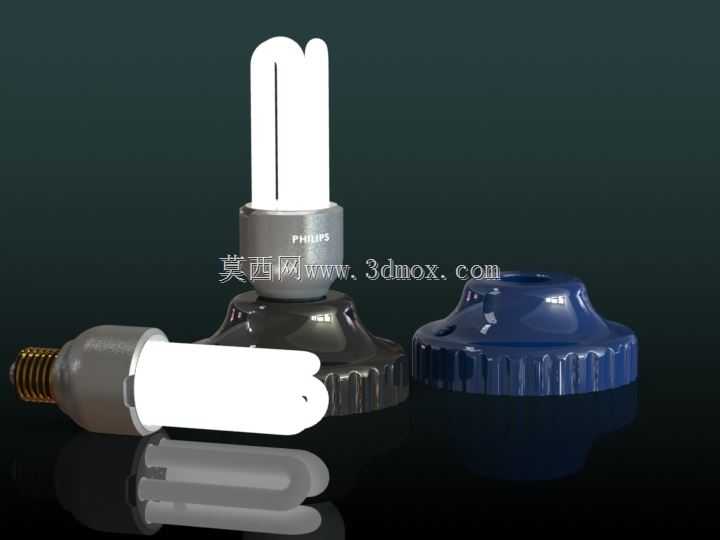

　　本次呈现的三维结构包含紧凑型插拔式节能荧光灯、配套灯座以及调节旋钮三类核心部件，可直接用于桌面照明装置、小型设备内置照明模块的结构适配参考。从实际应用场景来看，这类结构常出现在工业设备操作面板局部照明、工作台辅助照明、小型商用展柜照明等场景中，相比传统白炽灯，紧凑型荧光灯的发光效率更高，相同功耗下能覆盖更大的照明范围，同时发热量更低，长时间工作不会对周边塑胶结构件造成热形变影响。

　　从功能特性上看，荧光灯部分采用标准E型螺纹接口，可直接适配市面上通用的螺口灯座，灯体的发光管做了U型弯折处理，在有限的高度空间内最大化拉长了发光管长度，保证光通量输出满足局部照明的照度要求。配套的灯座结构做了加厚的绝缘底座设计，内部预留了接线端子的安装空间，边缘做了防滑齿结构，徒手即可完成灯座的拧紧固定，不需要额外借助工装夹具。旁边的蓝色调节旋钮采用带滚花的外缘设计，旋钮表面做了弧形凹陷处理，手指拨动时的摩擦力足够，不会出现打滑问题，旋钮中心预留了D型轴安装孔，可直接匹配电位器、调节开关的输出轴，安装时不需要额外做轴连接结构的适配。

　　设计过程中优先考虑了安装边界的适配性，荧光灯整体安装后的垂直高度控制在120mm以内，最大径向直径不超过45mm，在狭小的设备面板空间内也能完成布置，不会和周边的按钮、显示屏等元件产生空间干涉。灯座的安装孔位采用标准的52mm间距设计，可直接替换同规格的传统螺口灯座，不需要重新在安装面板上打孔。旋钮的最大外径为38mm，安装后突出面板的高度为15mm，符合人机操作的按压、拨动尺寸要求，手指操作时不会碰到面板上的其他元件。

　　结构细节上，所有塑胶件的壁厚都控制在2.2-2.8mm之间，避免注塑成型时出现缩痕、缺胶等问题，荧光灯的灯头金属部分和塑胶壳体之间做了卡扣防松结构，长期受震动也不会出现灯头松动脱落的问题。灯座内部的金属接触片采用弹性铜片设计，灯泡拧入后能保持稳定的接触压力，不会因为接触电阻过大出现发热打火的问题。旋钮的内孔做了0.2mm的安装间隙预留，装配时可顺利套入D型轴，同时侧面预留了紧定螺丝孔，可根据使用需求加装螺丝完成轴向固定，避免旋钮长期转动后出现松脱。
