方形轴流散热风机结构三维建模

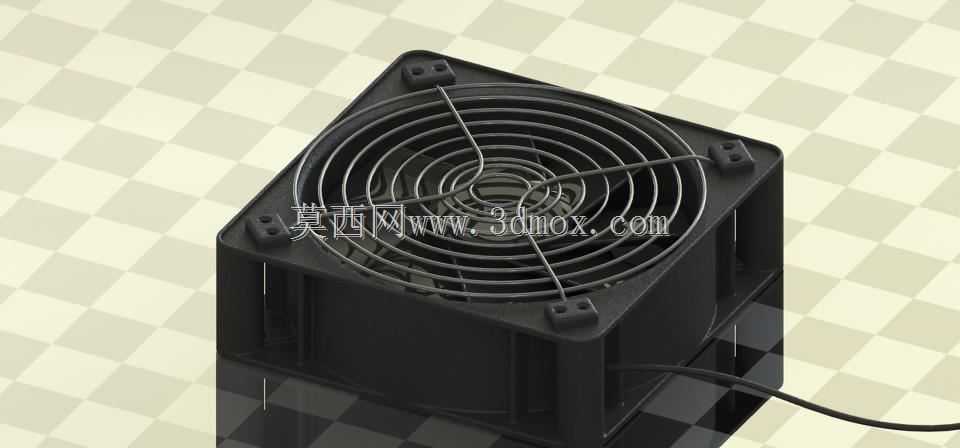

　　这款方形轴流散热结构，是电子设备热管理系统里最常见的风冷执行部件，日常在工控机柜、服务器机箱、大功率电源模块、变频驱动装置内部都能见到它的身影，核心作用是通过定向气流带走元器件工作产生的积热，避免器件因结温过高触发降频、老化甚至热击穿故障。从结构设计逻辑来看，整体采用标准正方形外框构型，是为了适配行业通用的安装孔位规范，四个角位预留的沉头安装座，能直接配合螺丝完成快速固定，安装时不需要额外做定制转接支架，能大幅缩短设备组装的工时。外框的厚度尺寸经过匹配设计，既保证了扇叶转动时的结构防护强度，避免线缆或者异物误入扇叶区域造成卡滞，也控制了整体占用的安装纵深，在紧凑的设备内部空间里不会和周边的PCB板、电容、接线端子产生干涉。

　　前端加装的金属防护网采用钢丝弯折焊接成型，网格间距经过校核，既不会大幅阻挡气流流通增加风阻，也能防止运维过程中手指误触转动的扇叶造成机械伤害，同时金属网的刚性足够，日常运输振动下不会出现变形蹭到扇叶的问题。扇叶采用多叶片轴流构型，叶型的扭角经过气动优化，在额定转速下能保证足够的风量输出，同时把转动时的气动噪声控制在可接受范围内，适配办公场景、工业控制室这类对噪声有要求的使用环境。出线端从框体侧面引出，走线位置做了圆角过渡处理，避免装配时线材被框体锐边割破绝缘层造成短路风险。建模过程中对安装孔的中心距、框体的外形公差、扇叶和框体内壁的安全间隙都做了精准还原，结构设计人员在做整机热仿真、装配干涉检查的时候，

　　可以直接调用这个模型完成布局校验，不需要重新测绘建模，能有效提升设备开发阶段的设计效率。这类散热部件的选型通常要匹配设备的整体热耗、风道阻力、允许的噪声阈值，模型还原的结构细节也能帮助选型人员快速判断安装兼容性，避免出现买回来的部件装不上、风阻不匹配导致散热不达标的问题。
