40×40规格直流轴流散热风机结构设计

　　在紧凑型电子设备、工控板卡、小型电源模块的热设计环节，小尺寸轴流直流风机是应用频次极高的风冷元件，这款40×40规格的直流散热风机，正是针对狭小安装空间内的定点散热需求完成的结构设计。从实际选型适配角度看，这类风机常被用于ITX机箱CPU辅助散热、交换机端口侧风冷、嵌入式工控机机箱通风、小型LED驱动电源散热、3D打印机挤出头周边降温等场景，安装边界的精准度直接决定了整机装配的适配效率。

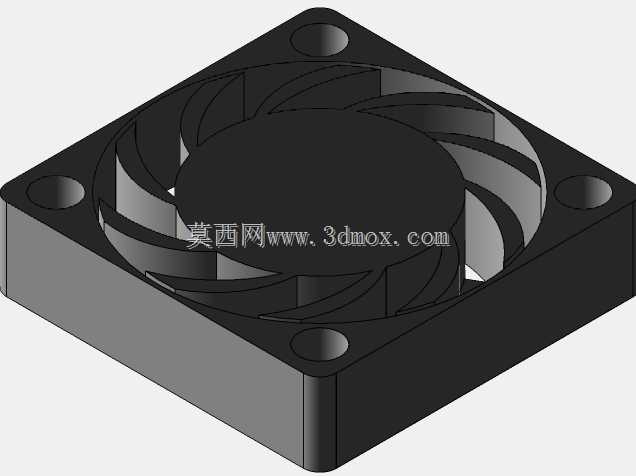

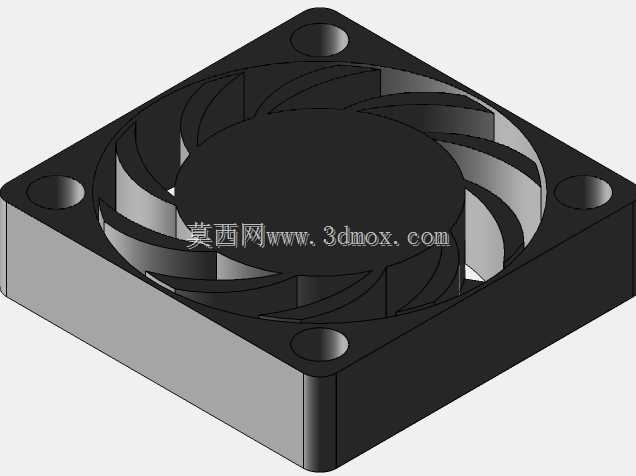

　　设计过程中首先锚定了外框的安装基准，外框采用正方形一体式注塑结构，四个角预留沉头安装孔位，安装孔中心距严格匹配行业通用40mm风机安装规范，外框整体边长控制在40mm，厚度适配常规薄型风机的堆叠需求，可直接兼容标准风机位的螺丝固定、减震胶钉固定两种安装方式，无需额外设计转接支架。扇叶部分采用七叶后掠式曲面结构，这种叶型设计是在平衡风噪与风量的前提下确定的，叶根与中心轮毂做圆弧过渡，避免高速转动时的应力集中，轮毂中心预留轴芯装配位，可适配常规直流无刷电机的转子安装尺寸，扇叶与外框内壁的间隙控制在均匀的极小范围内，既避免转动干涉，又能减少间隙漏风提升送风效率。

　　外框的进风侧做了微倒角处理，能够降低进风时的气流紊流噪音，出风侧为平直端面，可直接贴合散热鳍片表面，让气流集中吹过鳍片间隙提升热交换效率。从结构建模的细节来看，扇叶的曲面曲率经过反复调整，每个叶片的安装角从叶根到叶梢做渐变处理，保证转动时不同半径位置的线速度匹配合理的送风角度，避免叶梢部分产生气流分离。外框四个角的安装孔做了沉台设计，螺丝锁紧后螺帽不会突出外框表面，保证风机安装后可紧密贴合安装面，不会出现凸起导致的装配间隙。

　　在实际设备适配中，这类小尺寸直流风机的供电线可从外框侧边的出线槽引出，不会占用上下方向的安装空间，对于堆叠安装的多风机位场景十分友好。建模过程中对所有配合尺寸做了公差预留，扇叶与外框的间隙、轮毂与电机的配合位、安装孔的孔径都按照注塑件的常规公差范围做了偏移，保证后续开模或者3D打印验证时不会出现装配卡滞的问题。不同于大尺寸工业风机，这类40规格的直流风机更注重安装的兼容性与运行的静音表现，设计时没有采用多余的加强筋结构，避免加强筋切割气流产生额外的风噪，外框侧壁的厚度均匀，兼顾结构强度与注塑成型的工艺性，不会出现壁厚不均导致的注塑缩痕问题。
