倾斜角度式物料提升承载结构设计

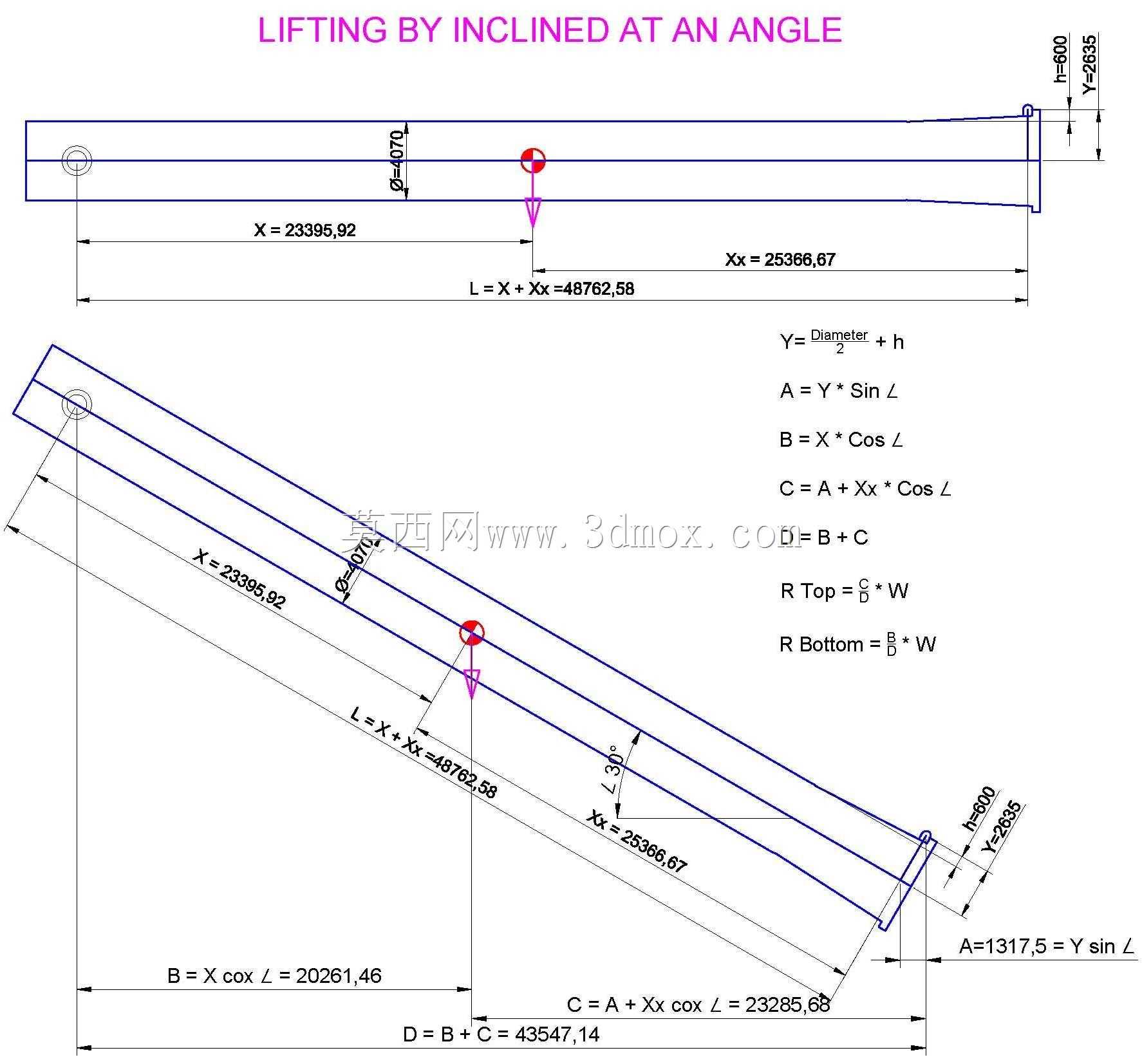

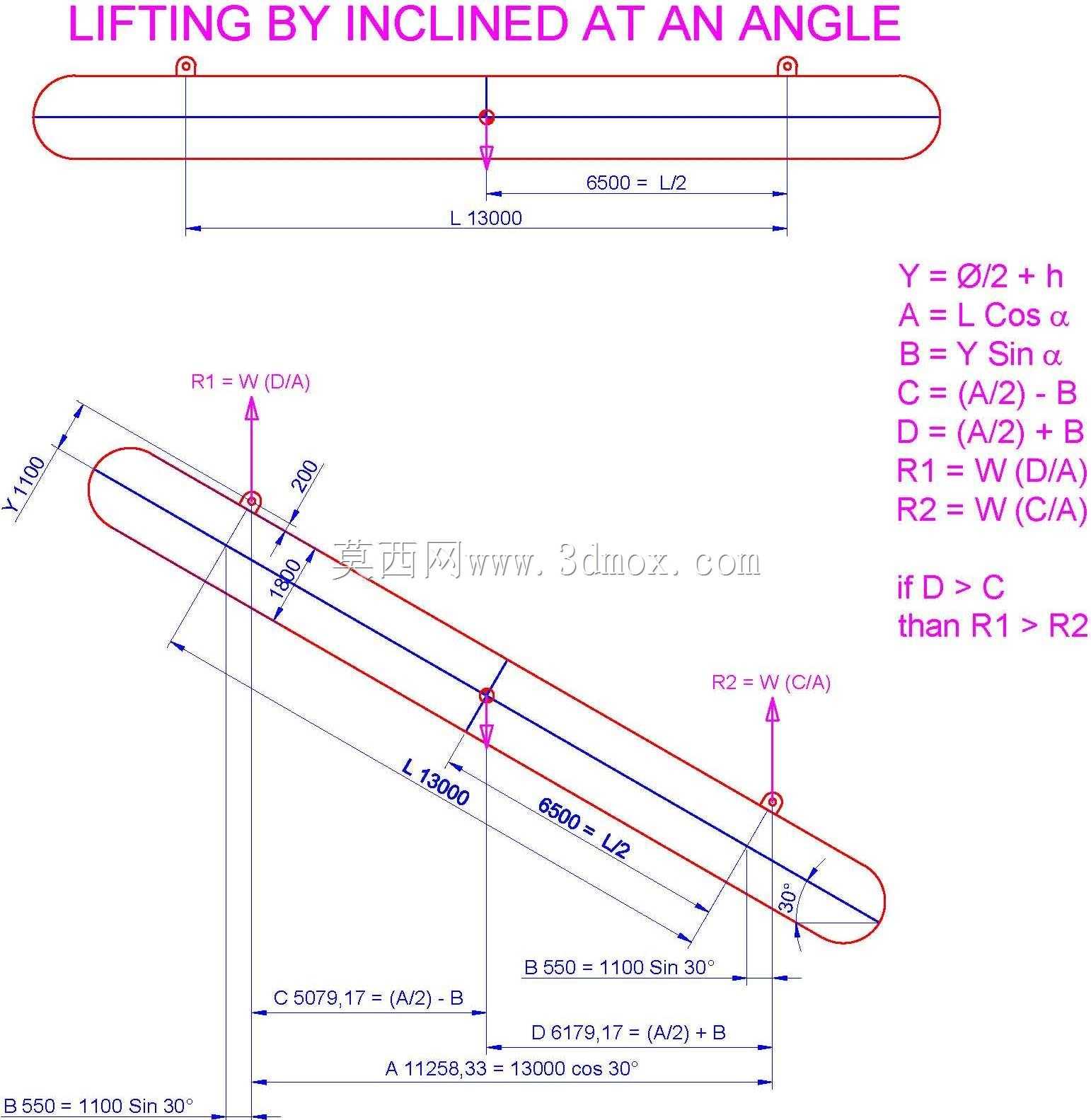

　　在车间重型物料转运、大型构件斜向就位、设备安装倾斜吊装这类作业场景里，常规垂直提升的吊具往往无法适配带角度偏移的就位需求，尤其是当物料需要沿着固定倾斜角度从低位输送到高位安装位时，垂直起吊会产生额外的水平分力，不仅容易磕碰周边设备，还会让吊点受力超出额定载荷，带来安全隐患。这套倾斜提升结构正是针对这类工况开发的专用承载构件，核心作用是在起吊过程中让被吊物保持固定倾斜角度，抵消起吊时的水平分力，让吊索受力始终沿构件轴向传递，避免额外弯矩对吊梁、吊点造成损伤。从结构设计逻辑来看，整套构件以长跨度承载梁作为主体，设计阶段先明确作业时的倾斜角度参数，再通过三角函数推导各段受力分量：先确定吊点位置对应的垂直高度差，计算出梁体自身轴线长度，

　　再分别核算梁体上翼缘、下翼缘的受力值，上翼缘承受起吊时的拉伸载荷，下翼缘承受对应配重下的压缩载荷，同时核算吊点位置的局部剪切力，确保每个受力截面的应力都在材料许用范围内。梁体的总长度覆盖了两个吊点之间的水平投影与倾斜延伸段，一端设置固定吊耳用于连接起重设备的主吊钩，另一端设置可微调的吊点连接被吊物料，中间段根据受力分布做了变截面处理，在弯矩最大的中段位置保留足够的截面高度，靠近两端吊点的位置逐步收窄截面，在保证结构强度的前提下尽可能降低构件自重，减少起重设备的额外载荷消耗。安装边界方面，这套结构适配的起吊作业需要保证起吊路径上无突出障碍物，梁体倾斜角度可根据实际就位需求在3度到8度区间内调整，吊点连接位置预留了足够的调节余量，

　　不需要额外加工孔位就能适配不同长度的被吊物。实际使用时，需要先将主吊点与起重吊钩可靠连接，再将下端吊点与被吊物的预设吊耳锁紧，起吊前先试吊100mm高度，检查梁体倾斜角度是否与设计值一致，被吊物是否保持平稳，确认各吊索无滑移、梁体无异常形变后再继续起升。不同于普通直型吊梁，这套结构在设计时就考虑了倾斜状态下的受力偏移，所有受力计算都基于倾斜工况完成，没有套用垂直吊梁的计算参数，避免了垂直吊梁倾斜使用时出现的一侧受力过载、焊缝撕裂的问题。梁体上标注的各段尺寸参数，都是基于倾斜角度推导的投影尺寸，现场安装时可以直接对照参数校核吊点位置，不需要二次计算投影长度，能大幅减少现场调试的时间。针对长跨度梁容易出现的下挠问题，

　　设计阶段也做了预拱处理，预拱值根据梁体总长度、额定载荷下的最大下挠量反向设置，保证额定载荷下梁体保持平直，不会因为下挠导致被吊物角度出现偏差。两端的吊耳都采用了加厚钢板焊接，焊接位置做了坡口处理，焊后进行应力消除，避免长期受交变载荷出现焊缝开裂的问题。在重型设备倾斜安装、长形管材斜向输送、钢结构构件倾斜就位这类场景中，这套结构能有效替代多台起重设备配合抬吊的作业方式，仅需单台起重设备就能完成带角度的提升作业，既减少了设备投入，也避免了多机抬吊时的同步协调难题，降低作业过程中的安全风险。梁体表面的受力标注也能给现场作业人员提供直观的受力参考，作业时可以根据标注的受力值匹配对应吨位的吊索具，避免吊索具选型不当带来的安全问题。
