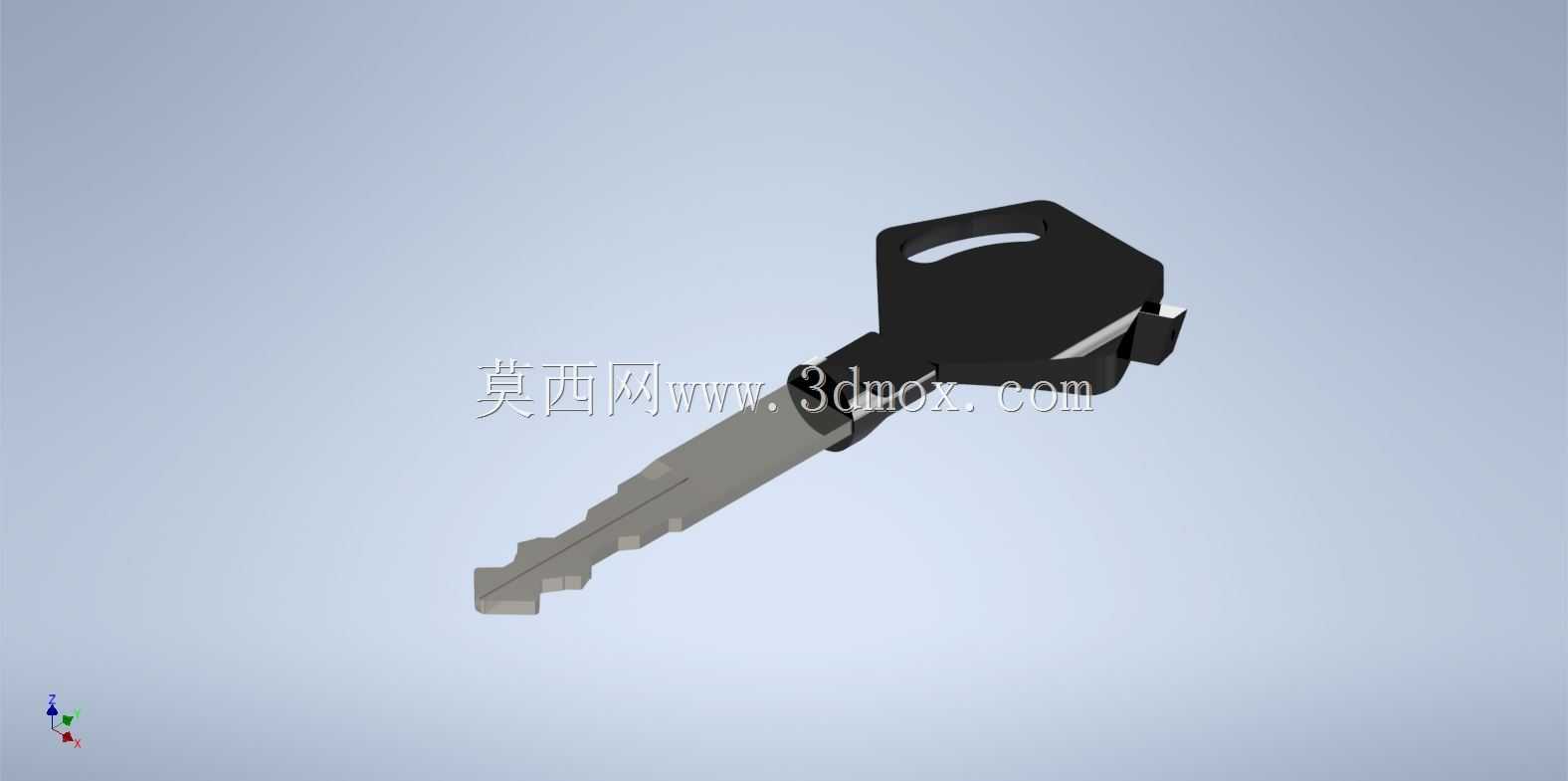

本田vario摩托车钥匙结构三维建模

　　日常接触的摩托车钥匙看似是不起眼的小五金件，实际在结构设计上需要兼顾防盗齿形匹配、握持手感、长期使用的结构强度，还要适配车辆电门锁、座垫锁、油箱盖的多锁具通用开启需求，这款针对本田vario车型设计的钥匙结构，建模过程中首先还原了实际量产钥匙的齿形公差配合逻辑，齿部的每一级台阶高度、齿槽宽度都严格参照实车锁芯的弹子行程设计，避免出现建模后齿形与锁芯干涉、无法顺畅转动的问题。钥匙的握持头部采用了带挂孔的一体化注塑包覆结构，头部的弧形轮廓完全贴合成年人拇指与食指捏持时的指腹曲线，挂孔的尺寸预留了常规钥匙环、金属挂扣的穿装空间，孔边做了R0.8的圆角过渡，避免长期使用过程中应力集中导致挂孔处开裂。

　　金属匙身与塑料头部的嵌合结构做了燕尾槽式的卡位设计，建模时还原了金属嵌件埋入塑料部分的倒刺结构，保证日常插拔、扭转钥匙的时候，金属部分不会与塑料握柄发生松脱转动。从实际应用场景来看，这类摩托车钥匙除了基础的开启电门功能，很多用户会在钥匙头部加装装饰盖、遥控芯片模块，所以建模时特意预留了头部内腔的芯片安装空间，壁厚控制在1.5mm，既保证塑料外壳的抗冲击强度，也不会因为壁厚过大导致注塑成型时出现缩痕。匙身的金属部分采用常用的黄铜基材表面镀镍的常规工艺设计，齿部的边缘做了0.2mm的倒角处理，既避免插拔钥匙时锋利边缘划伤锁芯内部的铜质弹子，也能减少长期插拔带来的镀层磨损。安装边界方面，整把钥匙的总长度控制在65mm，

　　其中金属匙身插入锁芯的有效长度为28mm，握柄部分的宽度22mm、厚度6mm，完全适配本田vario车型原厂锁芯的插入深度要求，不会出现插入过深顶坏锁芯内部结构、或是插入过浅导致弹子无法完全对位的问题。建模过程中也考虑了钥匙的跌落工况，塑料握柄的边角全部做了圆弧过渡，跌落接触地面时不会出现应力集中点，金属匙身与塑料结合处的过渡段做了直径渐变的加强结构，避免钥匙从口袋跌落时金属根部发生弯折断裂。对于做锁具配套、车用配件开发的结构工程师来说，这类小零件的建模最容易忽略的就是实际使用中的公差配合与工况强度，很多新手建模只做外观曲面，忽略齿形的配合精度、嵌件的连接结构，最终做出来的模型只能用于外观展示，无法支撑后续的开模生产、样件验证工作，这款模型在结构细节上完整还原了量产钥匙的所有工艺与配合特征，不管是做锁具结构教学、还是车用配件的改型设计，都能直接作为结构参考使用，不需要再额外补充内部的嵌合、加强结构。
