自动售货机带锁芯弹出式T形把手锁结构

　　这款带锁芯的弹出式T形把手锁，核心应用场景集中在无人自助零售终端的柜体舱门锁紧环节，同时也可适配各类需要权限管控的工业机柜、设备检修门、户外自助服务终端的舱门固定需求。在自动售货机的实际运维场景中，这类锁具需要同时兼顾日常运营的开合效率、非授权开启的防破坏能力，以及长期高频使用下的结构可靠性，毕竟无人值守场景下，锁具一旦出现卡滞、误锁或者被暴力破坏的情况，会直接导致设备停运、货损等实际问题。

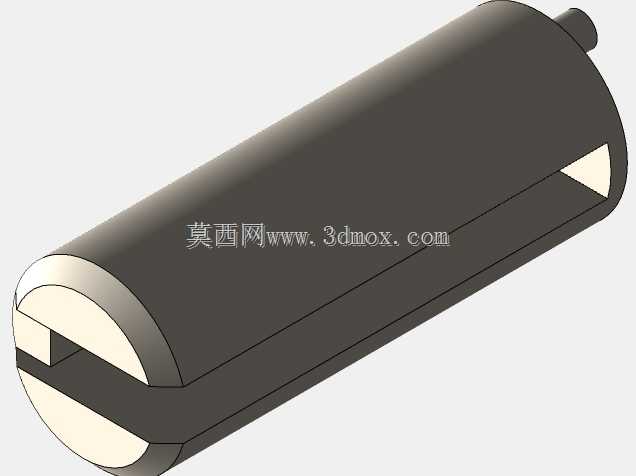

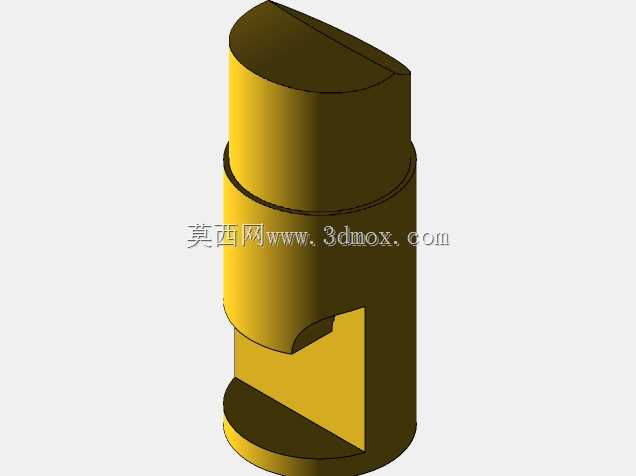

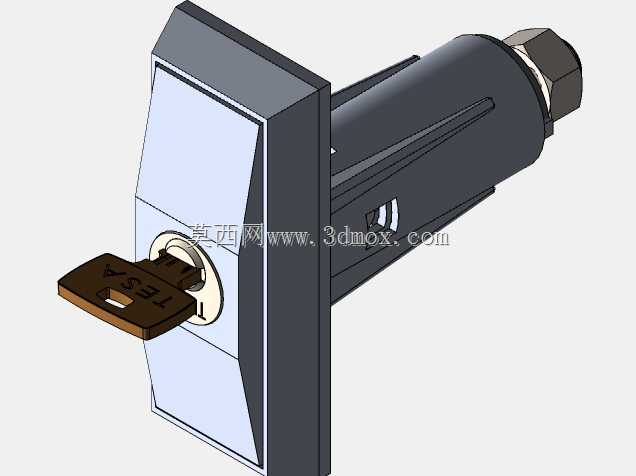

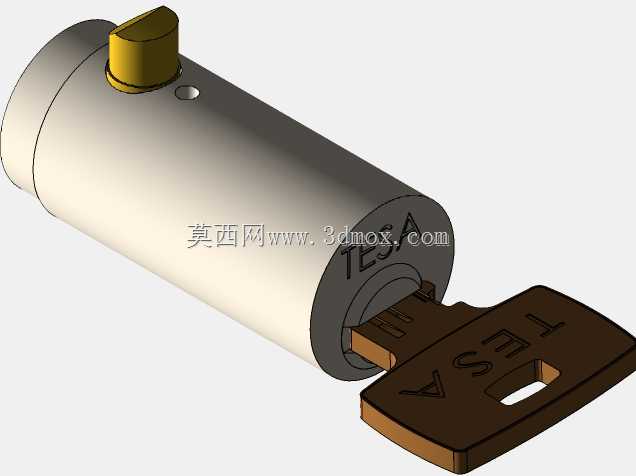

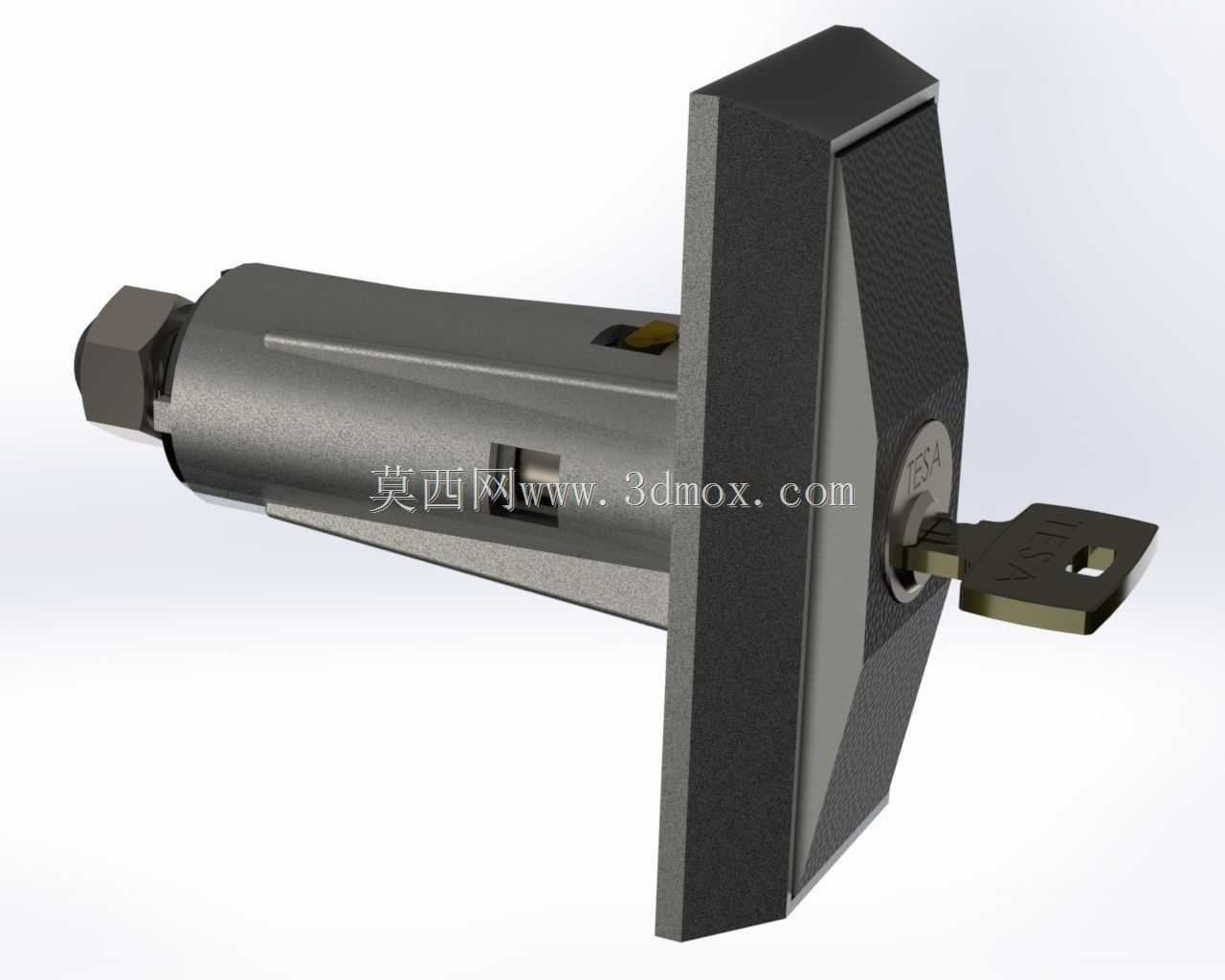

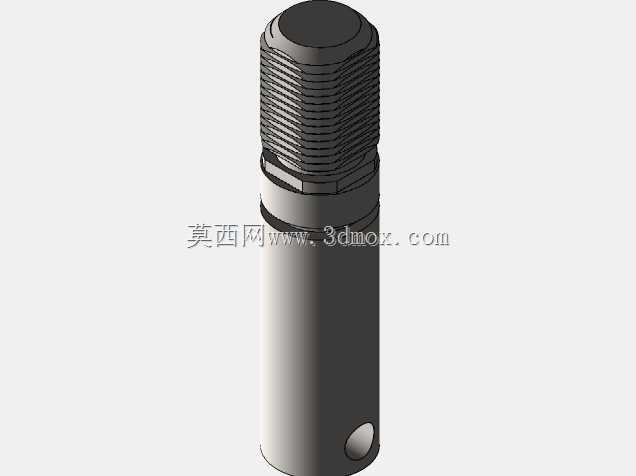

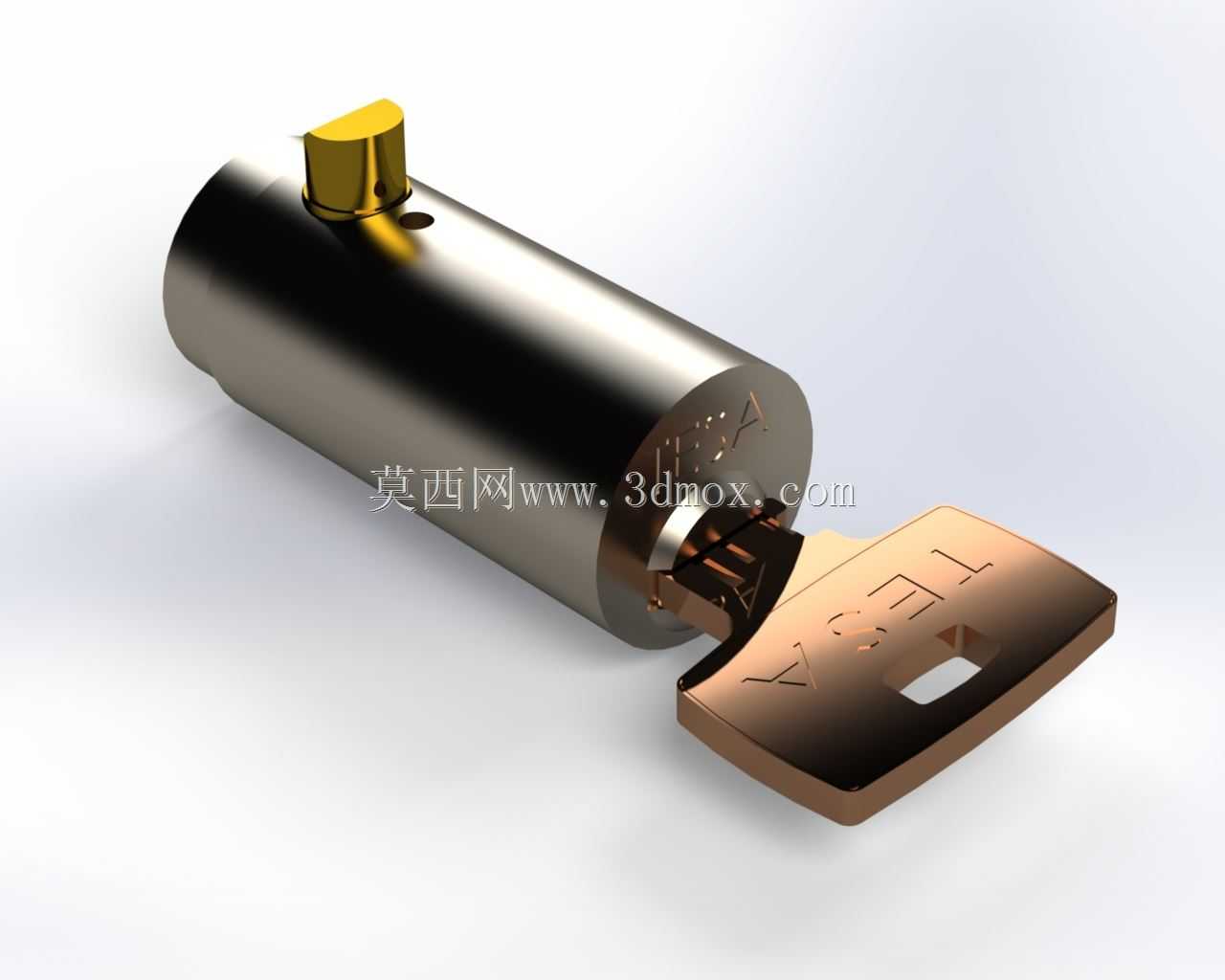

　　从功能特性来看，这款锁具采用T形握持结构，相比传统的平面转舌锁，操作人员在开启时不需要额外借助钥匙作为施力杠杆，直接握持T形手柄即可完成解锁后的转动开门动作，戴劳保手套操作时也能获得足够的施力接触面，不会出现打滑脱手的情况。锁芯集成在手柄基座内部，钥匙插入后转动即可解锁锁止机构，解锁后手柄会自动弹出至可握持的角度，不需要额外抠取手柄，这一设计在柜门与安装面齐平的嵌入式设备上实用性极强，避免了传统内嵌式手柄需要预留抠取空间、容易积灰卡滞的问题。锁舌部分采用圆柱形转舌结构，转动90度即可完成锁止与解锁的状态切换，锁舌尾部的六角调节结构可以根据不同柜门的壁厚调整锁止的压紧量，适配1mm到5mm厚度范围的金属柜门安装，不需要额外定制不同长度的锁体。

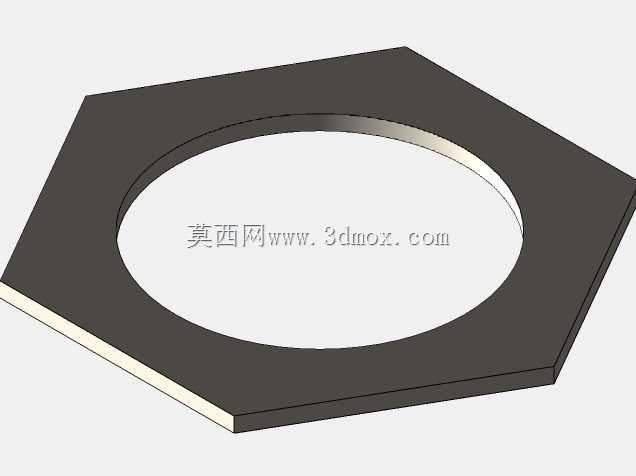

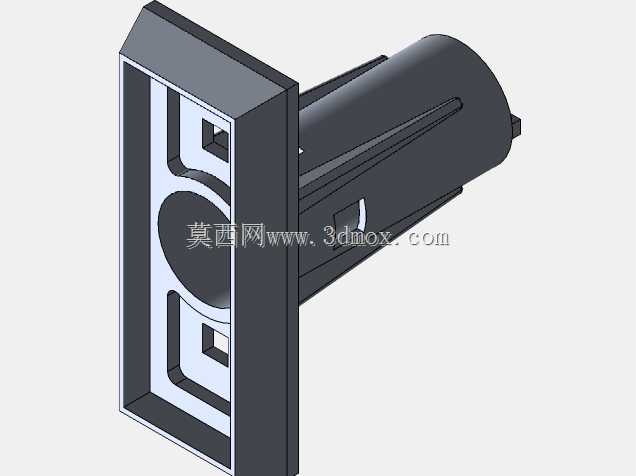

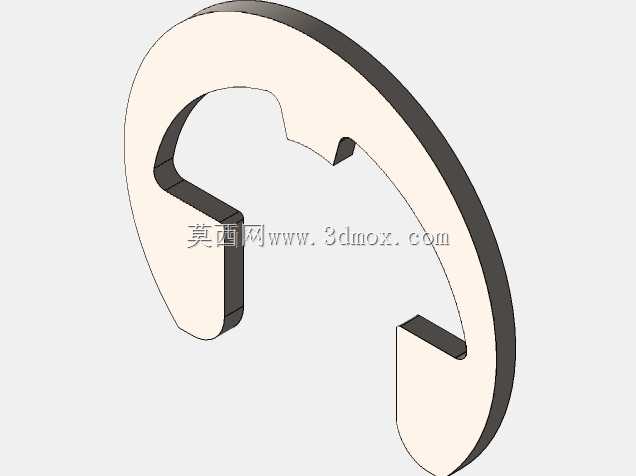

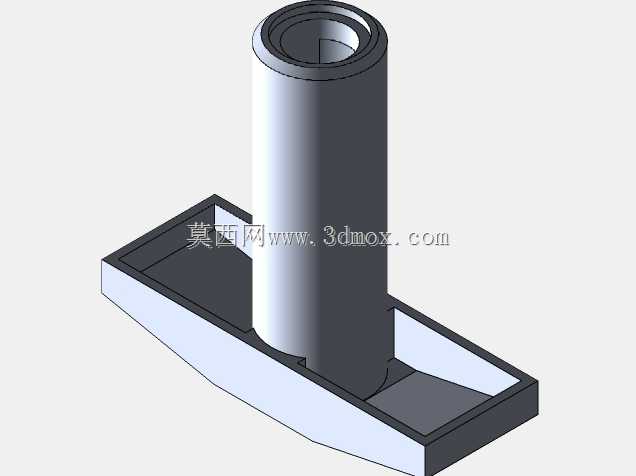

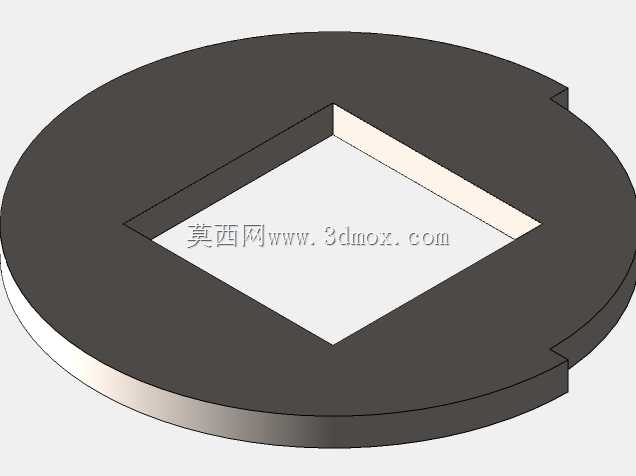

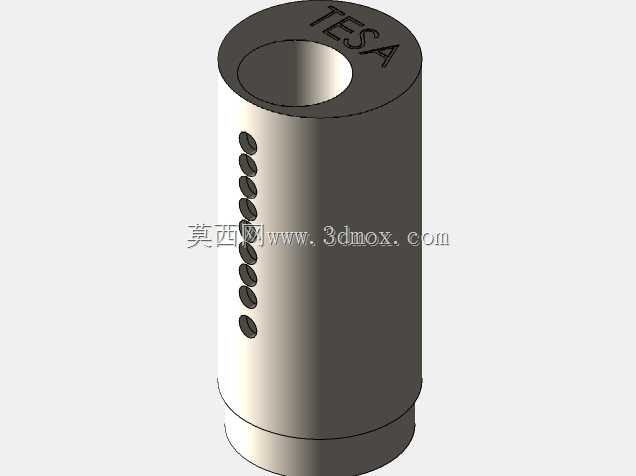

　　设计思路上，这款锁具的整体结构采用模块化拆分，主要分为手柄基座、锁芯组件、弹出复位弹簧、转舌锁止件、尾部固定螺母几个部分，所有零部件都采用冲压与机加工结合的工艺成型，装配时不需要复杂的焊接或者粘接工序，通过卡扣与紧固件即可完成整锁组装，适合批量生产时的流水线装配。手柄的握持面做了细微的防滑纹理处理，既不会因为过于光滑导致操作打滑，也不会因为纹理过深积攒灰尘污渍，方便运维人员日常清洁。锁芯采用通用的弹子锁芯结构，钥匙的互开率控制在千分之三以内，满足自助设备的基础安防需求，如果有更高等级的权限管控需求，也可以替换成同安装尺寸的叶片锁芯，不需要改动锁体的整体安装结构。基座与柜门接触的位置加装了橡胶密封垫圈，安装后可以达到IP54级别的防护能力，避免户外使用时雨水、灰尘从安装缝隙进入柜体内部，腐蚀内部的电气元件。

　　从安装边界来看，这款锁具的柜体开孔尺寸为标准的18mm直径圆孔，安装时只需要在柜门的对应位置冲切或者钻削出标准圆孔，将锁体从柜门外侧插入开孔，在柜门内侧用配套的六角锁紧螺母拧紧固定即可，不需要额外加工异形定位孔，适配现有多数自助设备的柜门开孔标准，替换旧锁时也不需要重新改动柜门结构。锁体整体插入柜体内部的长度为62mm，安装时需要确认柜门内侧距离内部元器件的最小间隙大于65mm，避免锁体尾部与内部的货道、电气线路产生干涉。T形手柄在弹出状态下，距离柜门安装面的最大突出高度为38mm，设计柜体周边结构时需要预留足够的手柄转动空间，保证手柄转动90度的过程中不会与周边的门框、装饰件产生碰撞。锁止状态下手柄与基座表面齐平，突出高度仅为2mm，不会因为突出结构过多导致过往人员磕碰，也能减少外力恶意破坏的受力点。

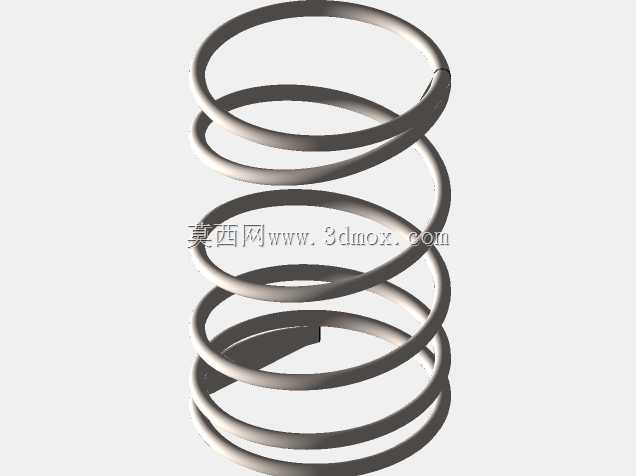

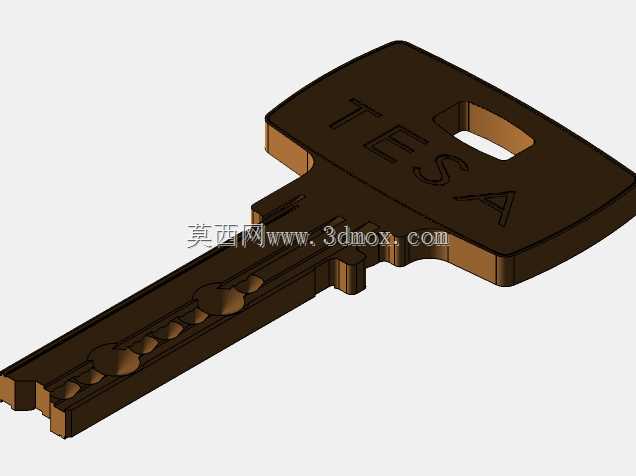

　　在实际选型适配时，需要注意这款锁具的锁舌转动方向可以根据柜门的开合方向进行调整，只需要在安装前将转舌件调整到对应锁止角度即可，不需要单独采购左开或者右开的特定型号，能够减少备件的库存种类。锁体的主要承重结构采用锌合金压铸成型，表面做喷塑处理，耐磨性能优异，长期暴露在户外紫外线环境下也不会出现明显的褪色或者涂层脱落问题，钥匙采用铜质基材，长期插拔不会出现明显的磨损变形，避免钥匙打滑无法解锁的问题。弹出机构的弹簧采用304不锈钢材质，在潮湿环境下也不会出现锈蚀失效的问题，保证解锁后手柄能够正常弹出，减少运维过程中的故障概率。
