工业柜用嵌入式锁定面板结构设计

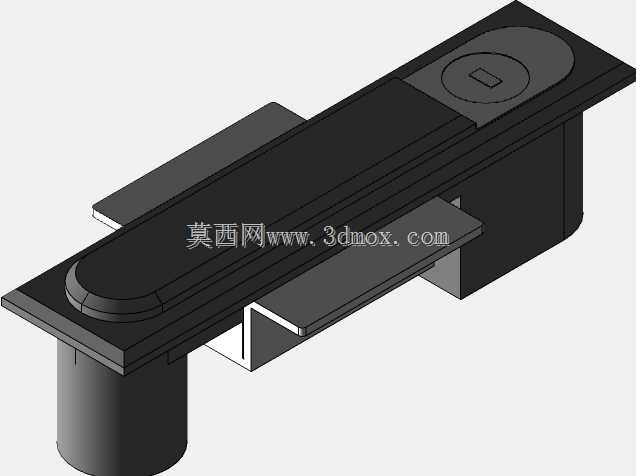

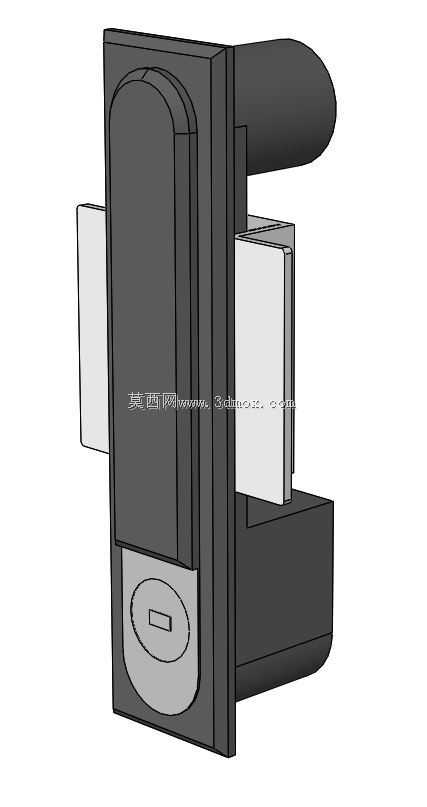

　　这款锁定面板主要面向工业电气柜、户外设备机柜、自动化生产线旁的工具存储柜等场景设计，是设备柜体防护体系里的核心执行部件，日常承担着柜体门体的闭合锁止、权限管控、防误开防护的作用，避免非授权人员触碰柜内带电部件、精密调控元件或者专用工装工具，也能在设备运行过程中防止门体受振动松脱引发安全隐患。从结构设计逻辑来看，整体采用了嵌入式安装的思路，面板主体贴合柜门外表面安装，锁体结构穿过门板预留的安装孔伸入柜体内部，背部的锁舌组件直接和柜体侧框的锁扣位配合，不需要在门板表面额外加装突出的锁具支架，既能够减少外部突出结构被磕碰损坏的概率，也能让柜体外观保持整洁统一，适配各类工业场景下的规整化设备外观要求。功能层面，

　　这款锁具集成了手动扳把解锁与锁芯锁止双重结构，日常运维人员持授权钥匙解锁后，扳动外侧的弧形把手即可带动内部锁舌回缩完成开门，锁止状态下扳把被锁芯结构限位无法扳动，能够有效避免无关人员随意开启；锁芯位置做了下沉式设计，和面板下部的圆弧区域齐平，不会因为外部剐蹭导致钥匙孔变形堵塞，适配车间多粉尘、有轻微磕碰的作业环境。安装边界上，面板主体为矩形薄壳结构，安装时需要在门板上开出对应尺寸的矩形安装孔，面板背部的定位凸台能够直接卡入安装孔完成预定位，只需要在门板背部用配套的卡件或者紧固件锁紧即可完成固定，不需要复杂的调校工序；锁舌的伸缩行程做了冗余设计，能够适配1.2mm到2.5mm厚度范围内的常见冷轧钢柜体门板，

　　不需要针对不同板厚单独调整锁体安装位置，通用性较强。细节设计上，把手的握持区域做了圆弧过渡处理，操作人员戴劳保手套操作时也能顺畅施力，不会出现硌手或者打滑的问题；面板和门板贴合的边缘预留了密封胶条的安装槽位，加装配套密封胶条后可以达到IP54左右的防护等级，能够阻挡日常的粉尘飞溅、少量淋水侵入锁体内部，适配户外机柜、车间潮湿区域的设备使用需求。内部的传动结构做了简化设计，扳把和锁舌之间通过刚性拨块直接传动，没有多余的连杆结构，长期使用过程中不容易出现传动卡滞、零件松脱的问题，日常维护只需要定期在锁芯和拨块转动位置加注少量润滑脂即可，不需要频繁拆解检修，能够降低设备后期的运维成本。
