咖啡鲜果品质分选机架体结构设计

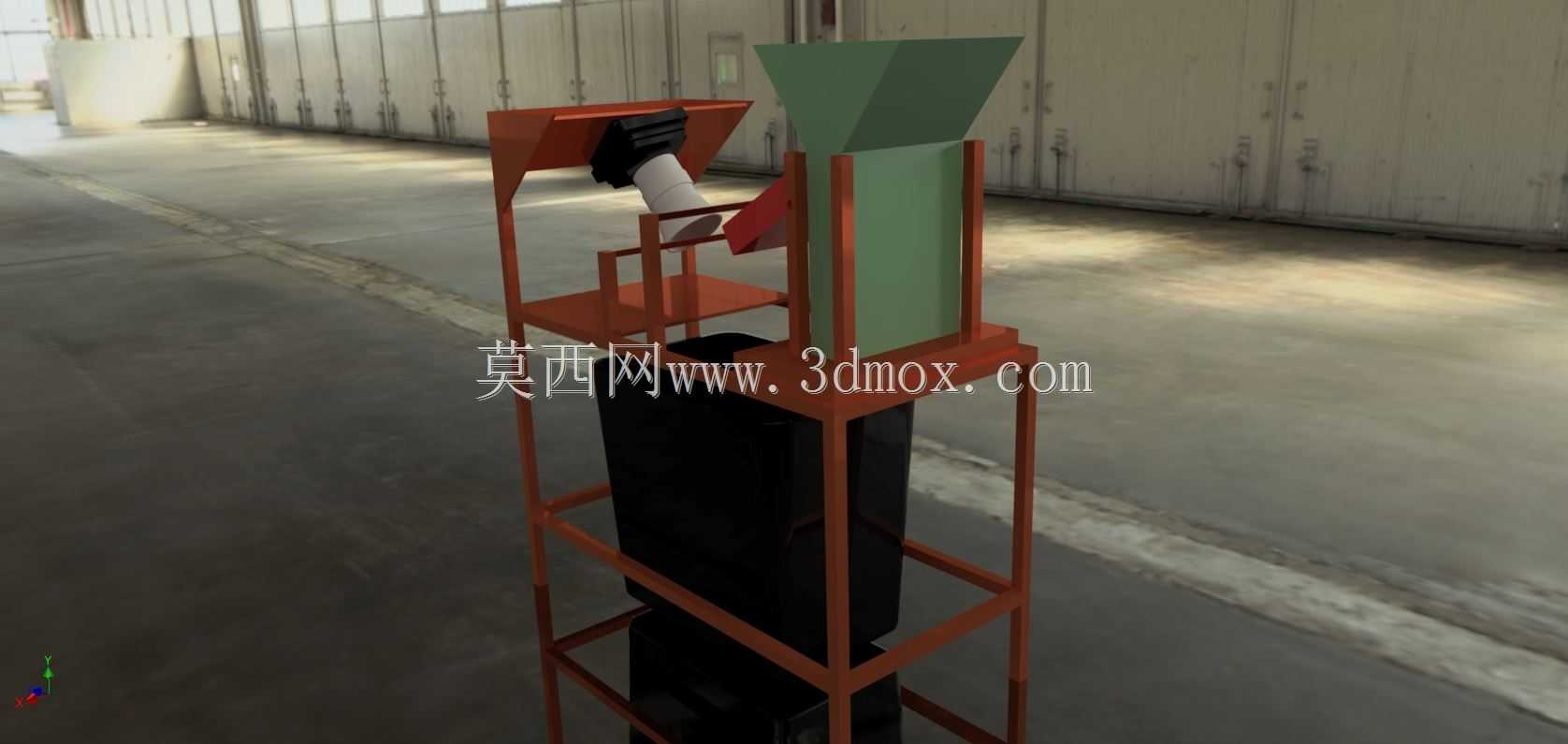

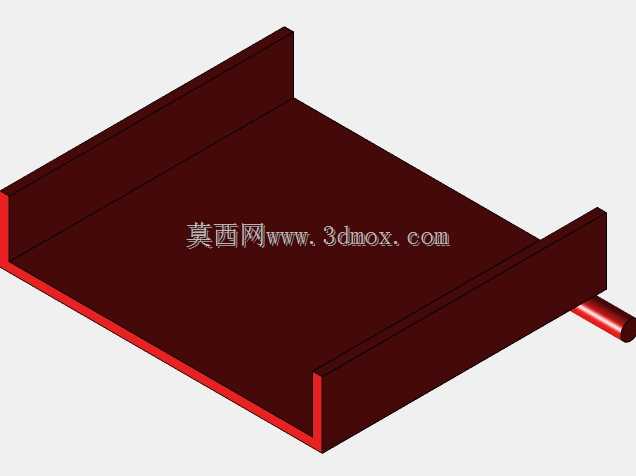

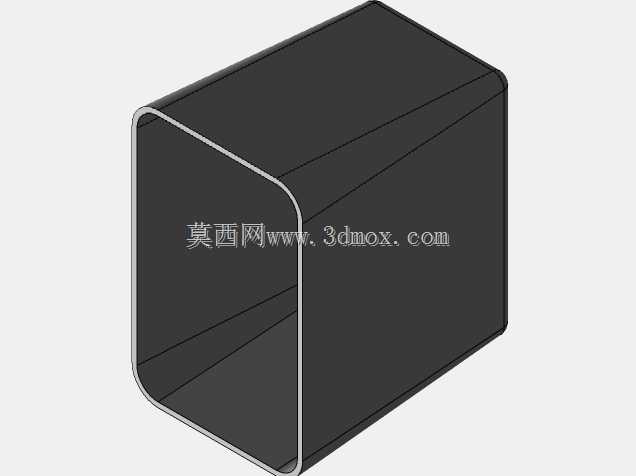

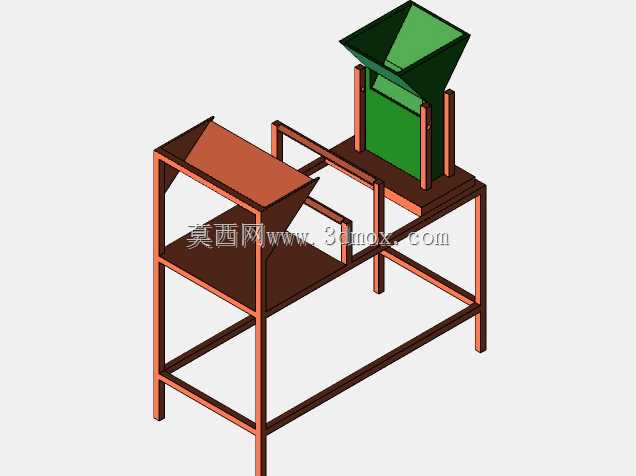

　　这套架体结构针对咖啡初加工环节的鲜果分选场景设计，适配小型咖啡种植园、初加工合作社的产后处理需求，解决咖啡鲜果采收后人工分选效率低、品质分级一致性差的痛点。设备整体采用方管焊接机架作为承载主体，底部预留接料桶安装空间，上层设置倾斜进料斗，进料斗采用上宽下窄的渐缩结构，能够容纳单次15-20kg的鲜果投料量，避免鲜果在进料口发生架桥堵塞，进料段下方衔接导向滑道，滑道角度设置为27度，刚好匹配咖啡鲜果的自然滚落摩擦系数，不需要额外设置振动送料结构就能让鲜果匀速进入分选工位。机架的层板布局充分考虑了操作维护的便利性，分选执行机构的安装高度距离地面1100mm，刚好适配操作人员站立作业的视线高度，不需要弯腰或者抬手就能完成日常的卡料清理、

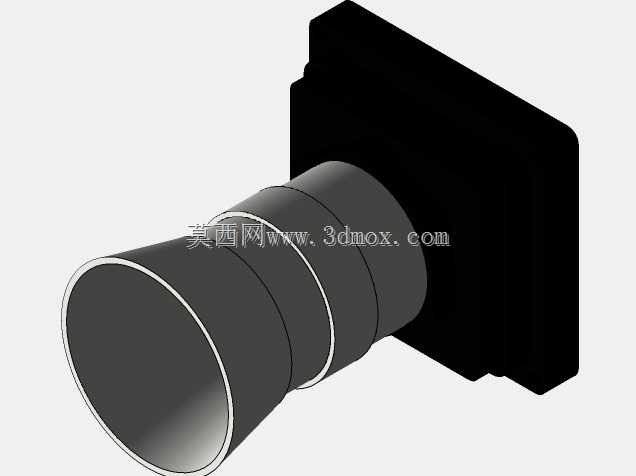

　　参数调整作业，机架底部的四根支脚预留了膨胀螺栓安装孔，能够直接固定在水泥硬化地面上，整体安装占地尺寸为长850mm、宽600mm、高1700mm，不需要额外预留过大的操作空间，适合小型加工车间的紧凑布局。设计过程中优先考虑了设备的拆装运输便利性，整体机架分为上下两个模块，上下模块之间采用螺栓连接，不需要焊接作业就能完成现场组装，进料斗采用薄钢板折弯成型，表面做喷塑防锈处理，能够适应加工车间高湿度的工作环境，避免咖啡鲜果的汁液腐蚀结构件。分选工位的侧边预留了检测元件的安装位，能够适配不同的色选、大小分选执行组件，用户可以根据自身的分级需求更换对应的分选模块，不需要重新加工架体结构。架体的受力点全部做了三角加强筋设计，

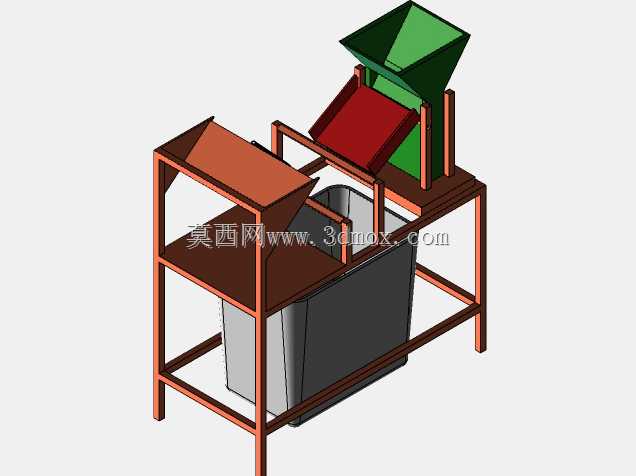

　　即使满载投料时也不会出现架体晃动的问题，接料区域的空间能够同时容纳三个标准周转桶，分别对应不同等级的分选后物料，分选完成的鲜果可以直接顺着出料滑道落入桶内，不需要额外设置输送结构，减少了设备的整体制造成本。在结构细节上，所有与鲜果接触的棱边都做了圆角打磨处理，避免刮伤咖啡鲜果表皮影响后续发酵品质，机架的层板上预留了多个长条安装孔，能够兼容不同尺寸的执行元件安装，后期升级改造不需要重新在架体上打孔，降低了设备的迭代改造成本。
