板材加工自动化上下料分拣设备结构

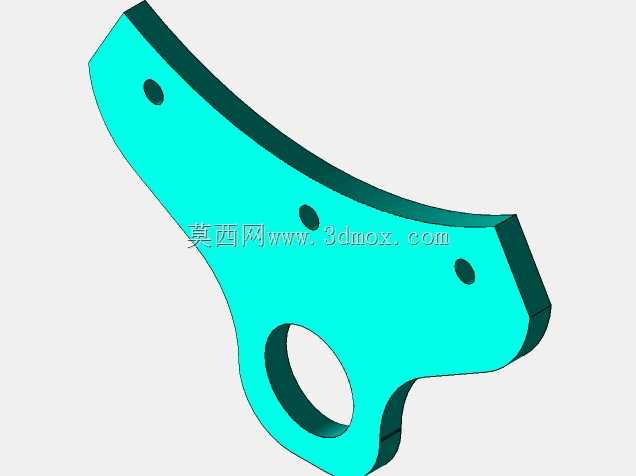

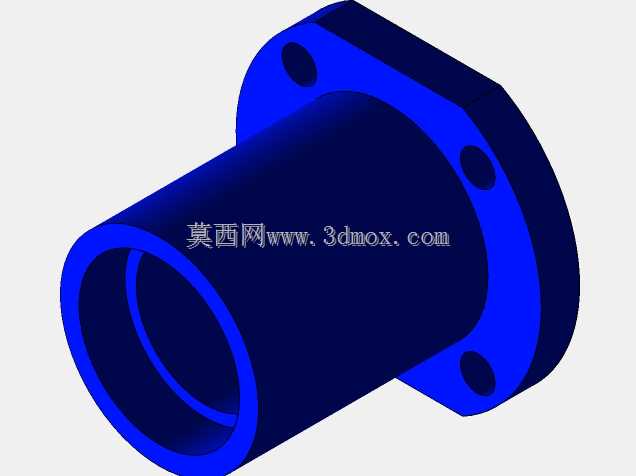

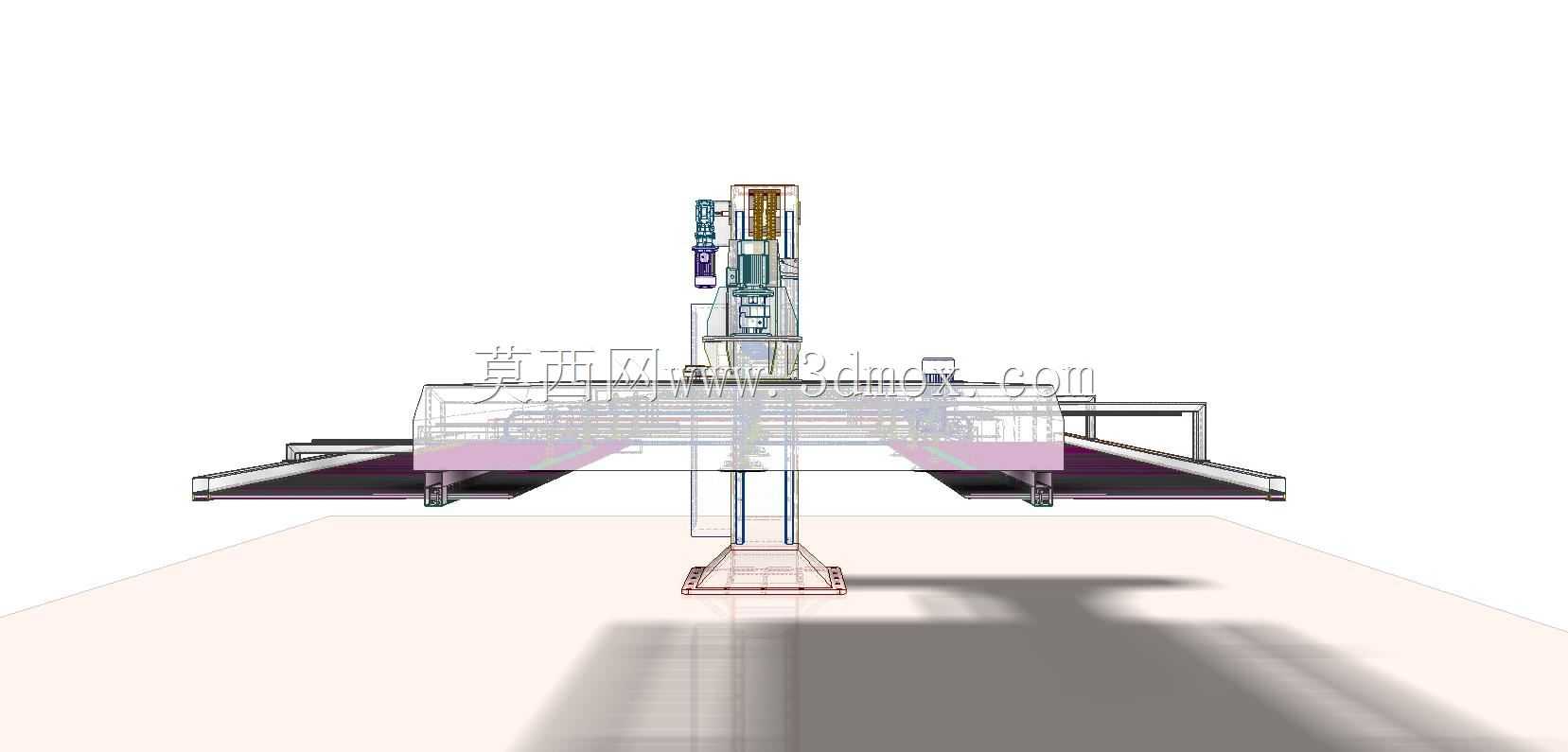

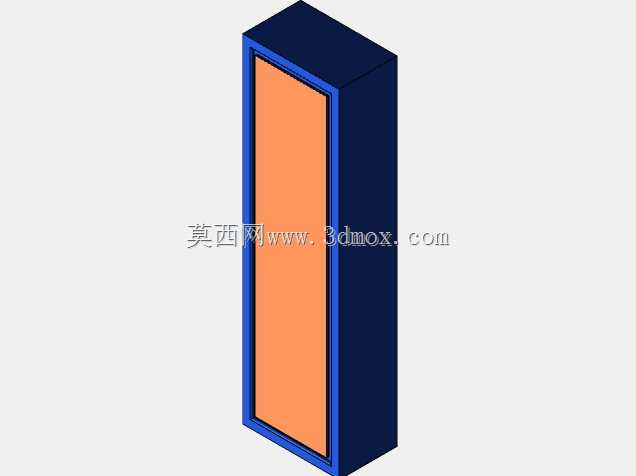

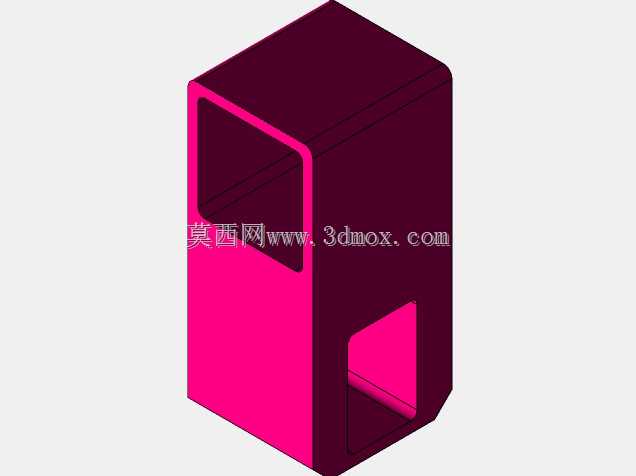

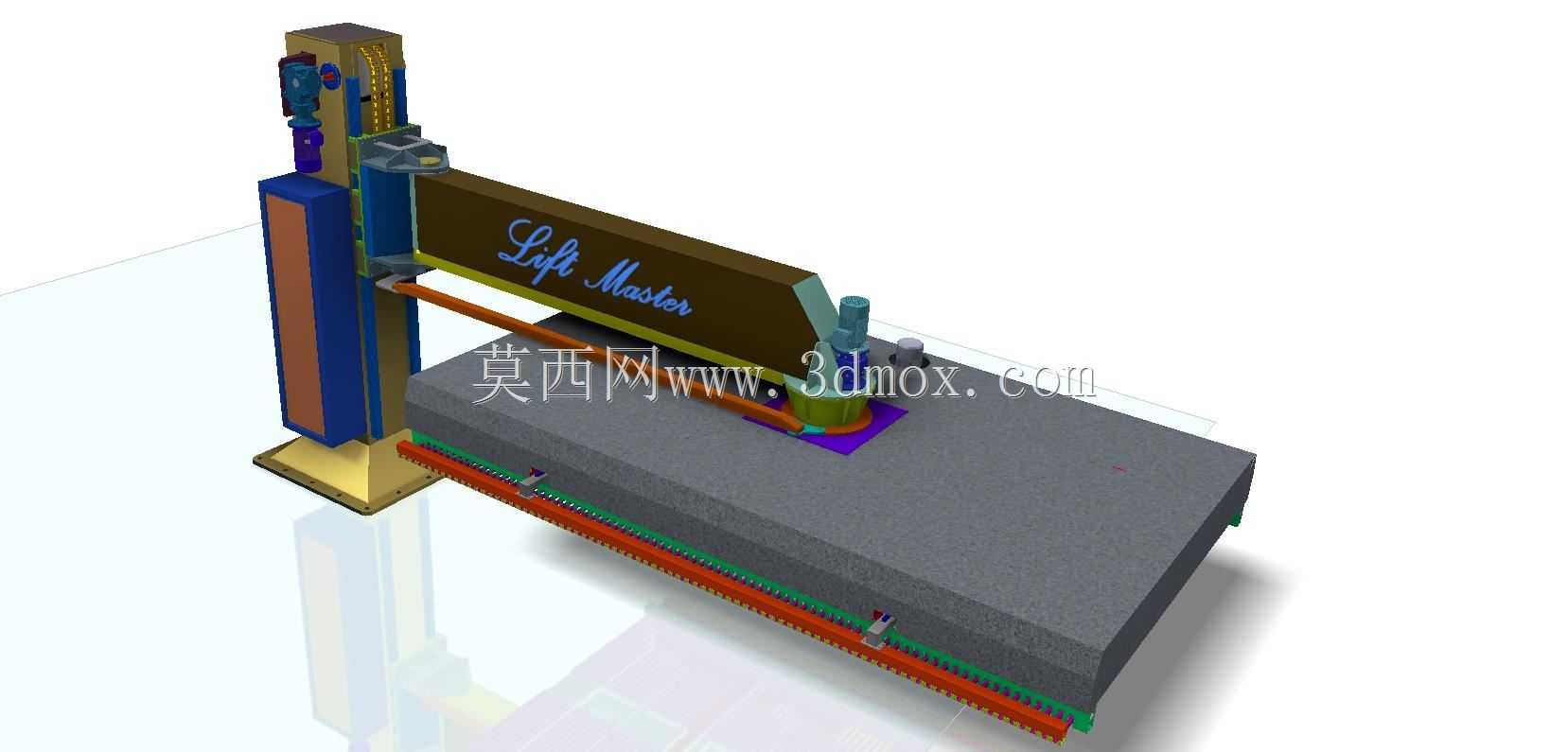

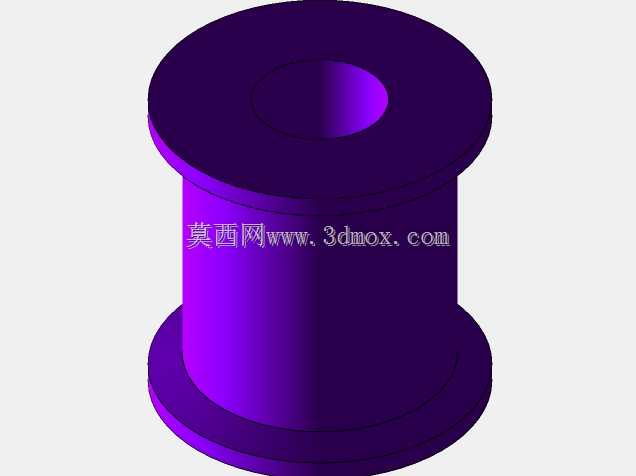

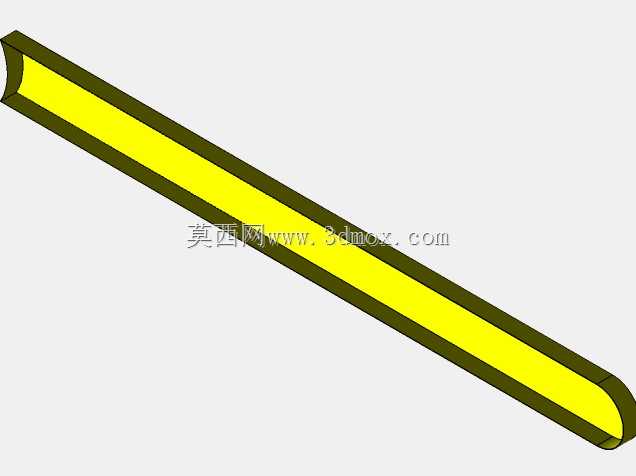

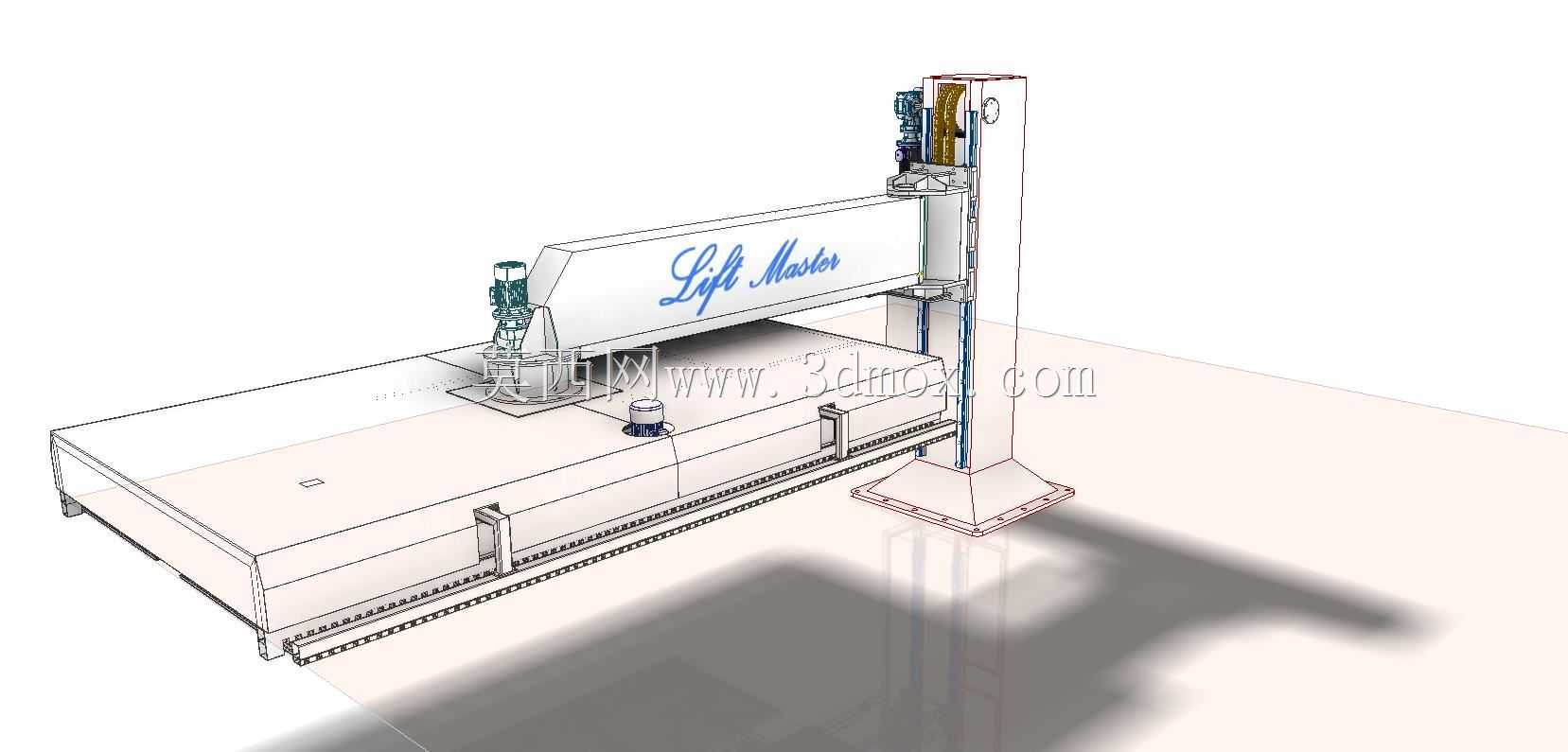

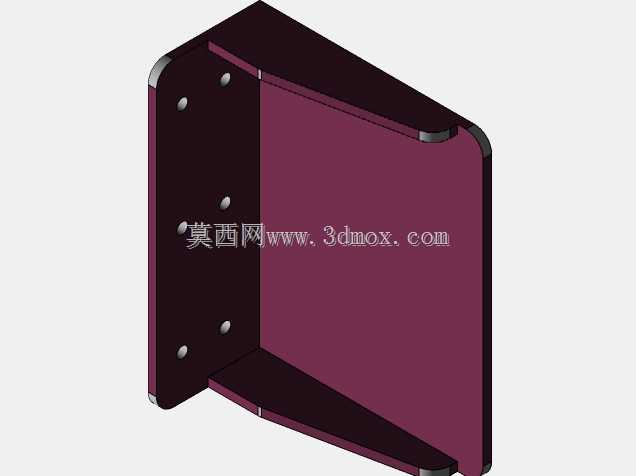

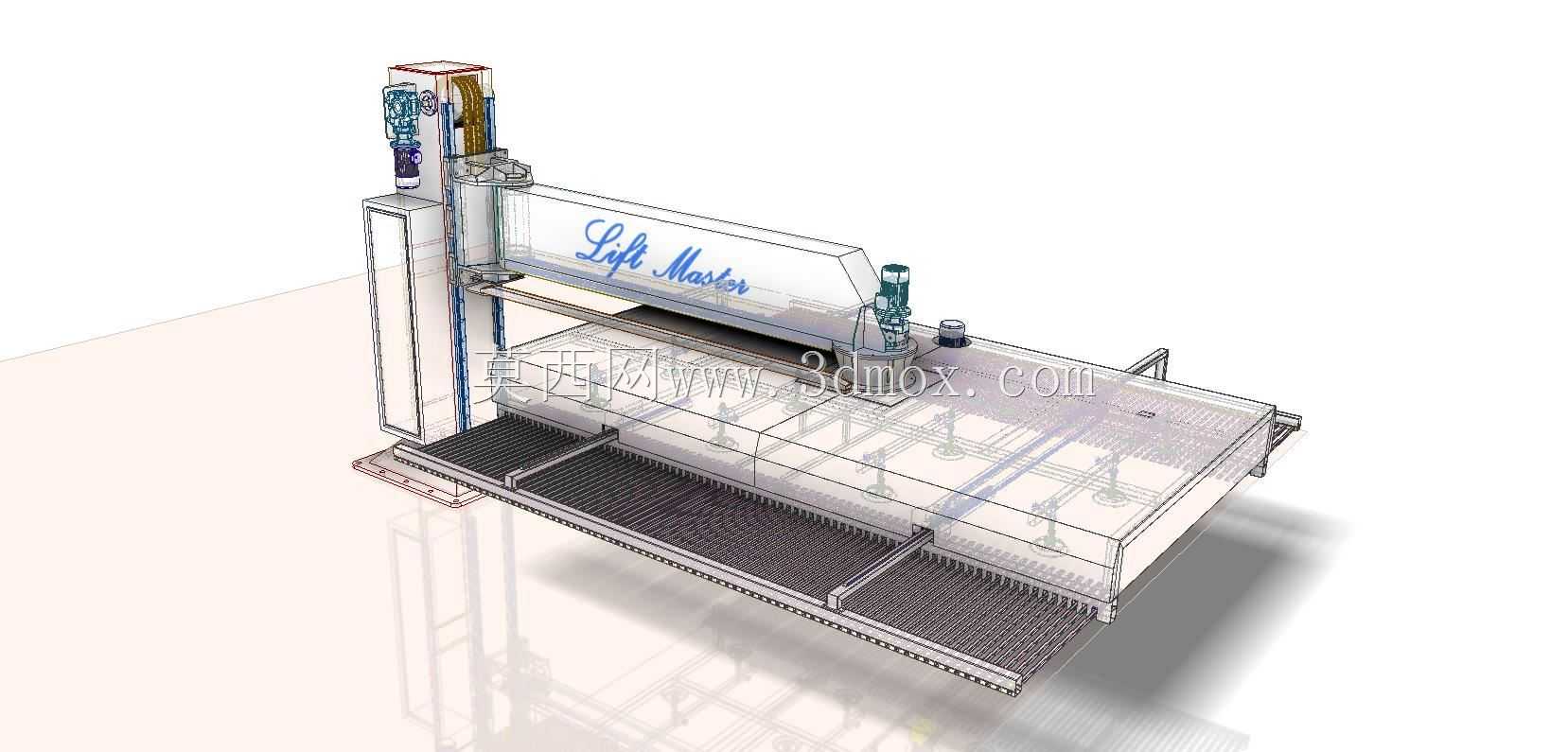

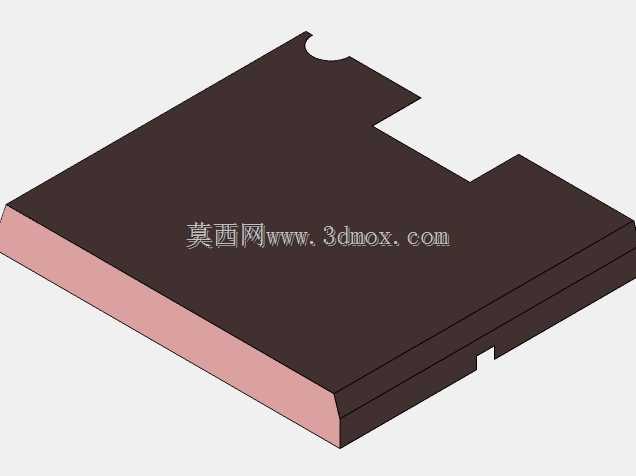

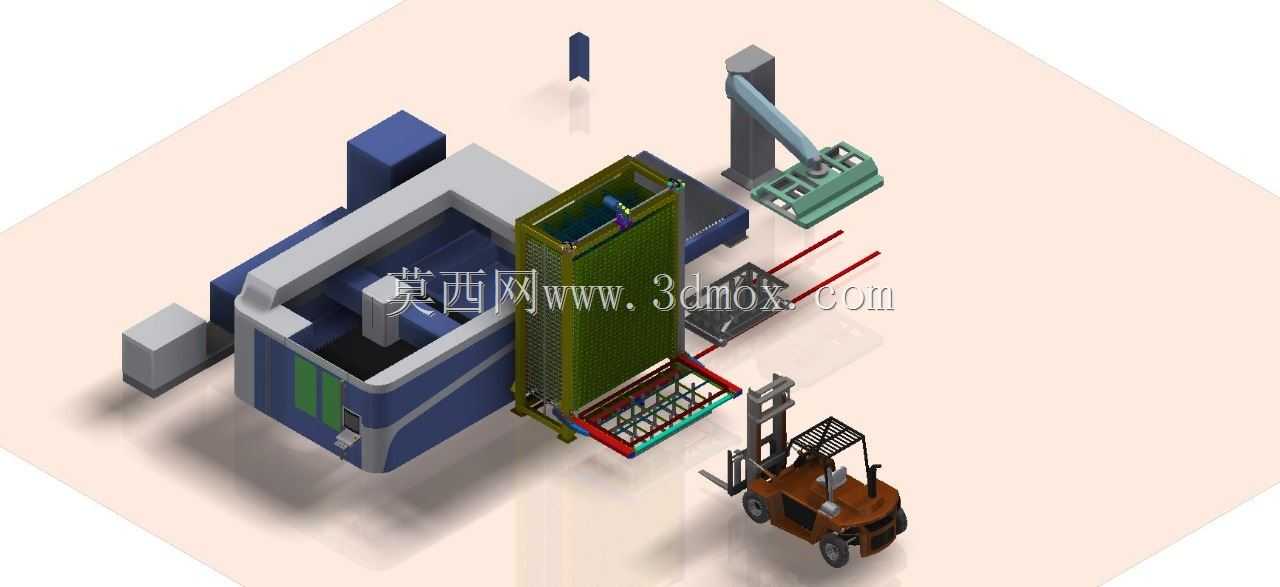

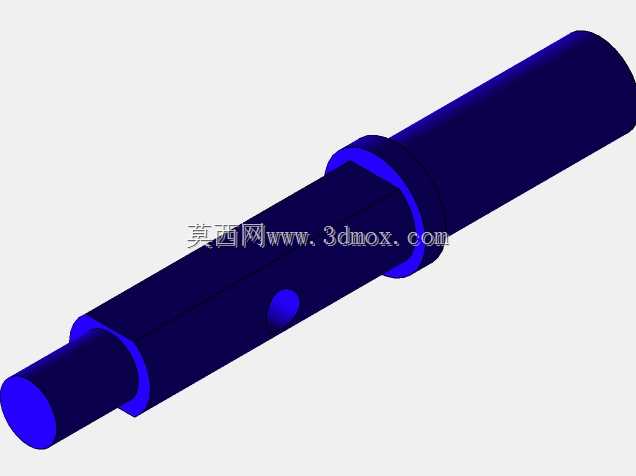

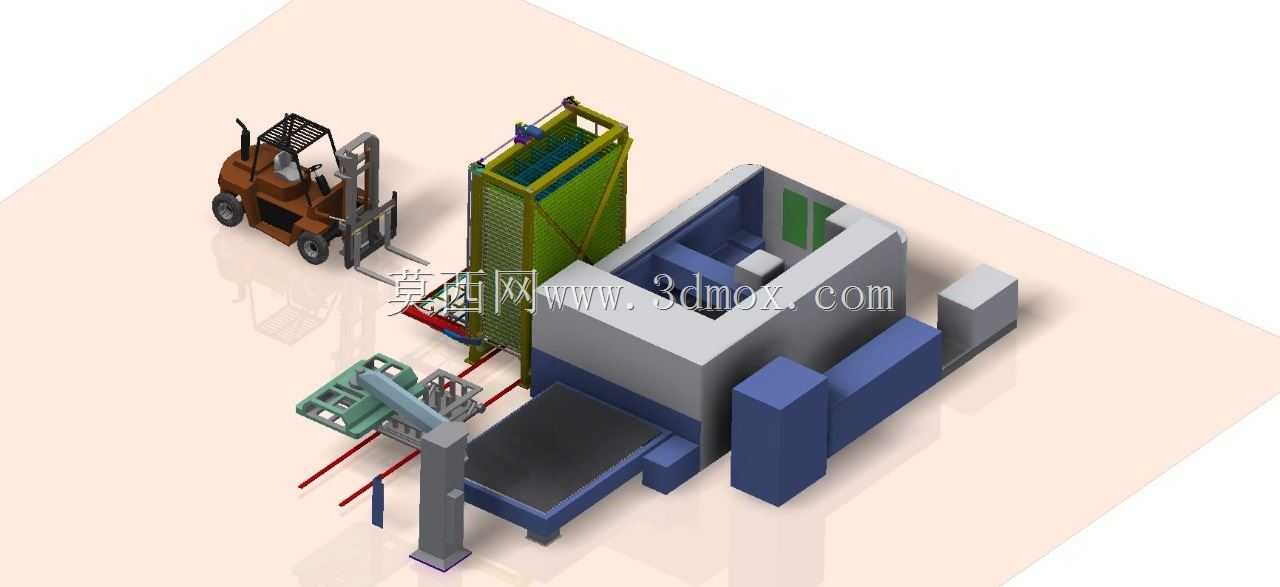

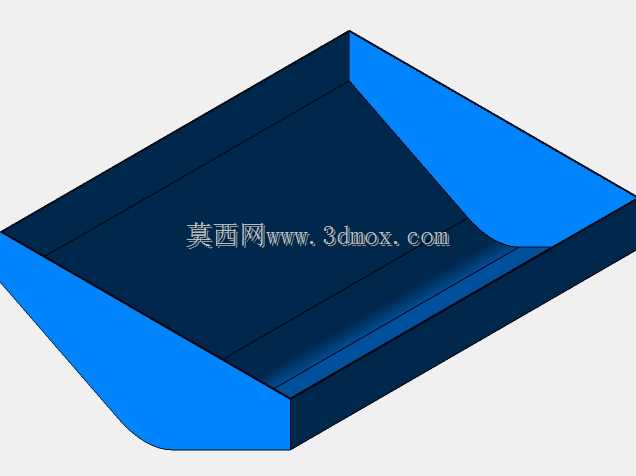

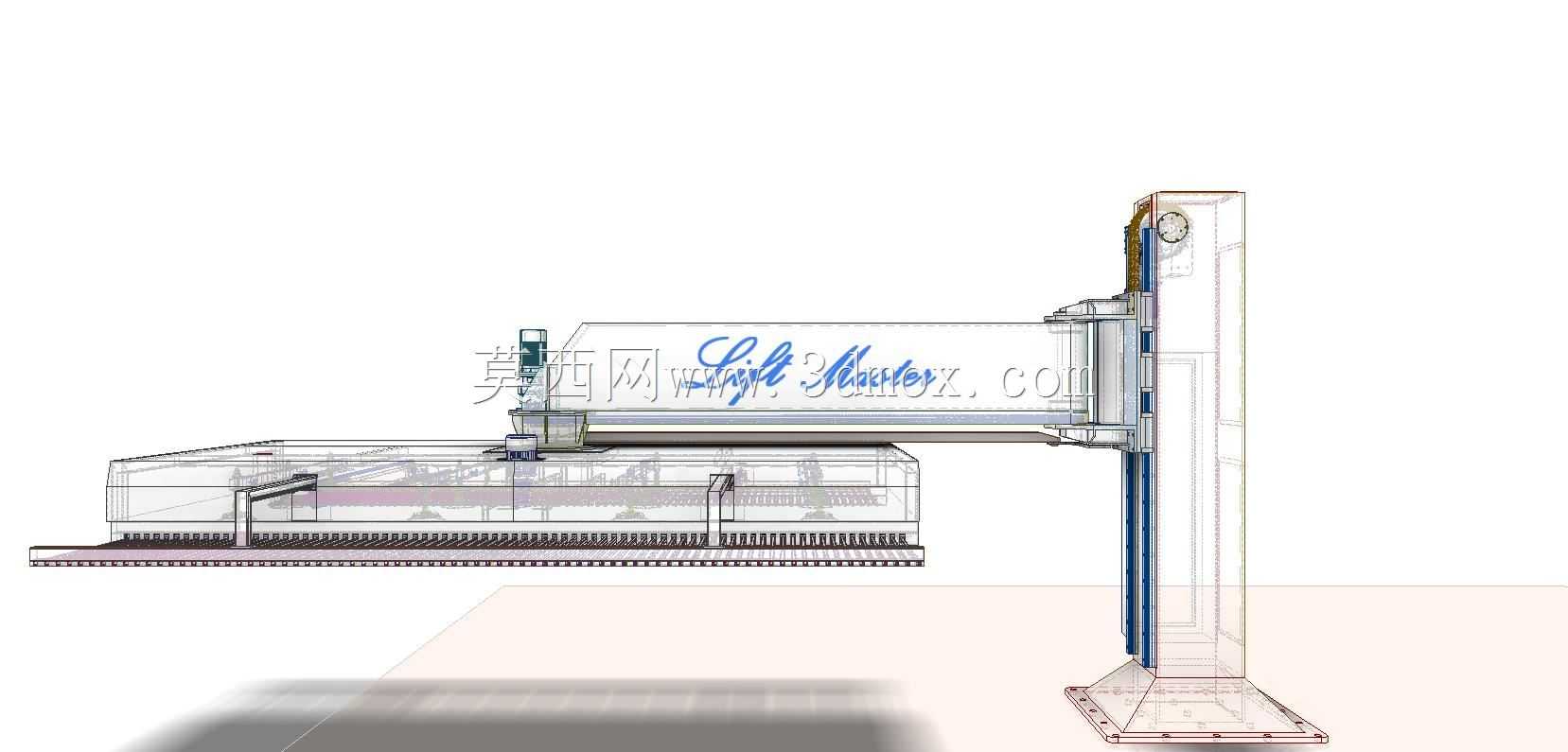

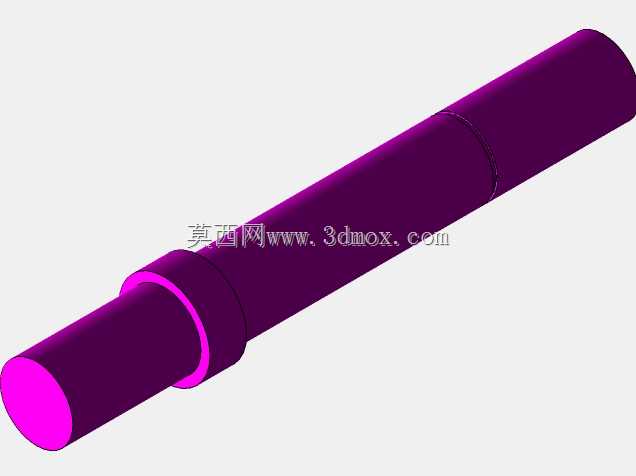

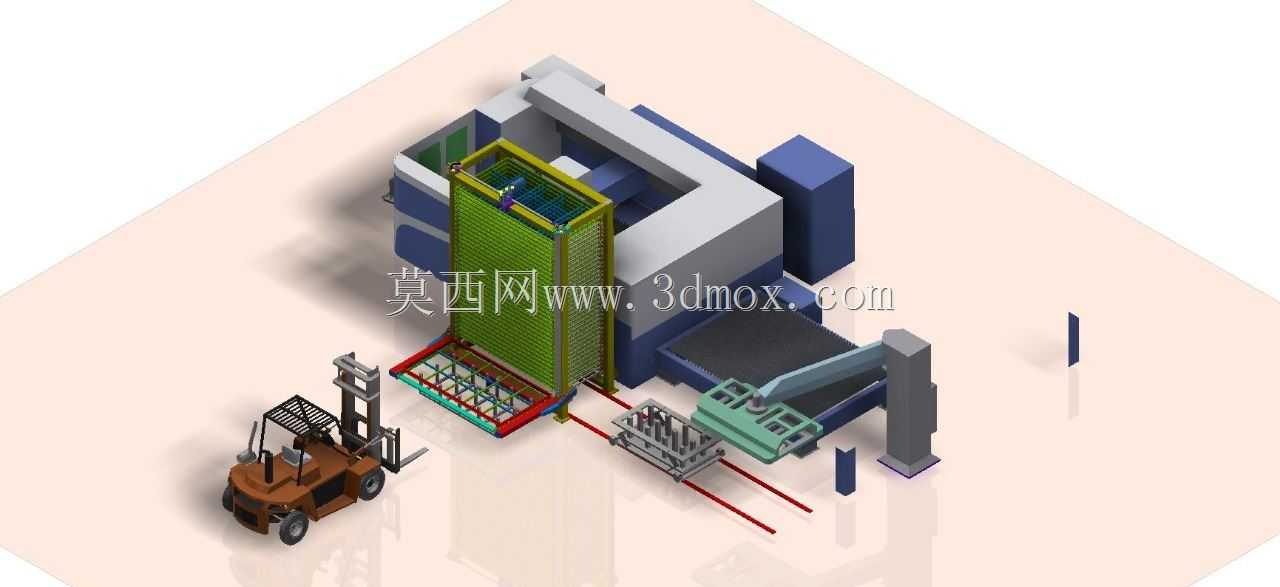

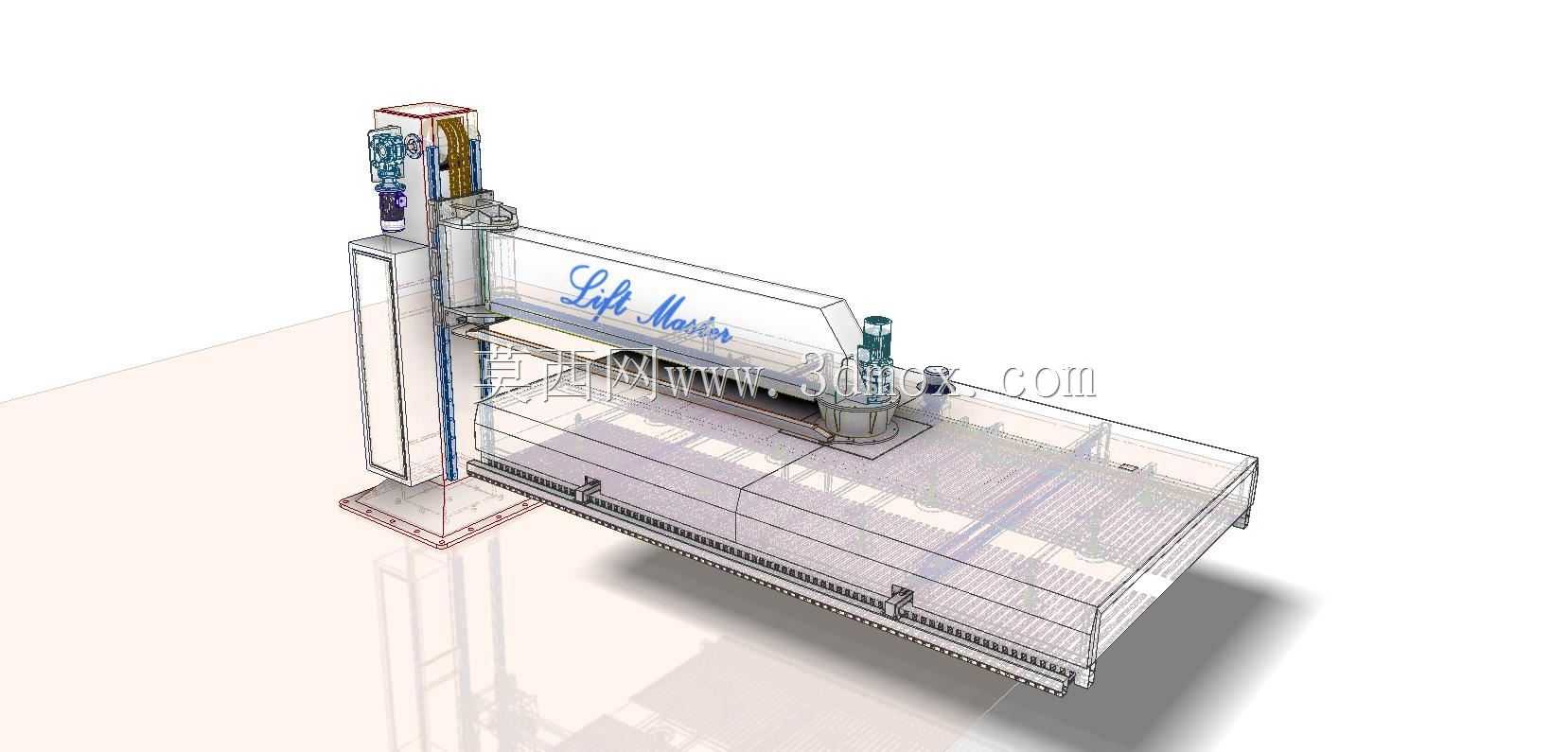

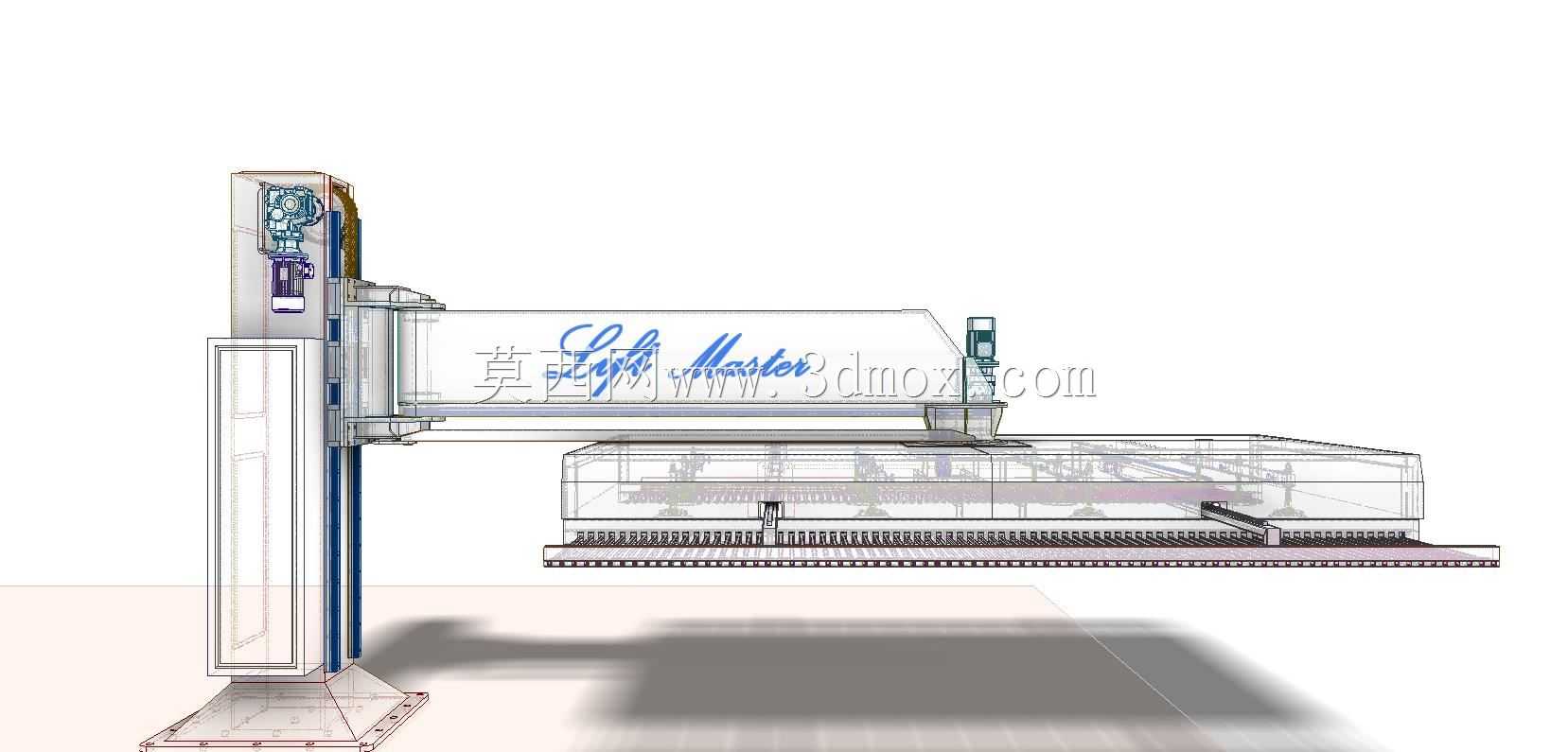

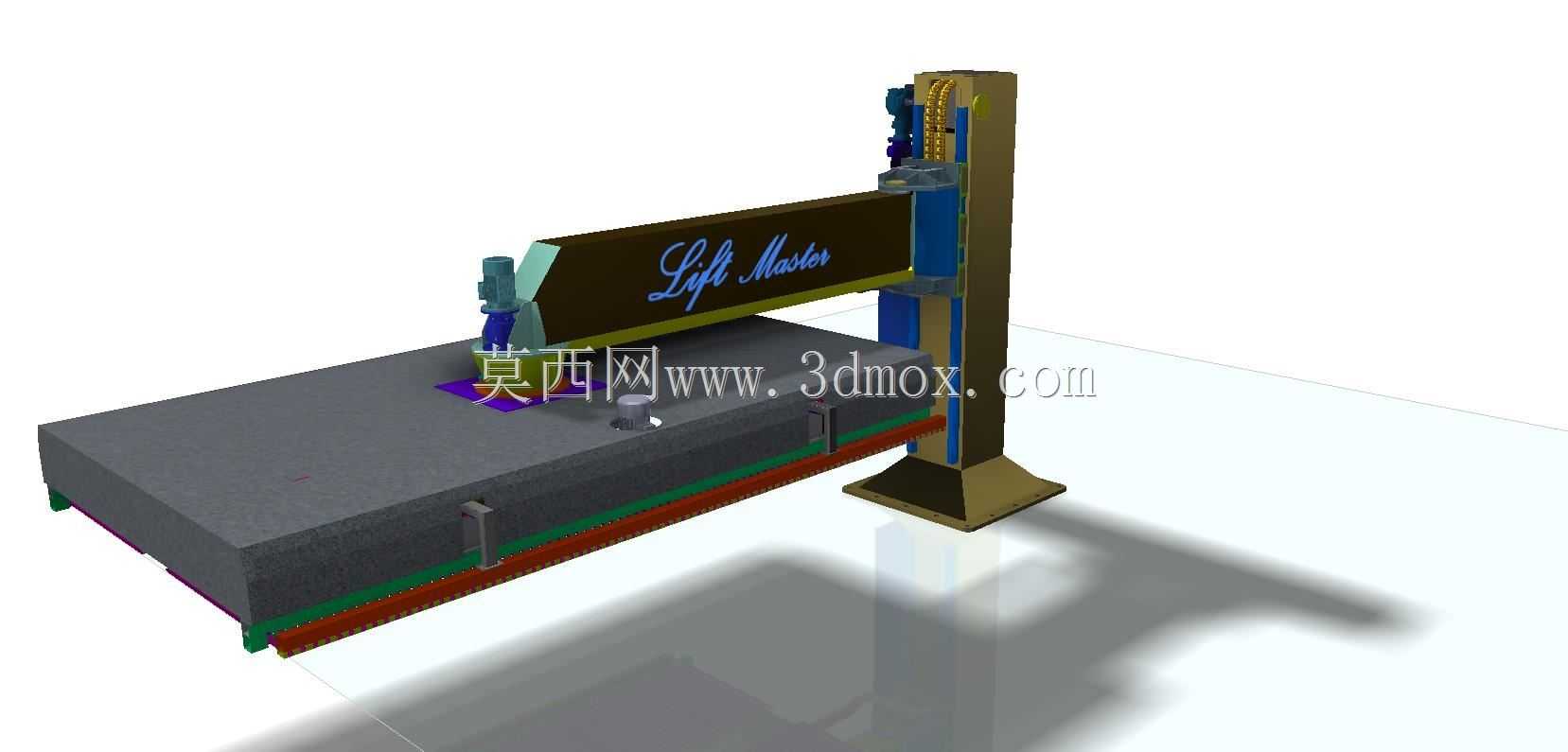

　　这套设备主要对接数控板材切割工位，解决切割工序前后的物料流转痛点，覆盖未加工板材上料、成品工件分拣、废料骨架归集全流程作业，适配激光、等离子等多数平面板材切割设备的产线布局需求。从结构设计逻辑来看，设备采用龙门跨架式布局，横跨在切割工作台的进料侧与出料侧上方，纵向移动行程覆盖整个切割台面的幅面范围，横向移动模组搭载末端执行组件，可在X、Y、Z三个轴向上实现精准定位，Z轴行程预留足够的抬升高度，避免移动过程中与台面上的板材、切割头发生干涉。设备的核心执行单元分为两部分，负责未加工板材输送的是阵列式真空吸盘组，吸盘采用弹性缓冲安装座，可适应不同厚度板材的表面平整度差异，吸附时不会造成板材表面划伤，单组吸盘的吸附力经过冗余计算，

　　即使单吸盘失效也能保证整板搬运过程的稳定性，吸盘组的排布可根据常见板材幅面调整安装间距，适配不同规格的金属、非金属板材上料需求。另一组执行单元为耙臂式分拣结构，针对切割完成后与废料骨架分离的成品零件，耙臂可插入零件与骨架的缝隙中，通过抬升、平移动作将成品零件转移至侧边的成品料台，避免人工分拣时的磕碰划伤，也能减少人工取件等待切割设备停机的时间浪费。设备的进料端配置了链式输送台，未加工的整叠板材可放置在输送台面上，自动输送至吸盘取料位，输送台的辊道间距经过优化，不会出现板材卡滞、偏移的问题，台面高度与车间常用的板材转运料车高度匹配，方便人工补料时的对位操作。考虑到车间现场的安装边界，设备的立柱采用地脚螺栓固定在地面，

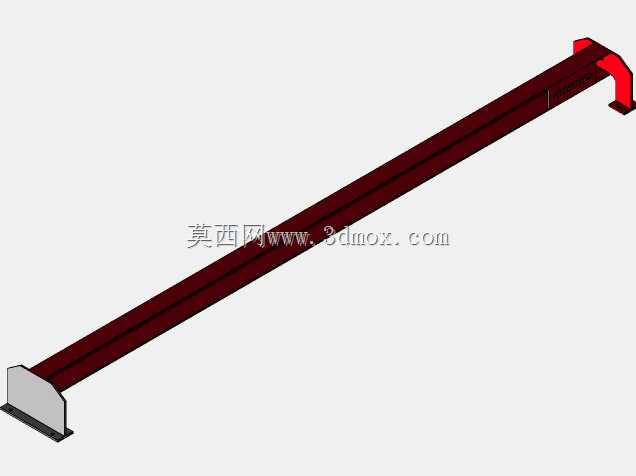

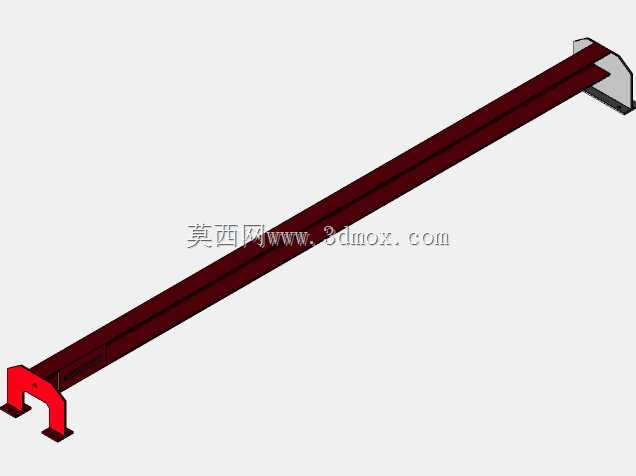

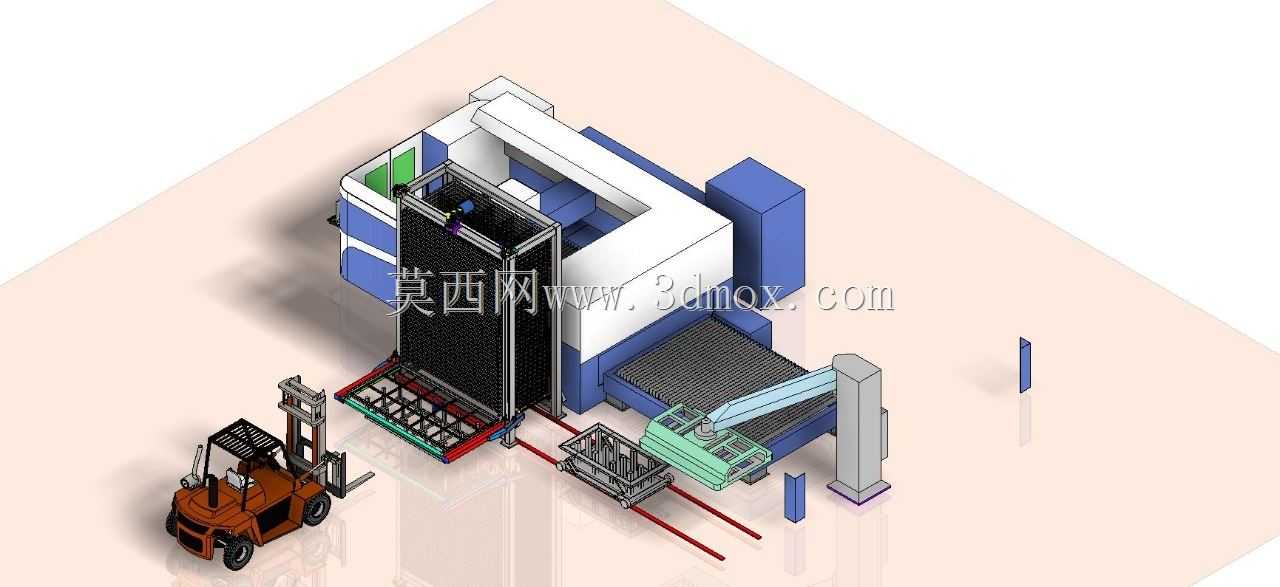

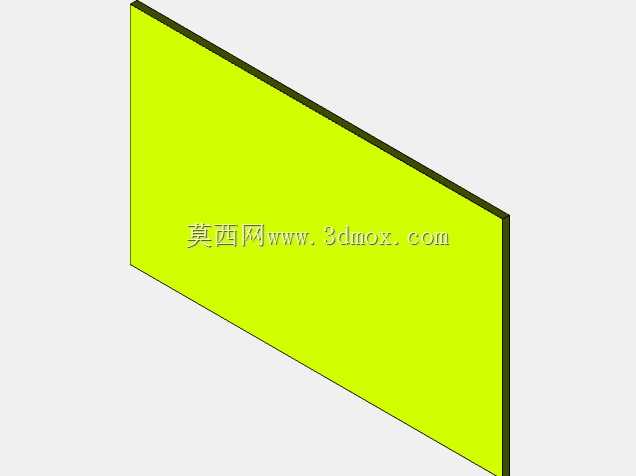

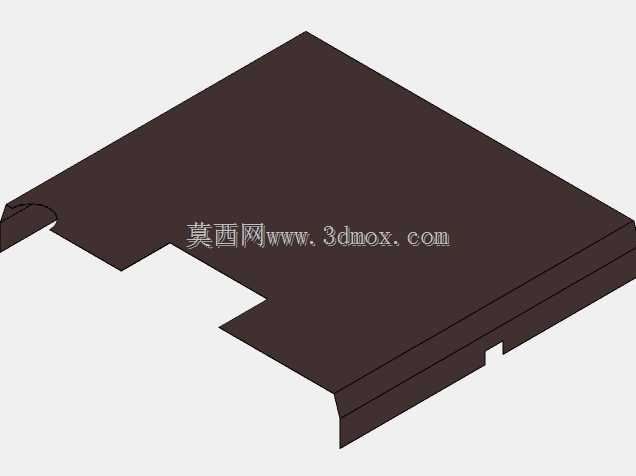

　　安装时需保证两侧立柱的平行度误差在允许范围内，避免龙门移动时出现卡顿，设备整体的外轮廓宽度比配套切割台面宽出1.2米左右，预留出侧边成品料台与废料归集区的放置空间，高度方向根据车间厂房净高设计，常规配置下顶部距离地面高度不超过3.5米，适配多数标准工业厂房的安装条件。设备的护罩采用透明防护板设计，既可以观察内部运行状态，也能防止作业过程中杂物掉落至传动模组内，护罩上预留了维护开口，方便日常对导轨、齿条等传动部件进行润滑保养。在实际产线应用中，这套设备可将单台切割设备的人工配置从2人减少至0.5人，仅需定时补料与归集成品即可，板材上下料与分拣过程可与切割工序并行作业，大幅提升切割设备的稼动率，避免设备等待物料的空转浪费。
