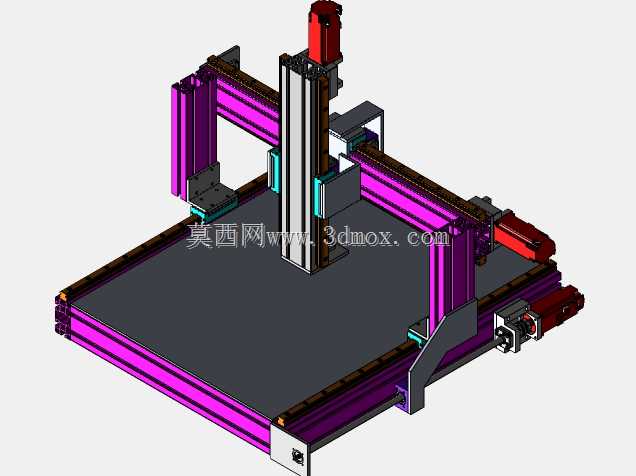

龙门式三轴直线运动作业平台结构

　　这套三轴运动结构采用经典龙门式布局设计，核心是实现X、Y、Z三个正交方向的精准直线位移，常见于3C电子零部件点胶、五金小件焊接、小型工件涂覆、PCB板检测等需要平面加垂直方向作业的工位场景，适配多类轻载工业作业需求，能替代人工完成重复度高、定位精度要求严苛的工序动作。从结构布局来看，Y轴采用双导轨双侧驱动的布置形式，两根平行的线性导轨沿底座长边方向固定在焊接式底座的两侧梁上，配套的传动组件沿导轨方向布置，带动横跨在两侧导轨上的X轴横梁做Y向的往复移动，这种双侧驱动的设计能有效避免单驱带来的横梁偏摆问题，提升长行程下的运动平稳性，尤其适合作业幅面较大的工况，能保证横梁两端移动的同步性，减少运动过程中的卡滞与定位误差。

　　X轴组件固定在龙门横梁上，采用单导轨加滑块的承载形式，传动件沿横梁长度方向布置，带动Z轴安装板做X向的水平移动，Z轴模组则垂直挂载在X轴的滑座上，通过垂直布置的导轨与传动件实现上下方向的位移，末端可根据实际作业需求搭载点胶阀、焊枪、检测探头、涂覆喷头等不同执行元件，适配不同的工艺用途。设计过程中，底座采用加厚钢板焊接的框架结构，底部预留了地脚安装的调节孔位，安装时可通过调节地脚螺栓调整整体水平度，避免地面不平整导致的导轨扭曲变形，影响运动精度；各轴的导轨安装面都预留了加工余量，在焊接件时效处理后再进行精加工，保证导轨安装的平面度与平行度公差，从基础结构上保障运动精度。传动选型上，三个轴均采用伺服电机搭配滚珠丝杠的传动组合，

　　相比同步带传动，滚珠丝杠的传动刚性更强，定位精度更高，重复定位精度能控制在±0.02mm范围内，满足精密作业的精度要求；伺服电机的输出端通过联轴器直接与丝杠连接，减少传动间隙，同时各轴的两端都设置了硬限位块与软限位触发开关，防止运动超程造成结构碰撞损坏，在滑座的移动行程两端，还预留了缓冲件安装位，可加装聚氨酯缓冲块吸收超程时的冲击能量，保护传动组件与电机。从安装边界来看，这套结构的整体占地尺寸根据作业幅面设计，底座的四周预留了电控元件安装线槽的布置空间，X轴横梁的高度根据Z轴的行程做匹配设计，保证Z轴在全行程上下移动时不会与底座工作台面发生干涉，工作台面采用整块磨平的钢板制作，可根据需求加装T型槽或者工装夹具安装孔，

　　方便固定待加工工件；各轴的电机、传感器线缆都配套了拖链进行收纳防护，拖链的弯曲半径根据线缆直径做匹配选型，避免运动过程中线缆被拉扯、磨损，提升设备运行的可靠性。在实际应用中，这套结构可根据作业负载的大小调整导轨规格与丝杠直径，比如负载较大的焊接场景可选用加宽型线性导轨、大导程重载滚珠丝杠，轻载的点胶检测场景则可选用微型导轨搭配小直径丝杠，兼顾精度与成本；Z轴的滑座上预留了标准的执行元件安装孔位，孔位尺寸符合通用工业配件的安装标准，无需额外加工转接板就能快速搭载不同的作业头，缩短设备的组装调试周期。结构的各模组都采用模块化设计思路，X、Y、Z三个轴的组件可单独拆分运输，到现场后再进行组装调试，降低运输过程中结构变形的风险，同时后期维护时，单个轴的零部件损坏可单独拆卸更换，无需拆解整台设备，降低维护成本与停机时间。
