轨道车辆走行部转向架结构设计

　　在轨道交通装备的走行系统中，转向架是决定车辆运行稳定性、承载能力与曲线通过性能的核心部件，其结构设计直接关联车辆运行的安全冗余与乘坐舒适度。不同于普通承载构件，转向架需要同时兼顾垂向载荷传递、横向力缓冲、纵向牵引力与制动力传导的多重功能，还要适配不同轨距、不同曲线半径的线路工况，因此在三维结构设计阶段，需要对各子部件的装配边界、运动干涉、受力路径做完整的校核。

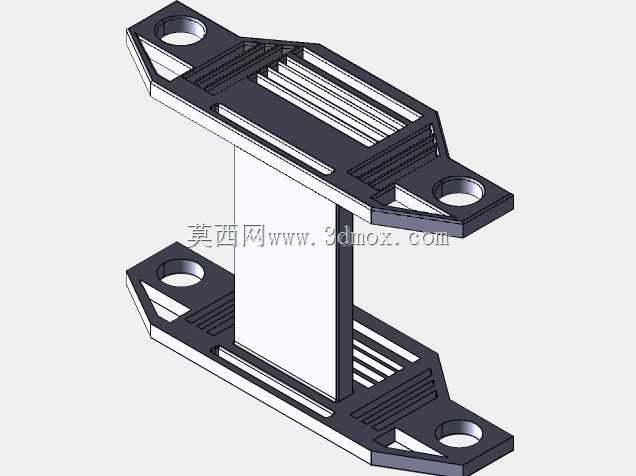

　　从实际应用场景来看，这类转向架结构可适配城市轨道交通地铁车辆、市域通勤列车以及常规干线客货运车辆的走行部需求，不同应用场景下的结构细节会有针对性调整：比如城轨场景下会更侧重低速启停频繁工况下的构架疲劳强度，干线快速车辆则会优化一系、二系悬挂的匹配参数来降低高速运行时的轮轨冲击。整个构架作为转向架的承载基体，采用焊接箱型梁结构设计，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳裂纹萌生，所有安装座的位置都预留了足够的加工余量，方便后续装配时的精度调整。

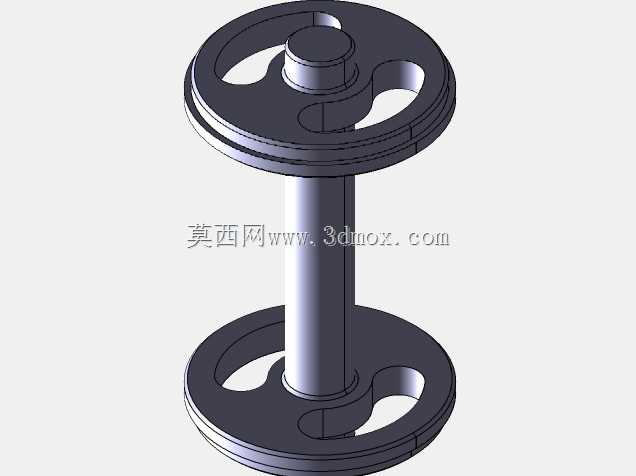

　　轮对轴箱定位装置的设计上，采用了转臂式定位结构，这种结构能够在保证轴箱相对构架有足够垂向运动行程的同时，提供合适的纵向与横向定位刚度，既可以缓冲线路不平顺带来的冲击，也能避免车辆运行时出现蛇行失稳。一系悬挂的弹簧安装位与轴箱顶部的接触面做了平面度公差约束，保证弹簧受力均匀，不会出现偏载导致的弹簧过早失效。基础制动装置的安装座集成在构架侧梁的内侧位置，制动夹钳的动作行程与轮对制动盘的间隙在模型中做了动态干涉检查，确保在最大磨耗状态下夹钳动作也不会与周边部件发生剐蹭。

　　设计过程中，首先根据目标车型的轴重要求确定构架的整体承载能力，倒推各梁体的截面尺寸与板材厚度，再结合轮对内侧距、轴颈中心距等标准轨距车辆的参数约束，确定各部件的安装位置。牵引装置采用中心销牵引结构，牵引点高度经过优化，能够降低车辆启动与制动时的轴重转移，提升黏着利用率，中心销与构架牵引座之间的间隙预留了足够的弹性变形空间，适配车辆通过曲线时的相对转动需求。二系悬挂的空气弹簧安装座设置在侧梁的中部位置，安装面的高度差控制在极小的公差范围内，保证车体落在转向架上时四个空气弹簧的初始载荷偏差在允许范围内。

　　外形尺寸方面，整个转向架的宽度控制在车辆限界要求的范围内，长度方向适配两车钩连接时的最小通过曲线半径要求，各部件的最低点距离轨面的高度满足车辆下部限界的安全距离要求，不会在道岔、辙叉位置发生磕碰。安装边界上，所有与车体连接的接口位置、与轮对轴箱配合的位置、与制动系统管路连接的安装座，都严格遵循轨交装备的通用接口标准，不需要额外做结构修改就能适配同平台的不同车型。横向止挡的位置设置在构架与车体牵引中心的两侧，当车辆通过曲线产生较大横向位移时，止挡能够限制最大横向偏移量，避免二系悬挂超出变形行程导致部件损坏。

　　在结构细节处理上，所有走行部外露的部件边缘都做了倒角处理，避免应力集中，同时也方便后续的涂装与检修作业。管线的固定座沿着构架梁体的走向布置，预留了足够的管线弯曲半径，避免制动管路、传感器线束在车辆振动过程中出现磨损。整体模型的装配关系完全按照实际生产的装配顺序搭建，每个子部件都可以单独拆分，方便后续做有限元分析时对单个部件进行网格划分与载荷施加，也能直接用于生成生产加工的工程图纸，指导实际的焊接、机加与装配作业。
