碳纤维材质四旋翼无人机机架结构设计

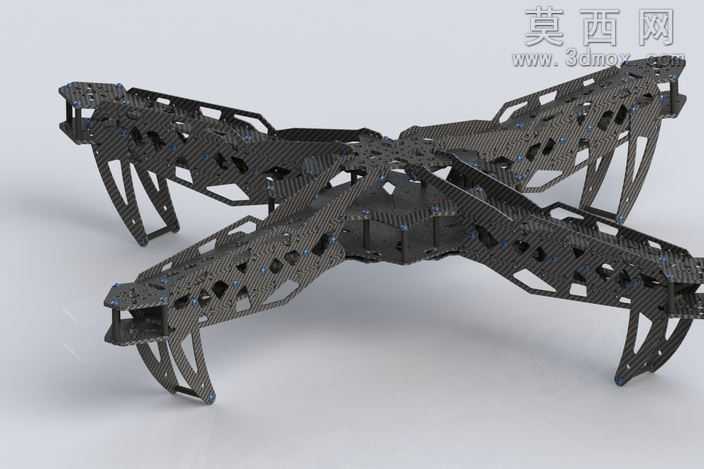

本作品为四旋翼无人机的机架主体结构三维设计，整体采用X型经典四轴布局，建模阶段以对称参数化建模为核心逻辑，先完成单支机臂的结构特征绘制，再通过中心对称阵列完成整体机架的基础框架搭建，确保四个机臂的安装位尺寸完全一致，保障后续动力组件安装后的动平衡精度。材质表现上重点还原碳纤维复合材料的视觉特征，通过纹理贴图模拟碳纤维编织的斜向肌理，搭配低粗糙度的材质参数，呈现碳纤材质特有的哑光黑灰质感与细微的光泽变化，同时在机臂的安装孔位、边缘切削处做了材质分层处理，还原碳板切割后的截面质感。结构设计上采用一体化镂空减重思路，整个机架从中心主控舱向外延伸的四条机臂，都设计了连续的异形镂空槽，在保证机架整体结构刚性、抗扭强度的前提下，最大限度去除冗余材料，降低机架自重，提升无人机的续航表现与机动灵活性。机臂末端预留了标准的动力组件安装位，可适配对应规格的电机与螺旋桨，中心区域设置了分层安装结构，能够容纳飞控板、电池、电调等核心航电组件，机臂下方集成了一体式的起落支撑结构，无需额外加装起落架即可实现起降时的机身防护，支撑结构同样做了弧形过渡与镂空处理，避免降落时的应力集中。渲染阶段采用柔和的影棚布光，通过多角度的柔光照射突出碳纤维纹理的层次感，同时清晰展现机架的镂空结构细节、各安装位的位置关系与整体的线条流畅度，将结构设计的功能性与工业美感充分呈现，整个设计兼顾了航模机架的轻量化需求、结构强度需求与装配兼容性，可直接用于小型四旋翼无人机的原型制作与结构验证。
