轻量化桁架式传感安装支撑连接构件

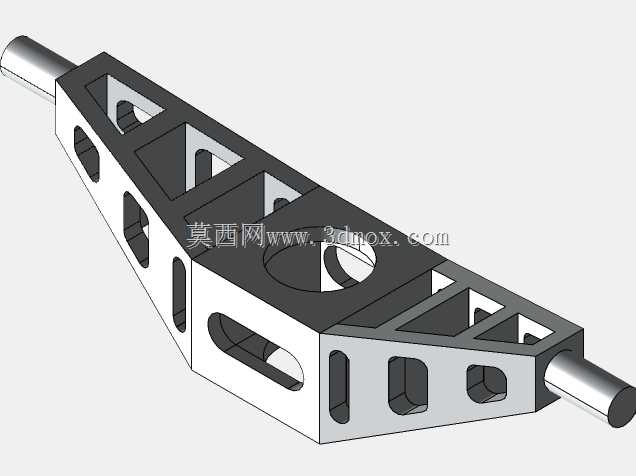

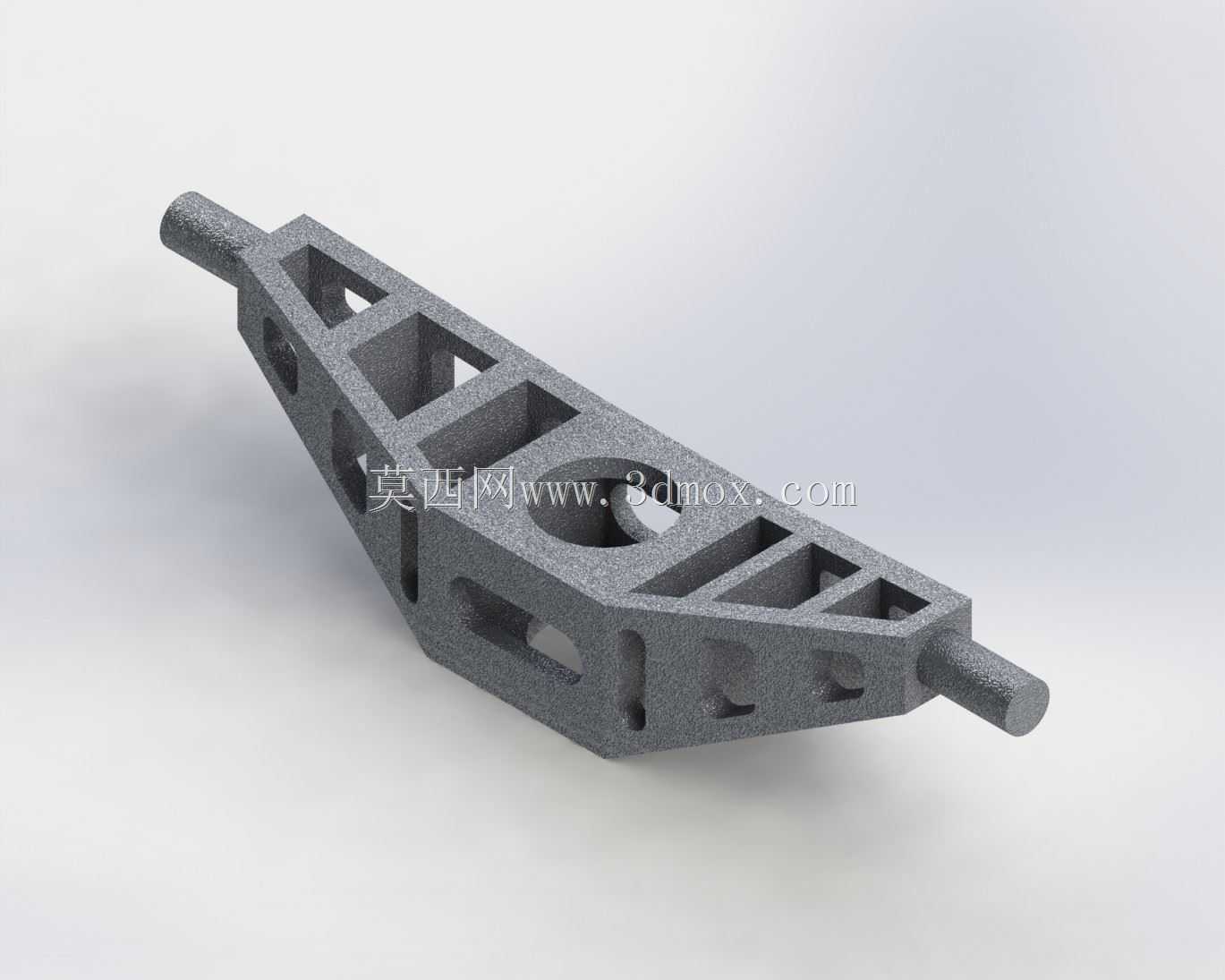

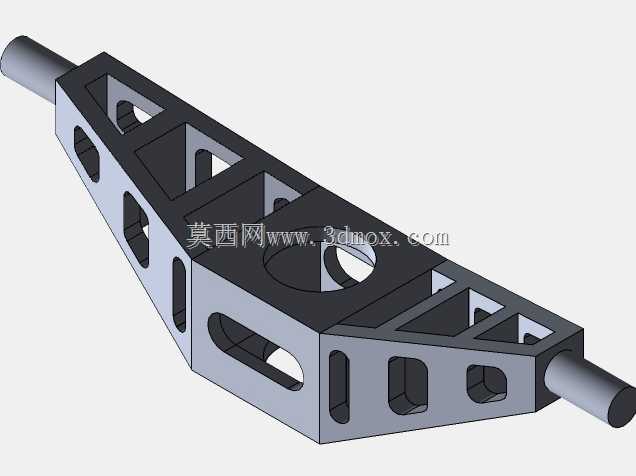

　　该构件为桁架式镂空支撑连接结构，主要用于传感检测场景下的功能部件承载与安装定位，可适配多类精密检测设备的内部支撑需求，在自动化检测工位、精密传感模组装配场景中承担载荷传递与部件定位的核心作用。从结构设计逻辑来看，整体采用对称式桁架布局，主体沿长度方向设置多组三角形镂空减重腔，三角形结构的力学特性可在大幅降低构件自身重量的同时，保证纵向与横向的抗弯、抗扭刚度，避免承载过程中出现形变偏移影响传感检测精度。构件两端设置同轴圆柱定位轴，可直接嵌入对应安装座的轴承孔或定位槽内，实现快速装配定位，无需额外设计复杂的装夹结构，安装边界可适配直径与两端轴径匹配、长度与构件总长适配的安装空间，装配时仅需保证两端轴的同轴度公差即可完成定位。

　　中部设置的圆形通孔为功能部件安装位，可直接穿装传感检测元件或配套的传动销轴，孔位周边做了加厚处理，避免安装锁紧时出现应力集中导致的结构开裂。构件表面的镂空结构并非单纯减重设计，每一组筋条的走向均沿主受力路径排布，在承受两端载荷与中部安装部件的下压力时，筋条可将载荷均匀分散至整个桁架结构，避免局部应力过载。在实际应用场景中，这类结构常被用于小载荷精密检测设备的运动支撑部位，比如光学检测设备的传感模组安装架、小型位移检测装置的摆动支撑臂，相比实心支撑构件，重量可降低60%以上，同时固有频率更高，可减少设备运行过程中的共振干扰，提升传感检测数据的稳定性。设计过程中需重点管控两端定位轴的同轴度、中部安装孔与轴线的平行度公差，

　　筋条的壁厚需根据实际承载载荷做对应调整，若用于有往复运动的场景，还需对轴端与安装孔的配合面做耐磨处理，提升构件的长期运行可靠性。整体结构无复杂曲面，所有特征均可通过常规机加工或3D打印工艺实现，适配小批量定制化的传感设备改装与新品研发场景，安装时无需额外焊接或粘接，通过轴孔配合与紧固件锁紧即可完成装配，后期维护更换也更为便捷。
