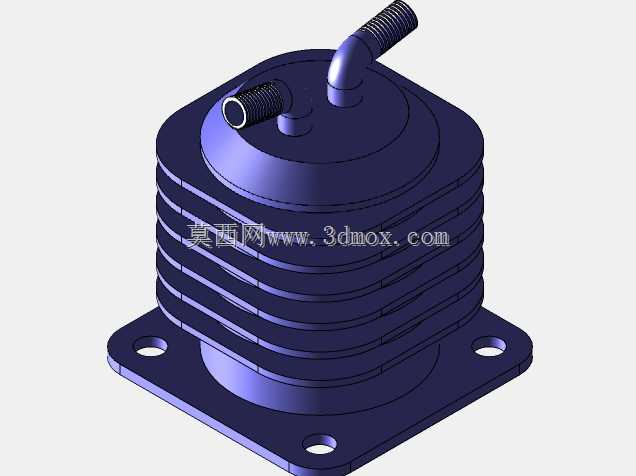

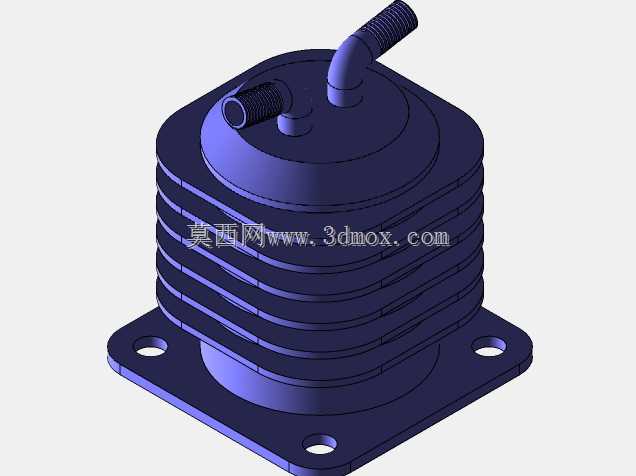

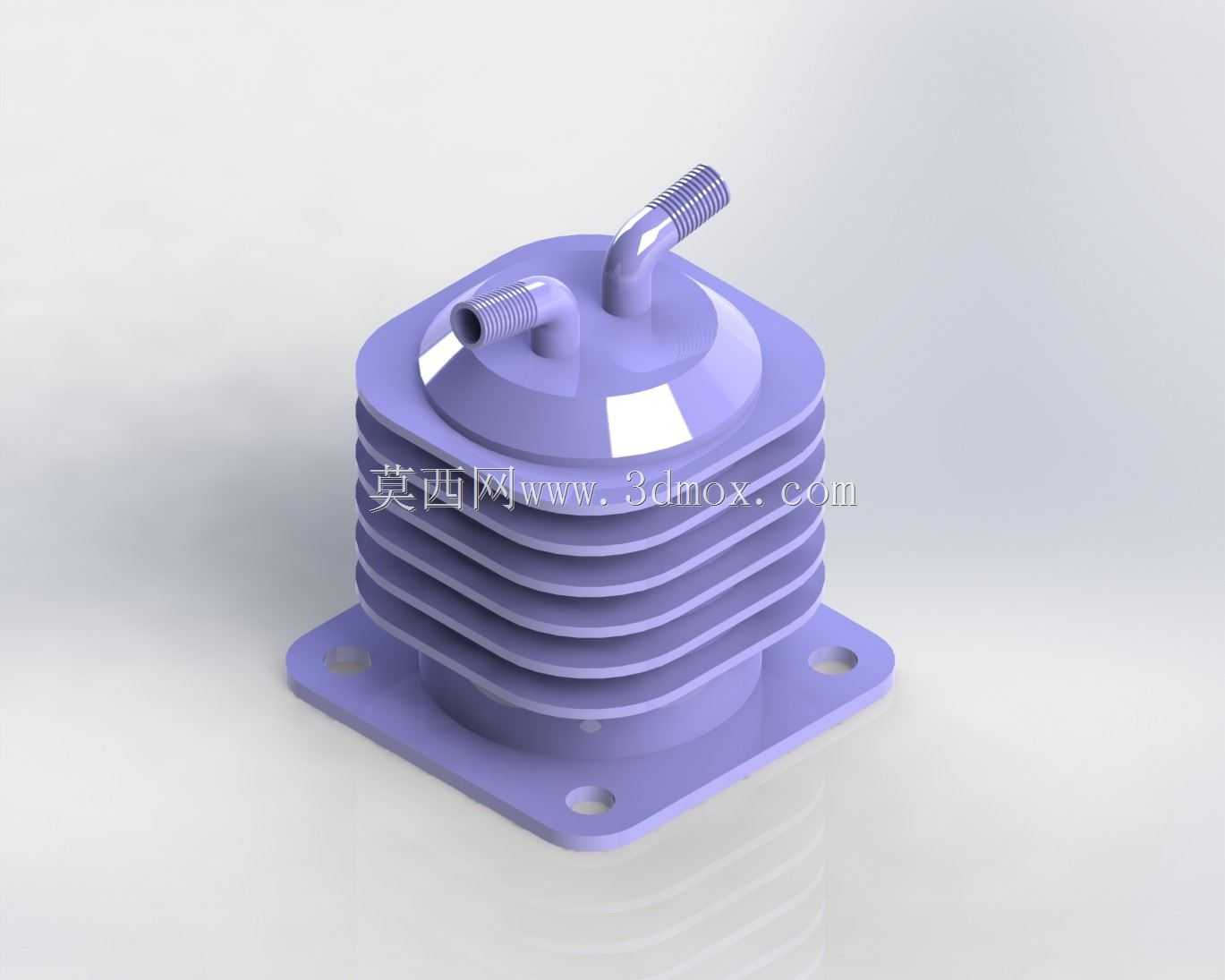

带散热翅片的弯管接头方形传感部件

　　这款带散热结构的传感类部件，常被应用在小型气动回路、低压流体输送系统的参数监测点位，用来实时采集管路内介质的压力、温度类运行数据，在小型实验台架、教学演示设备、桌面级流体测试装置中都能见到这类结构的身影。从实际使用场景来看，这类部件往往安装在靠近介质发热端的位置，工作时周边环境温度会比常温高出15到25摄氏度，因此散热结构的设计直接决定了内部传感元件的工作稳定性，避免核心元件长期处于超温工况下出现测量漂移、寿命折损的问题。

　　设计阶段最先敲定的是底部安装结构，采用带四个安装孔的方形法兰底座，安装孔位做了沉台处理，装配时可以将内六角螺栓的头部完全埋入沉台内，不会突出底座平面，既保证安装后部件与安装面完全贴合，也避免螺栓突出干涉周边其他管路或元件的布置，底座的安装孔间距按照常规小型传感元件的通用安装规范设定，能适配多数实验台架、设备面板的预留安装位，不需要额外做转接板就能直接固定。

　　主体部分的多层环形散热翅片是整个结构的核心功能区，每一层翅片的厚度、相邻翅片的间距都经过热传导仿真校核，既保证足够的散热面积，让介质传递到壳体的热量能通过翅片快速和周边空气完成热交换，也不会因为翅片过密导致积灰难以清理，翅片边缘做了小圆弧过渡，没有尖锐的直角棱边，装配和日常维护时不会划伤操作人员。顶部伸出的两个弯管接头采用外螺纹结构，接头的弯曲角度经过管路走向优化，能直接对接常规规格的气动软管或低压流体管路，不需要额外加装弯头转接，减少了管路连接点的泄漏风险，接头的螺纹段长度也做了适配，拧紧后不会出现螺纹外露过长或者拧入深度不足的问题。

　　整个壳体采用一体化建模思路，底座、散热翅片、顶部接头安装位的衔接处都做了圆角过渡，避免应力集中，在长期受管路振动、温度交变的工况下，不会在结构衔接处出现开裂问题。建模时所有配合面都预留了合理的公差余量，不管是后续做3D打印样件验证，还是开模批量生产，都能直接对接加工工艺，不需要做大幅的结构调整。这类结构的设计没有冗余的装饰性特征，每一处外形结构都服务于实际功能需求，不管是用来做结构设计的参考案例，还是直接导入装配体做虚拟装配验证，都能很好地适配设计工作的需求。
