双吊耳带安装底座管状支撑构件

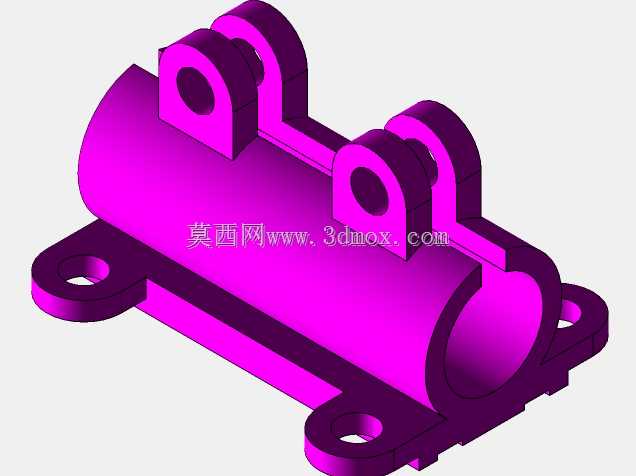

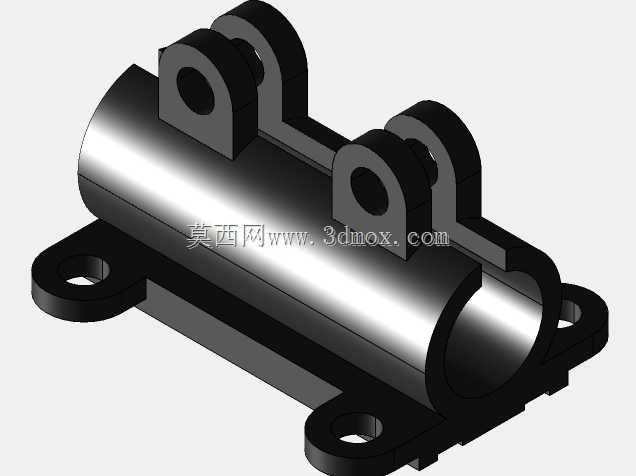

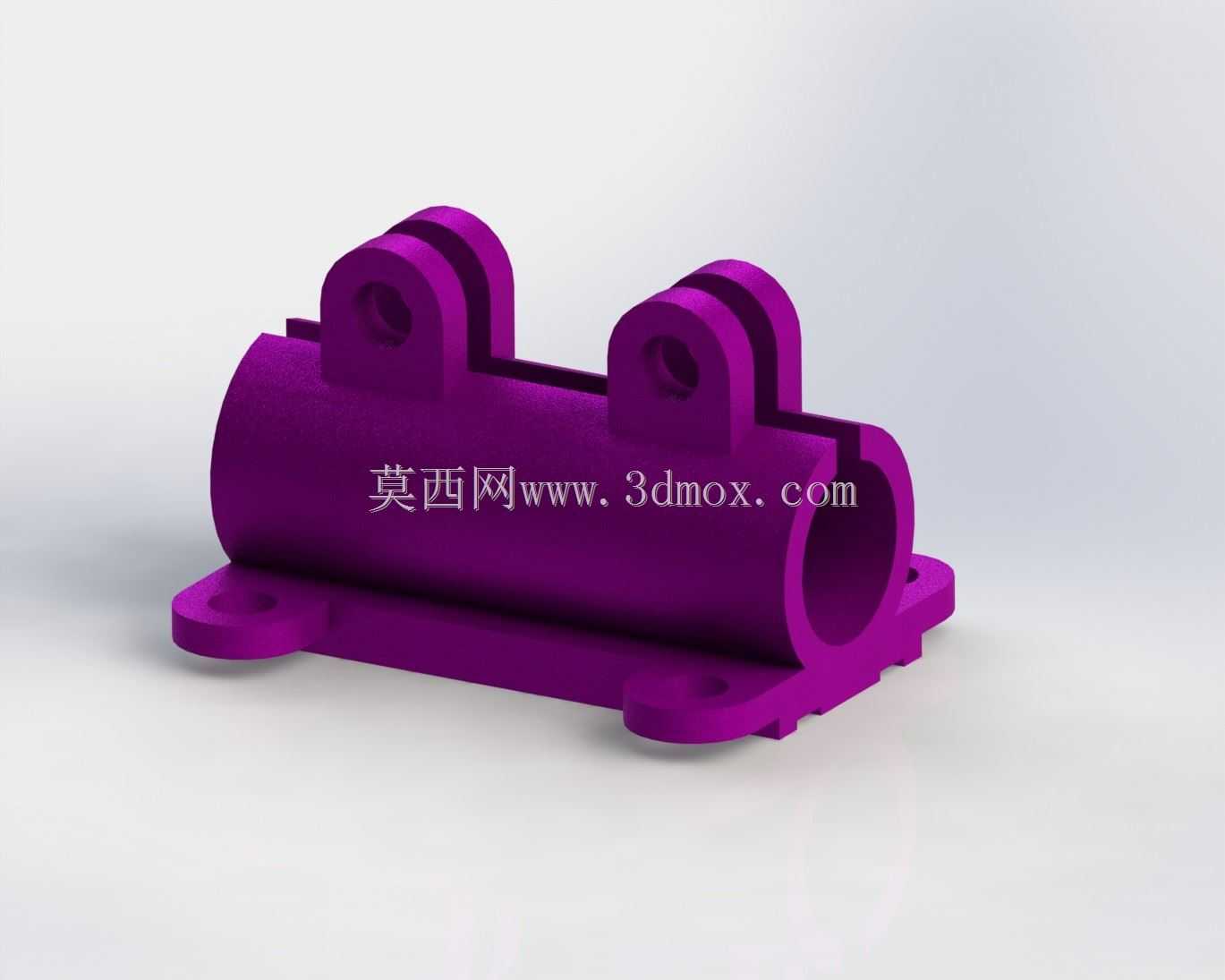

　　该构件属于工业设备管线系统中的支撑定位类零件，主要应用在气动回路、流体输送管路、小型传动杆系的布设场景中，承担管线径向定位、轴向限位以及附属小部件挂载的功能，常见于自动化生产线的气路排布、小型实验台的管路固定、检测设备的传感线路防护支撑等工况。从结构设计来看，主体采用中空管状腔体，腔体通径可匹配对应外径的输送管、传动杆或防护套管，内壁预留均匀的装配间隙，既保证穿装部件的顺畅通过，也能避免运行过程中出现卡滞、磨损管壁的问题。管体上方对称设置两组双片式吊耳结构，每组吊耳开有同轴的销接孔，可通过圆柱销、铰接螺栓挂载小型固定支架、管线夹或者传感元件的安装座，双片式吊耳的设计相比单片吊耳提升了铰接处的抗剪切能力，

　　能承受挂载件运行时产生的交变载荷，减少长期使用后的孔位变形风险。管体下方一体化成型带安装孔的平板底座，底座四角的沉头安装孔可适配内六角螺栓，将整个构件固定在设备机架、安装面板或者型材支架上，底座与管体衔接处做了圆弧过渡处理，消除了直角连接处的应力集中问题，在承受管线振动、挂载件拉扯的载荷时，能有效避免衔接位置出现开裂。设计过程中优先考虑了装配的兼容性，吊耳的孔位间距、底座的安装孔距均按照常规工业安装的标准模数设置，不需要额外加工转接件就能直接适配市面常见的型材、标准紧固件。构件的外形尺寸控制紧凑，管体长度方向的安装边界不会超出底座的投影范围，在密集排布的管线场景中可以并排安装，不会出现相邻构件的干涉问题；管体的径向高度经过优化，

　　在保证腔体通径满足穿装要求的前提下，尽可能压缩整体高度，减少对设备内部安装空间的占用。从受力角度考量，整个构件的壁厚采用均匀化设计，管状主体的壁厚满足径向承压要求，吊耳位置的厚度略大于主体壁厚，匹配铰接处的受力需求，底座的厚度保证螺栓锁紧时不会出现压溃变形，各部分的壁厚差控制在合理范围，不管是采用机加工还是注塑、3D打印的方式制作，都能减少成型过程中的变形问题。实际使用时，穿入管腔的管线或杆件可以通过管体侧壁预留的顶丝孔（图中未显示细节位）做轴向固定，也可以直接让管体作为滑动支撑，允许杆件在腔体内做小范围的轴向移动，适配需要热胀冷缩补偿的管路或者短行程的传动杆系；上方的吊耳除了挂载部件，也可以作为辅助吊装点，在设备整体组装时方便临时吊挂调整管线位置。
