T型KBX斜角传动换向齿轮箱结构

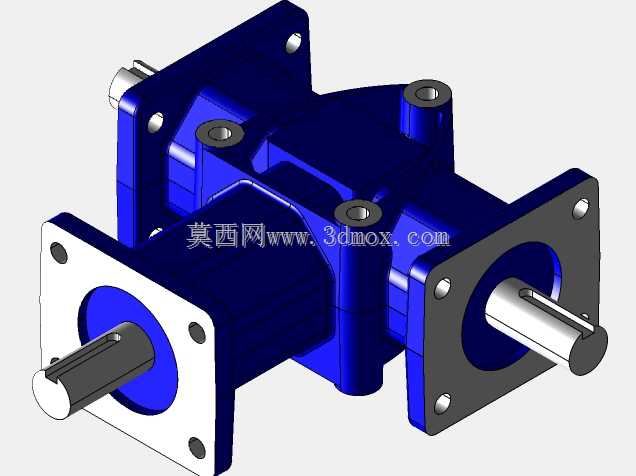

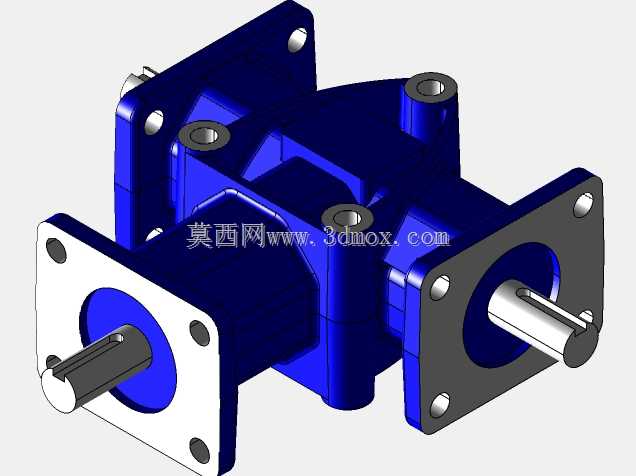

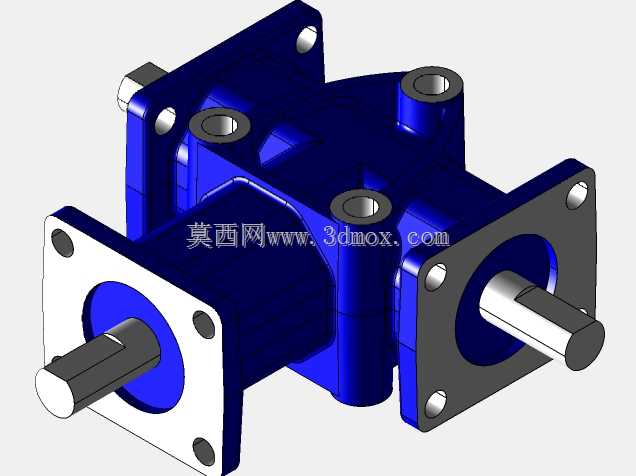

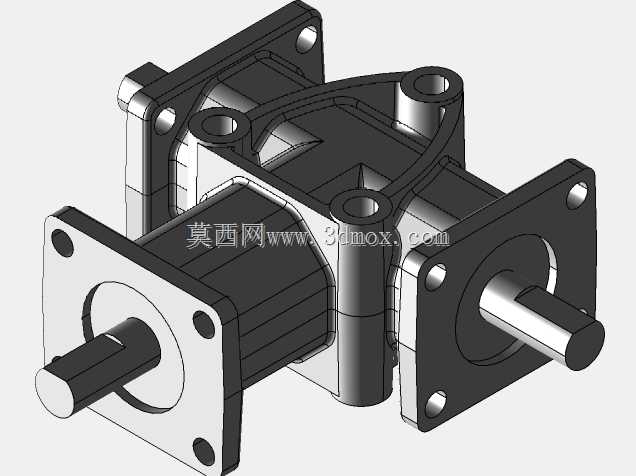

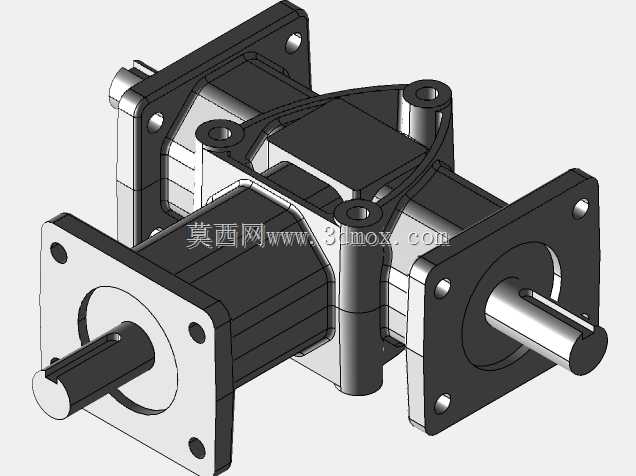

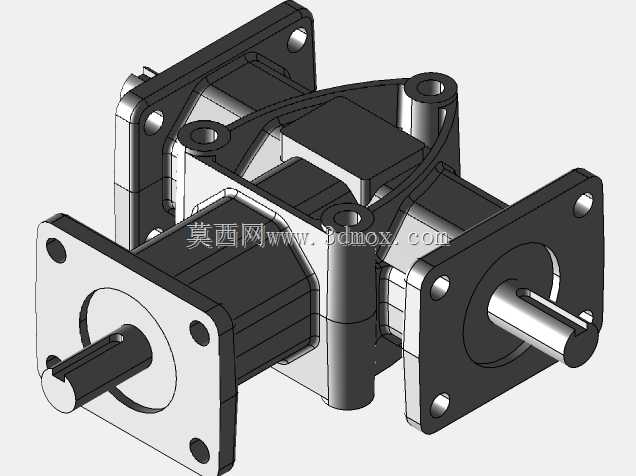

　　这款T型布局的KBX系列斜角传动箱体，核心应用在需要实现空间垂直轴动力换向的传动链路中，常见于轻工自动化输送线、小型包装设备辅机、精密检测仪器的进给机构等场景，用来在紧凑安装空间内完成动力传输方向的90度转换，替代传统直连布局带来的空间占用问题，适配小扭矩、高传动精度要求的动力传递工况。从结构设计来看，箱体采用一体化铸造成型的蓝色涂装壳体，两侧伸出的输入输出轴均采用法兰式安装定位面，法兰面上预留的四个沉头安装孔可直接与配套设备的安装基面贴合锁紧，无需额外设计转接支架，能有效缩减装配环节的累计误差。双出轴的轴伸端采用标准圆柱轴结构，可通过键连接、抱紧连接等方式与联轴器、同步带轮等传动件配合，适配不同的动力接入与输出需求。

　　设计阶段针对不同型号的传动角间隙做了明确的精度管控，KBX-101型号传动角间隙控制在16分到44分区间，KBX-151型号传动角间隙控制在10分到37分区间，KBX-201型号传动角间隙控制在8分到33分区间，不同精度等级可对应不同传动平稳性要求的使用场景，选型时可根据设备的传动定位精度要求匹配对应型号。安装边界上，箱体的三个安装法兰面均为垂直正交布局，相邻法兰面的形位公差控制在较高精度等级，可保证安装后输入输出轴的同轴度、垂直度满足传动要求，避免因安装偏差带来的额外径向力，延长内部锥齿轮副的使用寿命。箱体上预留的多个光孔与螺纹孔，既可以作为安装固定孔使用，也可作为注油、放油或者透气塞的安装位，

　　日常维护时无需拆解整个箱体即可完成润滑油更换操作。内部采用螺旋锥齿轮副作为传动核心，相比直齿锥齿轮传动具备更高的重合度，传动过程中噪音更低、承载能力更强，适合中高转速下的连续运转工况。齿轮与轴的配合采用过盈加键连接的方式，可有效传递额定扭矩，避免长期正反转切换带来的连接松动问题。箱体内部的轴承位采用阶梯孔设计，可对深沟球轴承或者圆锥滚子轴承做轴向定位，承受传动过程中产生的径向与轴向复合载荷，保证轴系运转的稳定性。在实际选型适配时，需要注意轴伸直径、法兰安装孔位的中心距尺寸与现有设备的匹配度，同时根据实际传递的扭矩、转速参数确认所选型号的承载余量，避免长期过载运行导致齿轮齿面磨损或者轴系变形。
