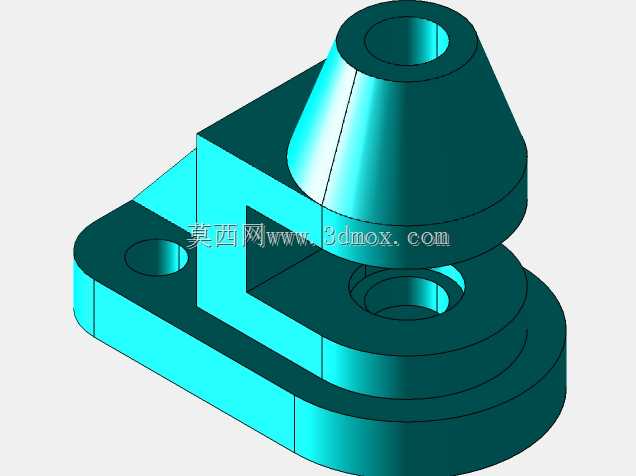

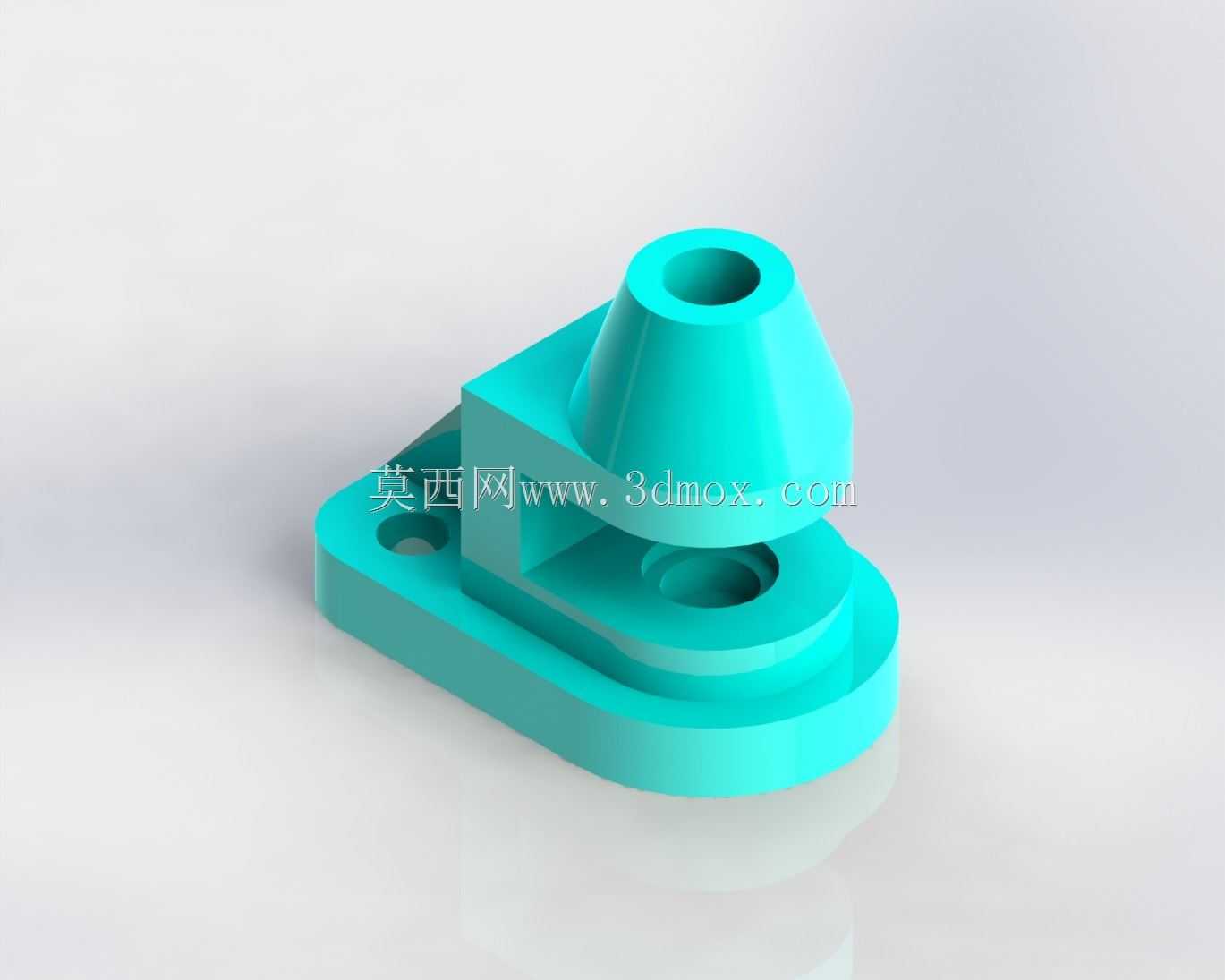

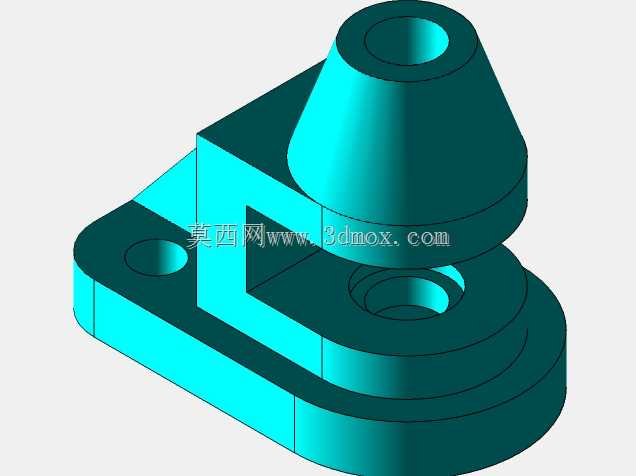

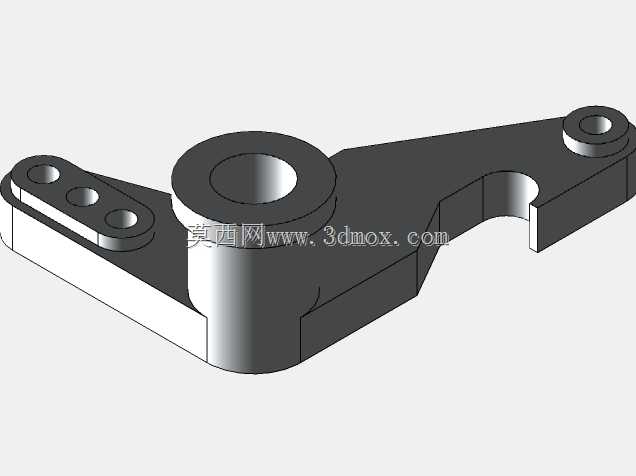

带安装底座的锥台型传感连接基座结构

　　这款带安装底座的锥台型传感连接基座，主要应用在工业传感检测场景中，作为传感元件与设备安装面之间的过渡承载构件，适配各类需要垂直定位安装的接触式、非接触式传感单元，常见于自动化产线的位置检测工位、工装夹具的到位确认点位、小型实验装置的传感固定场景。从结构设计来看，底部采用带两个安装孔的椭圆型法兰底座，底座边缘做了圆弧过渡处理，避免安装时锐边划伤操作人员或设备表面，两个安装孔的孔位间距经过适配常规M4、M5规格的紧固螺栓设计，安装时可直接通过螺栓将基座固定在设备型材板面、工装基板或者检测支架上，无需额外加工转接板，能有效缩减现场安装的准备工时。底座上方的支撑段采用了阶梯式的承托结构，靠近底座的位置设置了环形内凹的避让槽，

　　既可以减少基座整体的材料用量，降低零件自重，也能为传感单元的接线端或者尾部调节结构留出足够的操作空间，避免安装时结构干涉。上部的锥台结构是整个基座的核心定位段，锥台中心开设了贯通的安装孔，孔壁的公差按照H7级精度设计，既可以直接穿装传感探头的杆体，也可以压装铜套、衬套等耐磨配件，适配不同外径的传感元件安装需求；锥台的外壁采用1:5的锥度设计，一方面可以提升整个上部结构的抗弯折强度，在传感单元受到意外侧向触碰时，锥面结构能将侧向力均匀传导到底座法兰上，避免应力集中导致基座断裂，另一方面锥面外壁也方便安装防尘罩、防护套等外围配件，提升传感单元在多尘、有切削液飞溅的工业场景下的使用寿命。从安装边界来看，整个基座的总高度控制在较低的范围内，

　　底座的最大轮廓尺寸适配狭小安装空间的使用需求，安装后不会占用过多的设备周边空间，适合在排布密集的传感检测点位使用。建模过程中对所有的棱边都做了R0.5到R1的圆角处理，既符合机械加工的工艺要求，避免铣削加工时出现崩边问题，也能减少零件在搬运、安装过程中的应力集中点，提升零件的长期使用可靠性。基座底部的安装面做了平面度公差要求，安装后能与设备安装面完全贴合，不会出现倾斜问题，保证上部安装的传感单元检测轴线与检测面保持垂直，避免因安装倾斜导致的检测精度偏差。
