传感器安装连接支架结构设计

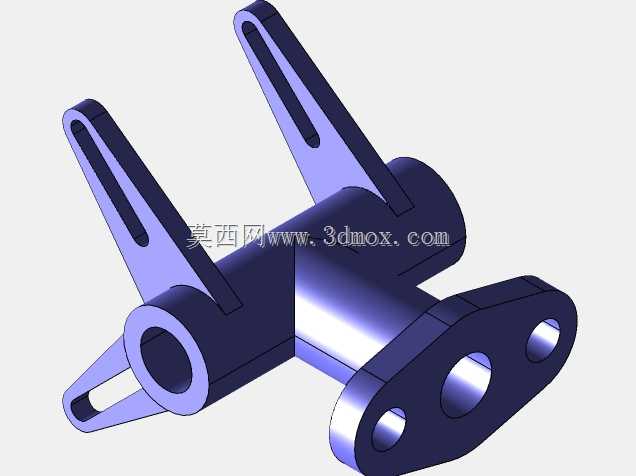

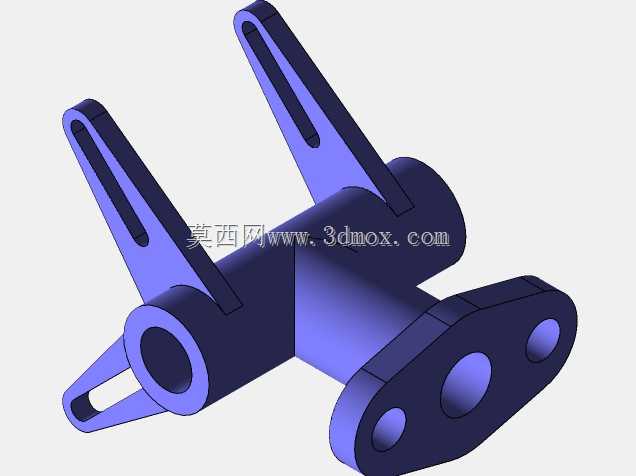

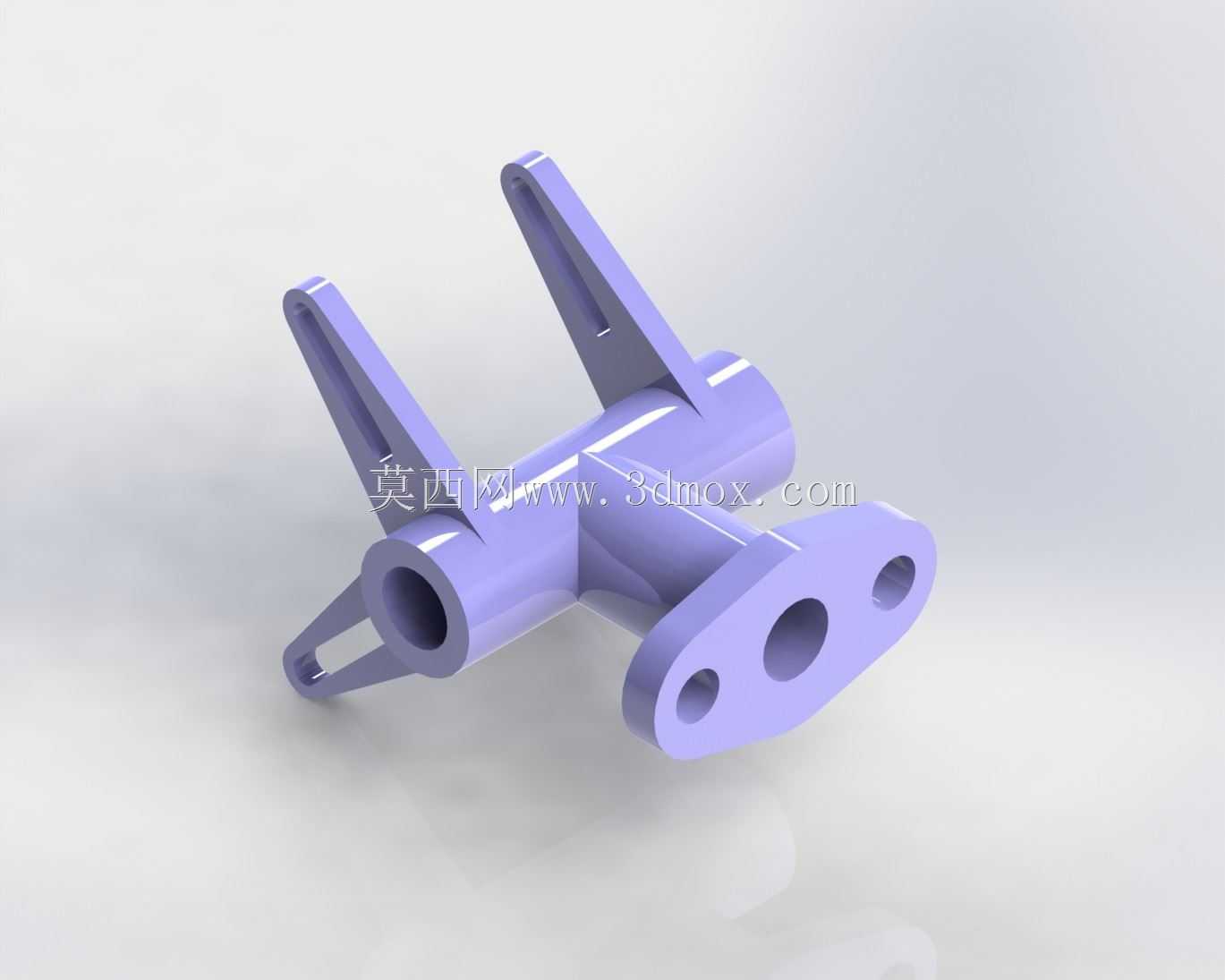

　　这款构件属于传感检测单元的配套安装支撑结构，主要用于工业现场各类位移、压力、接近类传感器的工位固定与姿态调整，在自动化生产线的工件到位检测、设备运行状态监测、工装夹具定位校验场景中都能适配使用。从结构设计逻辑来看，主体采用一体化成型的筒状基体作为核心承载段，筒体内孔可直接穿装传感器本体，预留的配合公差能保证传感器装入后无径向窜动，避免检测过程中因设备振动导致的检测数据偏移。基体两侧延伸出的带加强筋支臂，主要用于连接外部防护挡板或者辅助走线卡扣，支臂根部做了圆弧过渡处理，能有效降低长期受振动载荷产生的应力集中风险，避免支臂根部出现疲劳断裂问题。基体一端的法兰式安装板设置了两个对称的安装通孔，可通过螺栓直接固定在设备机架或者工装立板上，

　　安装孔的孔位公差按照IT7级精度设计，能保证安装后传感器的检测端面与被测工件表面保持平行，减少检测角度偏差带来的测量误差。另一端的带孔吊耳结构，可用于穿装防坠钢绳或者连接辅助调节杆，在需要临时调整传感器检测角度的工位，无需完全拆卸主安装螺栓即可微调俯仰角度，适配多规格工件的检测需求。整体结构的外形尺寸控制紧凑，安装边界预留了足够的螺栓操作空间，在狭窄的设备内部工位安装时，不会与周边的走线槽、气动管路产生干涉。结构壁厚经过受力核算，在满足1.5倍额定载荷承重要求的前提下尽可能做了轻量化处理，既不会给安装基面带来额外的承重负担，也能减少材料消耗。各边角位置均做了倒角处理，避免安装作业时划伤操作人员或者损坏传感器的外接线缆，表面的平整结构也方便后续做阳极氧化或者喷塑防锈处理，适配潮湿、多粉尘的复杂工业现场使用环境。
