带法兰底座侧开口夹紧式安装支座结构

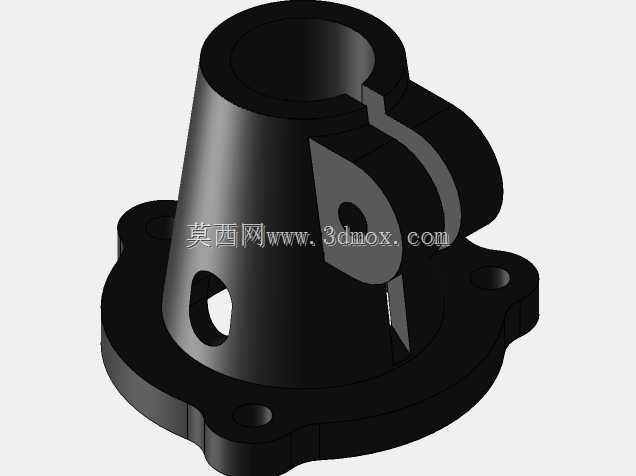

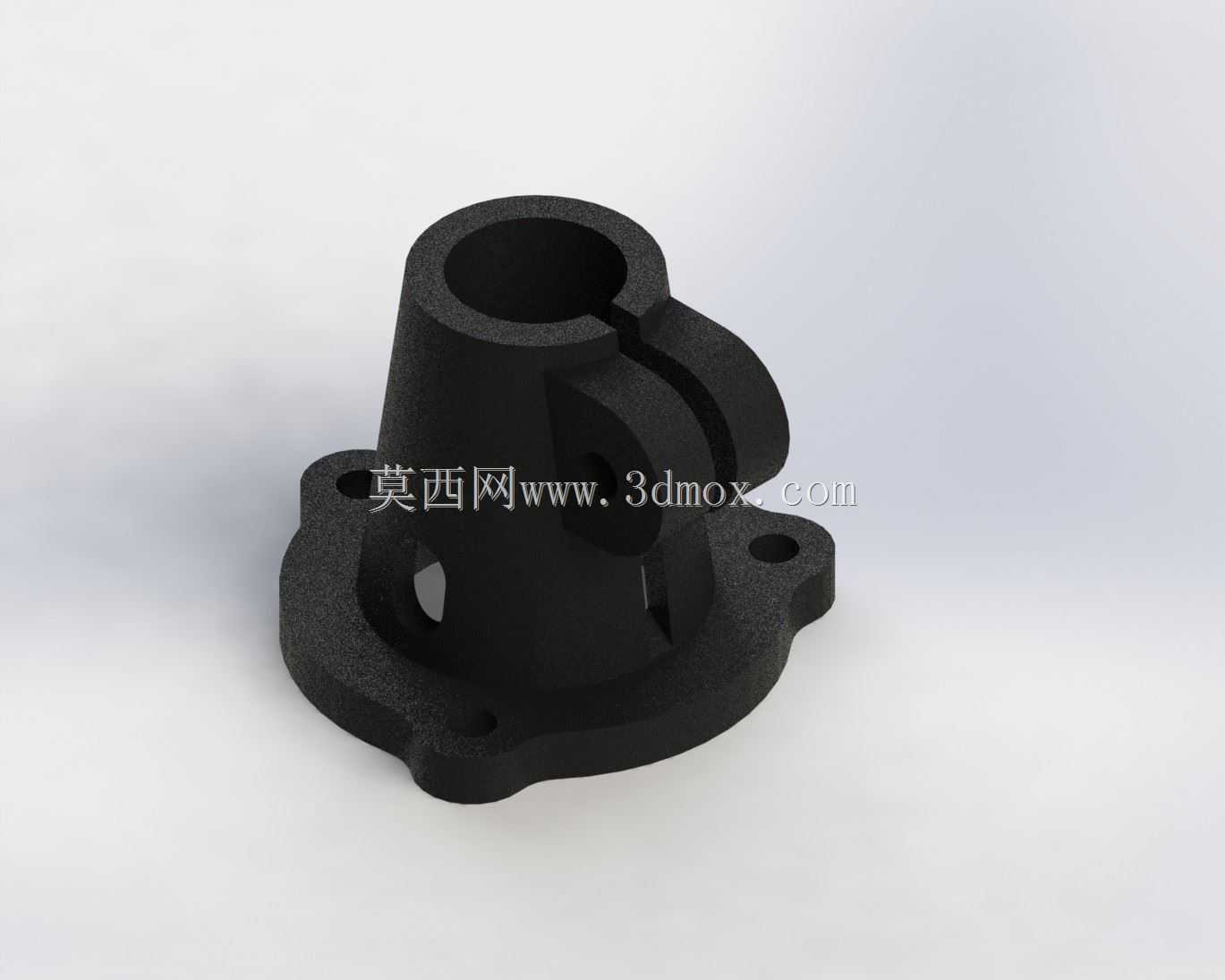

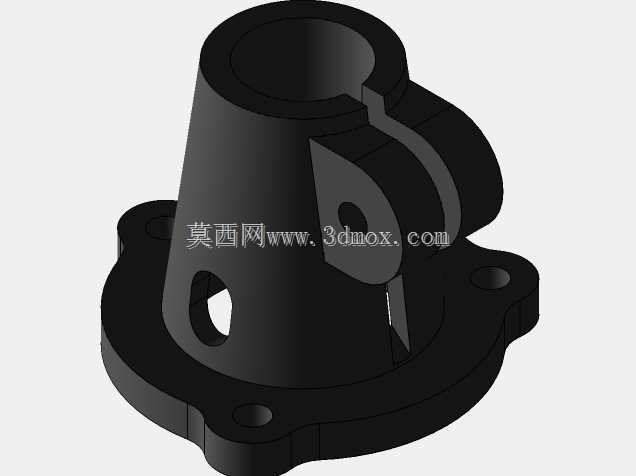

　　这类带法兰底座的侧开口夹紧支座，在工业传感检测、小型执行元件安装场景中应用十分广泛，常见于自动化生产线的检测工位、小型工装夹具的定位模块、实验测试台架的装夹单元，主要作用是为柱状检测元件、导向杆、小型传动轴提供稳定的支撑与可调节的固定点位，避免元件在设备运行振动中出现偏移、松脱，保障检测精度或传动同轴度。从结构设计来看，底部采用三安装孔的法兰盘结构，相比整圆法兰能在保证安装稳定性的前提下减少材料占用，三个安装孔呈120度左右分布，可适配不同孔距的安装基面，安装时通过螺栓穿过孔位将支座固定在设备台面、型材架或工装基板上，法兰盘与上部筒体为一体化成型结构，衔接处做了圆弧过渡处理，能有效降低应力集中，避免设备长期振动下衔接位置出现断裂。

　　上部筒体采用轴向侧开口的夹紧式设计，开口沿筒体轴向贯通至法兰盘上沿，这种结构的优势在于装入被支撑的柱状零件后，可通过锁紧开口位置的紧固件（通常为螺栓穿过开口两侧的凸耳孔）收缩筒体内径，实现对柱状零件的抱紧固定，相比顶丝固定的方式，夹紧式结构的接触面积更大，抱紧力更均匀，不会在被固定零件表面留下顶丝压痕，同时支持被固定零件的轴向位置调节，调整到位后锁紧即可完成固定，适配不同安装高度的需求。筒体侧面设置的带孔凸耳结构，一方面为开口夹紧提供了锁紧受力点，另一方面凸耳上的通孔可作为辅助定位孔，用于安装防转销或者外接限位件，避免被支撑的柱状零件在筒体内发生周向转动，对于需要固定角度的传感元件来说，这个结构能有效保障检测方向的准确性。

　　筒体侧壁开设的镂空槽，并非单纯为了减重，其核心作用是为被安装元件的接线、管路提供走线路径，同时能观察内部零件的插入深度，方便安装时调整位置，也能减少筒体与被安装零件的接触面积，降低插拔调整时的摩擦阻力。从安装边界来看，法兰底座的外径决定了支座的最小安装平面尺寸，安装时需要预留至少超出法兰外径5mm的平整基面，避免安装时螺栓干涉；筒体的内径决定了可适配的柱状零件直径范围，通常开口夹紧结构可适配比公称内径小0.5-1mm的零件，过大会导致无法装入，过小则会出现抱紧力不足的问题；整体高度方向的尺寸需要结合安装空间的垂向余量选择，避免支座过高导致被支撑零件与周边运动部件发生碰撞。在实际建模过程中，这类零件需要重点关注开口处的壁厚设计，

　　壁厚过薄会导致夹紧时开口处发生塑性变形，失去重复锁紧的能力，壁厚过厚则会导致夹紧力不足，无法有效固定零件；法兰盘上的安装孔需要做沉头处理，保证螺栓安装后头部不高出法兰底面，避免安装时出现支座倾斜的问题；筒体与法兰衔接的圆角半径需要结合材料的屈服强度设置，对于常用的铝合金或工程塑料材质，圆角半径不小于壁厚的0.3倍即可满足强度要求，若采用铸铁材质则需要适当加大圆角，降低铸造缺陷带来的断裂风险。
