方形法兰安装式传感器配套轴承端盖结构

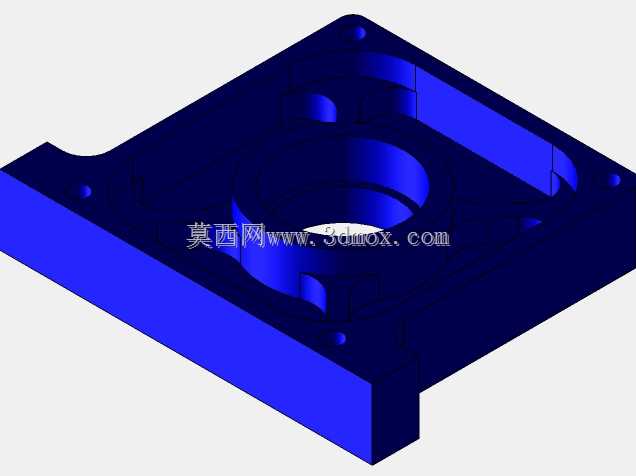

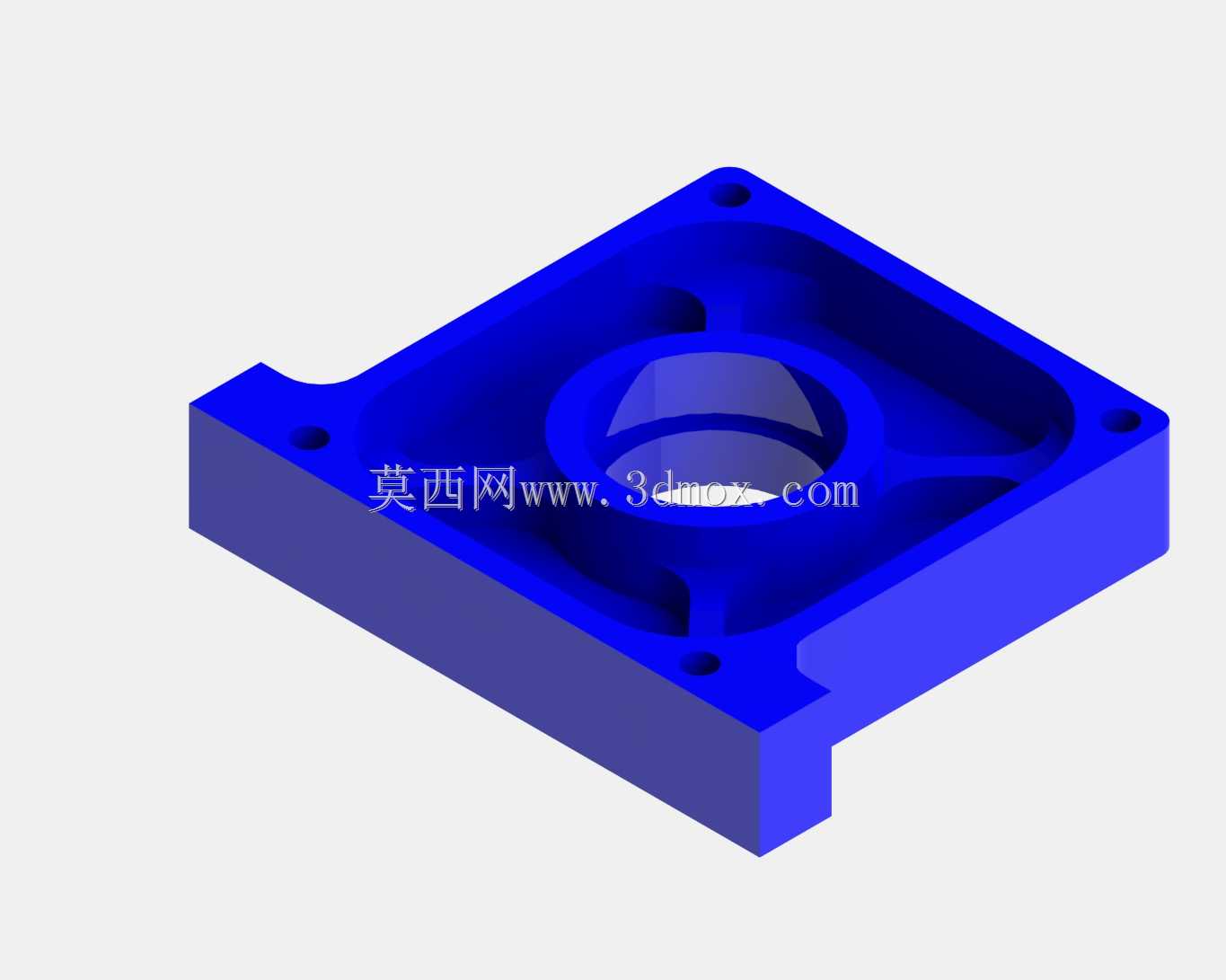

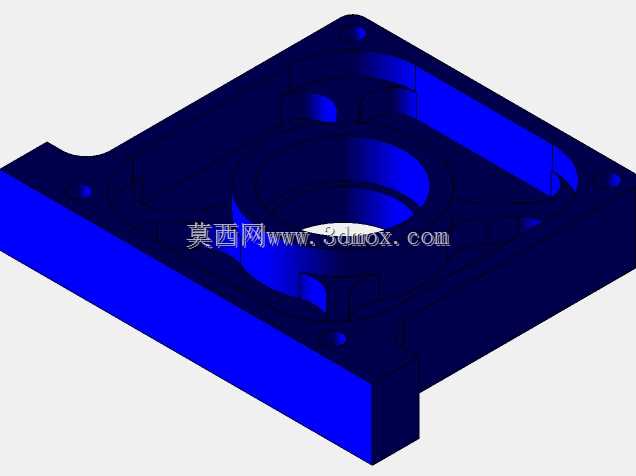

　　这款轴承端盖主要适配传感器内置旋转支承结构的防护与定位需求，在工业检测类传感设备、精密传动检测单元中应用广泛，核心作用是为支承轴承提供轴向定位基准，同时隔绝外界粉尘、切削液、杂屑进入轴承滚道区域，避免轴承润滑脂流失或异物卡滞，保障传感单元旋转检测部件的运转精度与使用寿命。从结构设计来看，端盖主体采用方形法兰基座结构，法兰对角位置设置两处带安装让位缺口的凸耳，凸耳上预留通孔用于穿装固定螺栓，相比整圈圆形法兰结构，这种设计能在狭小的传感器壳体安装空间内减少占用面积，让位缺口可适配壳体上的邻近凸台结构，避免安装干涉，同时降低端盖整体重量，减少传感单元运动副的附加负载。端盖中心设置阶梯式内凹型腔，型腔尺寸与配套轴承的外圈外径、端面宽度匹配，

　　安装时轴承外圈可直接嵌入型腔实现径向定位，型腔内侧的环形止口与轴承端面贴合，能承受轴承运转过程中产生的轴向窜动力，避免轴承外圈随轴转动。端盖与轴承配合的型腔深度经过公差匹配，既保证轴承端面完全贴合止口，又不会因压装过紧导致轴承外圈变形，影响滚动体的运转间隙。法兰基座的四个角位置预留四个沉头安装孔，用于将端盖整体固定在传感器壳体的安装基面上，沉孔深度可保证螺栓安装后头部不突出法兰端面，避免与周边布线、邻近部件产生刮碰。端盖的壁厚设计兼顾结构强度与轻量化需求，法兰基座厚度满足螺栓拧紧时的抗压强度要求，不会因紧固力矩过大出现法兰变形，型腔侧壁厚度可承受轴承运转时的径向载荷，同时在型腔与法兰外沿之间设置加强筋结构，提升端盖整体刚性，

　　避免长期受振动影响出现开裂。安装边界方面，端盖的方形法兰外轮廓尺寸适配常规小型传感器壳体的安装基面尺寸，中心型腔的同轴度与法兰安装面的垂直度公差控制在合理范围，安装后可保证轴承旋转中心与传感器检测轴的同轴度，减少检测过程中的径向跳动误差。端盖的密封配合面设置在法兰与壳体接触的端面上，安装时可配合密封垫片实现端面静密封，中心轴孔位置预留的密封槽可加装密封圈，实现旋转轴与端盖之间的动密封，双重密封结构可适配多粉尘、少量喷淋的工业现场使用场景。
