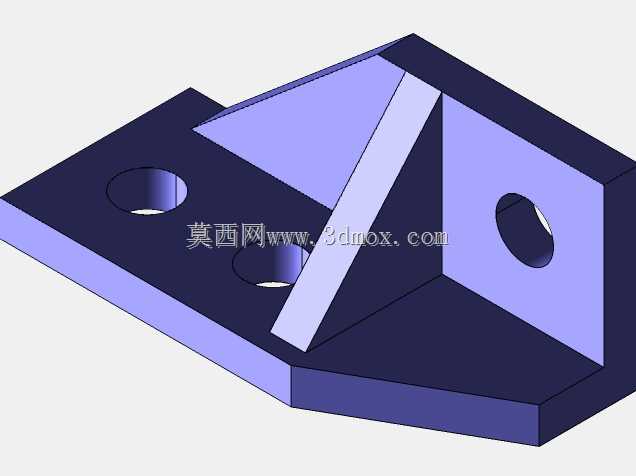

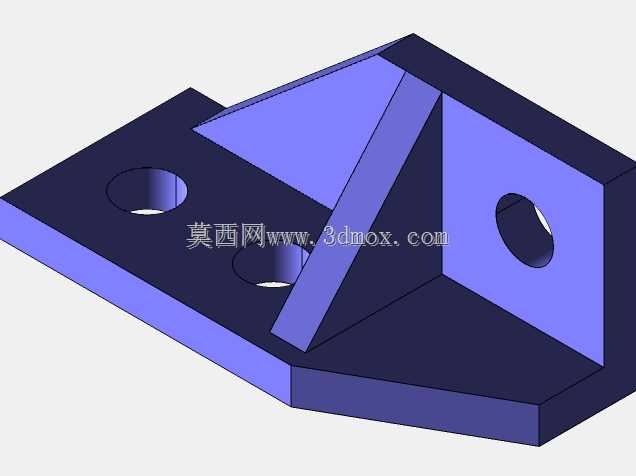

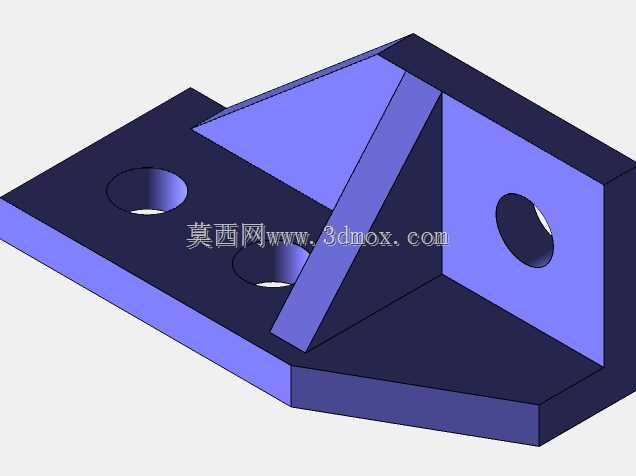

直角加强型MS安装固定角座结构

　　这款直角角座主要用于设备框架搭建、传感器安装工位、小型功能模组的垂直面转接固定场景，在自动化生产线的工位旁装、检测设备的探头固定、实验台架的型材拼接环节都能见到这类结构件的身影，它的核心作用是完成两个垂直安装面之间的刚性连接，替代传统焊接角码的不可调缺陷，同时通过加强筋结构抵消垂直载荷带来的形变应力。从结构设计逻辑来看，角座采用一体化成型思路，两个互相垂直的安装基面分别做了沉头安装孔设计，底面的两个安装孔用于将角座固定在基准安装平面上，立面的单安装孔用于固定待装配件，两个安装面之间设置了三角形加强筋，筋板厚度与基面壁厚保持一致，既避免了壁厚差带来的注塑或加工应力集中，也能在不额外增加整体重量的前提下，

　　将垂直方向的载荷通过筋板分散到整个基准面上，防止长期受载后角座出现直角处开裂、基面翘曲的问题。在安装边界的考量上，设计时特意将安装孔的中心距做了标准化适配，底面两个孔的孔距匹配常用20系列、30系列工业铝型材的槽距，不需要额外打孔就能直接在型材槽内完成固定，立面的安装孔位置避开了筋板的干涉区域，安装螺丝时可以直接从外侧操作，不需要预留额外的内部操作空间。角座的所有棱边都做了小尺寸倒角处理，既避免安装时锐边划伤操作人员，也能在装配时起到导向作用，让两个对接面更容易贴合到位。实际选型使用时，这类角座适合承受中等静载荷的垂直连接场景，比如小型光电传感器的安装支架、气动管路的直角固定座、设备外罩的边角连接位，相比L型无筋角码，它的抗扭、

　　抗弯折性能提升40%以上，不需要额外增加支撑件就能保证连接刚性，在紧凑安装空间里优势尤其明显，不需要预留过多的安装操作空间，两个垂直方向的安装孔都设计在外侧，用常规内六角扳手就能完成锁紧操作，对装配人员的操作友好度更高。建模过程中对安装孔的沉头深度做了精准控制，沉头深度刚好覆盖常用M3、M4螺丝的头部厚度，锁紧后螺丝头不会高出基面，避免后续安装其他配件时出现干涉问题，筋板与两个基面的连接处做了小圆弧过渡，进一步降低应力集中系数，即使在有小幅振动的设备上长期使用，也不会出现连接处断裂的问题。
