C型卡扣式连接固定支架结构设计

　　日常做结构练习的时候，这类C型卡扣构件是很适合练手的基础件，别看着造型简单，真要做的贴合实际安装需求，要考虑的细节一点不少。先从实际应用场景说，这类构件常用在轻型设备的线束固定、小型传感器安装支架、机柜内部走线卡位，还有教学实验台的小型构件快速拼接场景，不需要额外打孔攻丝，靠自身的C型开口结构就能卡入对应规格的型材或者杆件，拆装效率比传统螺栓固定高不少，适合需要频繁调整安装位置的非重载场合。设计的时候首先要确定开口的卡接余量，开口尺寸要比被卡接的杆件直径小0.2到0.5毫米，靠材料本身的微量形变实现卡紧，要是留的余量太大，卡上去会松垮晃动，余量太小又会导致安装的时候卡入阻力过大，甚至掰断构件本身，

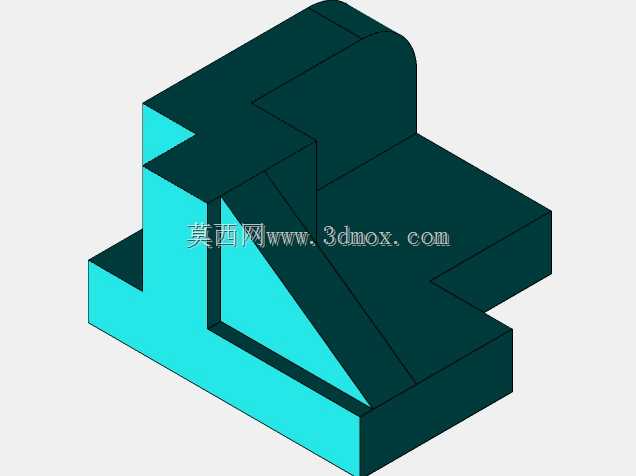

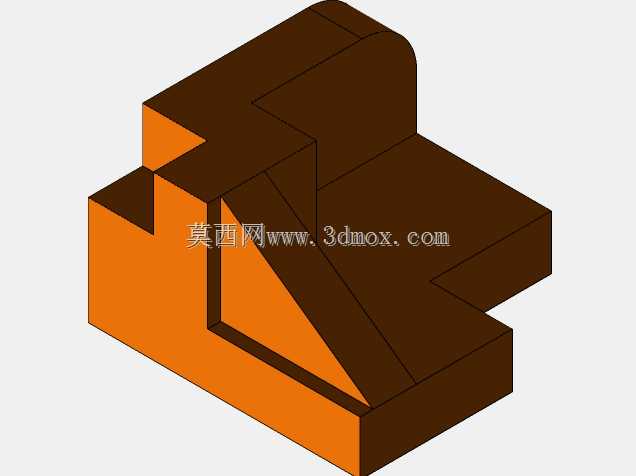

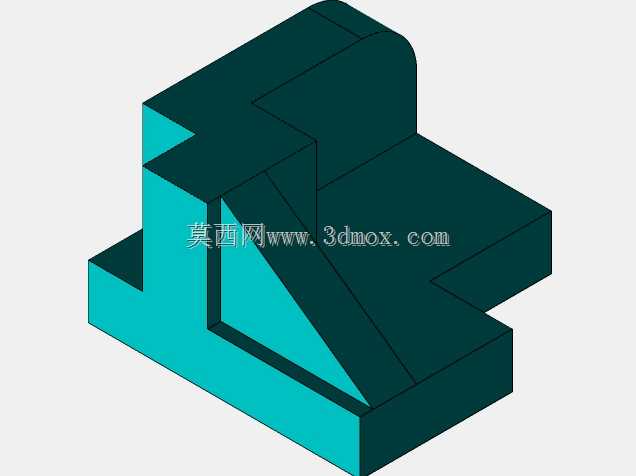

　　尤其是用PLA这类3D打印材料做样件的时候，形变余量要控制在材料许用变形范围内，避免出现应力集中断裂的问题。然后看整体的结构造型，这个构件做了阶梯式的加厚处理，卡接受力的根部位置做了圆角过渡，避免直角位置的应力集中，长期受反复拆装的力的时候不会从根部开裂。安装边界上，构件的底部平面是安装基准面，贴装的时候要保证这个平面和安装面完全贴合，不能有翘曲，不然卡接的时候受力不均会导致卡位偏移。外形尺寸上，整体的高度要匹配被卡接构件的安装空间，不能突出太多影响周边其他部件的排布，侧边的加强筋宽度控制在3毫米左右，既保证足够的支撑强度，又不会过多占用横向安装空间。实际建模的时候，要先把卡接的开口轮廓做出来，再逐步拉伸加厚，

　　最后给所有受力棱边加上R1到R2的圆角，不要留尖锐的直角，一方面是避免安装的时候划手，另一方面也是减少应力集中点。这类构件虽然是基础练习件，但做的时候完全按照实际工业使用的要求去控制尺寸公差和结构强度，练熟了之后做复杂的卡扣结构就能快速把握设计要点，不用反复调整参数。另外要注意，这类C型卡扣不适合用在重载或者有强振动的场合，振动工况下容易出现松脱，要是用在有振动的设备上，还要在开口位置额外加一个锁紧螺钉的孔位，不过这个练习模型主要是做基础结构演示，就保留了最基础的C型卡接结构，适合新手理解卡扣类构件的基本设计逻辑，建模的时候也能练习拉伸、倒角、拔模这些基础的建模命令，掌握实体建模的基本思路。
