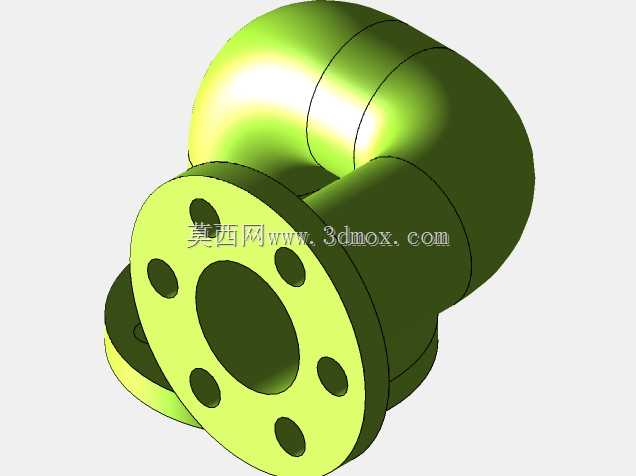

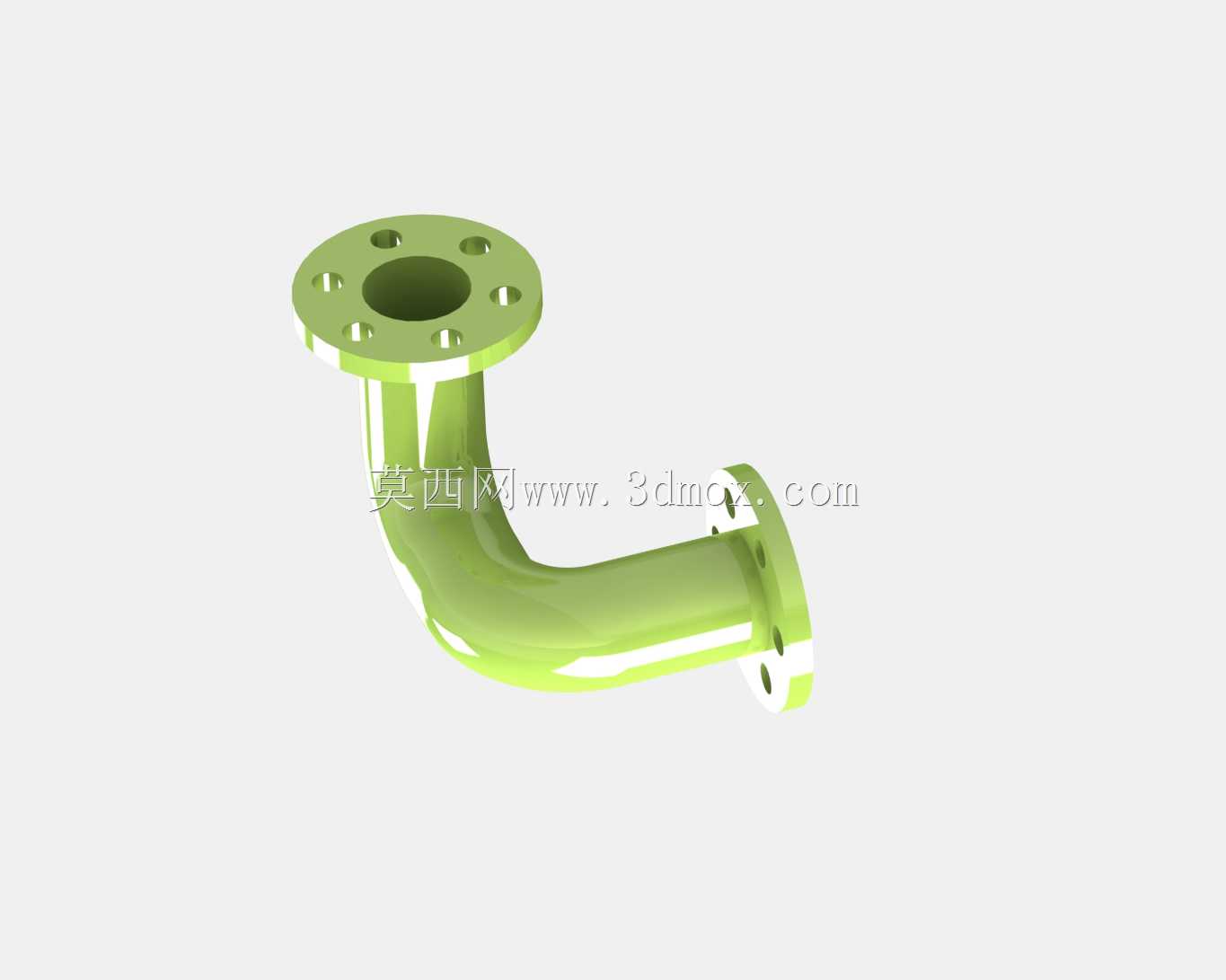

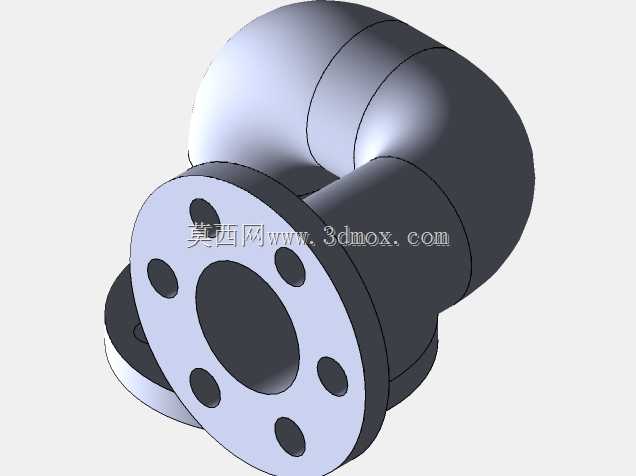

带法兰连接结构的90度弯管管件

　　这款带法兰结构的90度弯管，主要应用在工业流体输送管路的转向接驳场景，常见于化工流体输送、给排水管路、气动系统布设、小型液压回路搭建等工况中，用来改变管路的走向，实现垂直方向与水平方向管路的平滑过渡，避免管路硬弯折造成的流体阻力骤升、局部应力集中等问题。从结构设计来看，弯管两端采用标准法兰盘连接结构，法兰盘上均匀分布螺栓过孔，安装时可通过配套螺栓与对应规格的管路法兰、设备接口法兰锁紧固定，法兰端面可加装密封垫片实现端面密封，相比螺纹连接、焊接连接的方式，法兰连接的形式更便于后期管路的拆装检修，不需要对管路进行切割破坏即可完成局部管件的更换，适配需要定期维护、调整管路布局的应用场景。弯管的弯曲段采用大曲率半径的圆弧过渡设计，

　　内壁做平滑圆弧处理，能够有效降低流体流经转向位置时的局部压损，减少流体紊流、涡流的产生，同时也能避免流体中携带的固体杂质在弯折位置沉积堵塞，提升管路长期运行的稳定性。在安装边界上，两端法兰的螺栓孔分布圆直径、法兰端面厚度、弯管的中心弯曲半径都遵循通用管路连接件的尺寸规范，能够直接和同公称通径的标准法兰配件适配，不需要额外做转接加工，弯管整体的轴向安装尺寸、径向占用空间经过合理规划，在密集管路布设场景中不会和相邻管路、周边设备结构产生干涉，安装时可根据现场管路走向调整法兰的周向安装角度，适配不同的螺栓孔对位需求。从结构强度设计上，弯管的管壁厚度根据常规管路输送的压力等级做了匹配设计，法兰盘与弯管主体的连接位置做了圆弧过渡加强处理，

　　能够承受管路运行过程中产生的内压、管路振动带来的交变载荷，避免连接位置出现应力开裂、变形泄漏等问题，法兰盘上的螺栓孔采用通孔设计，螺栓穿装时不会出现卡滞，安装对位效率更高。这类弯管管件在实际设备配套中，也常作为传感器安装段的配套转接件使用，在需要在转向位置加装压力、流量类传感元件的管路中，可直接在弯管的预留位置开孔安装传感探头，不需要额外加装三通转接配件，简化管路的整体结构，减少管路的连接泄漏点。
