双孔铰接式连接支撑结构件

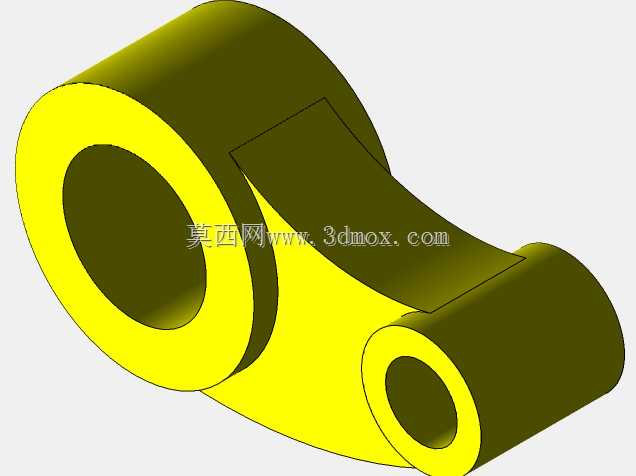

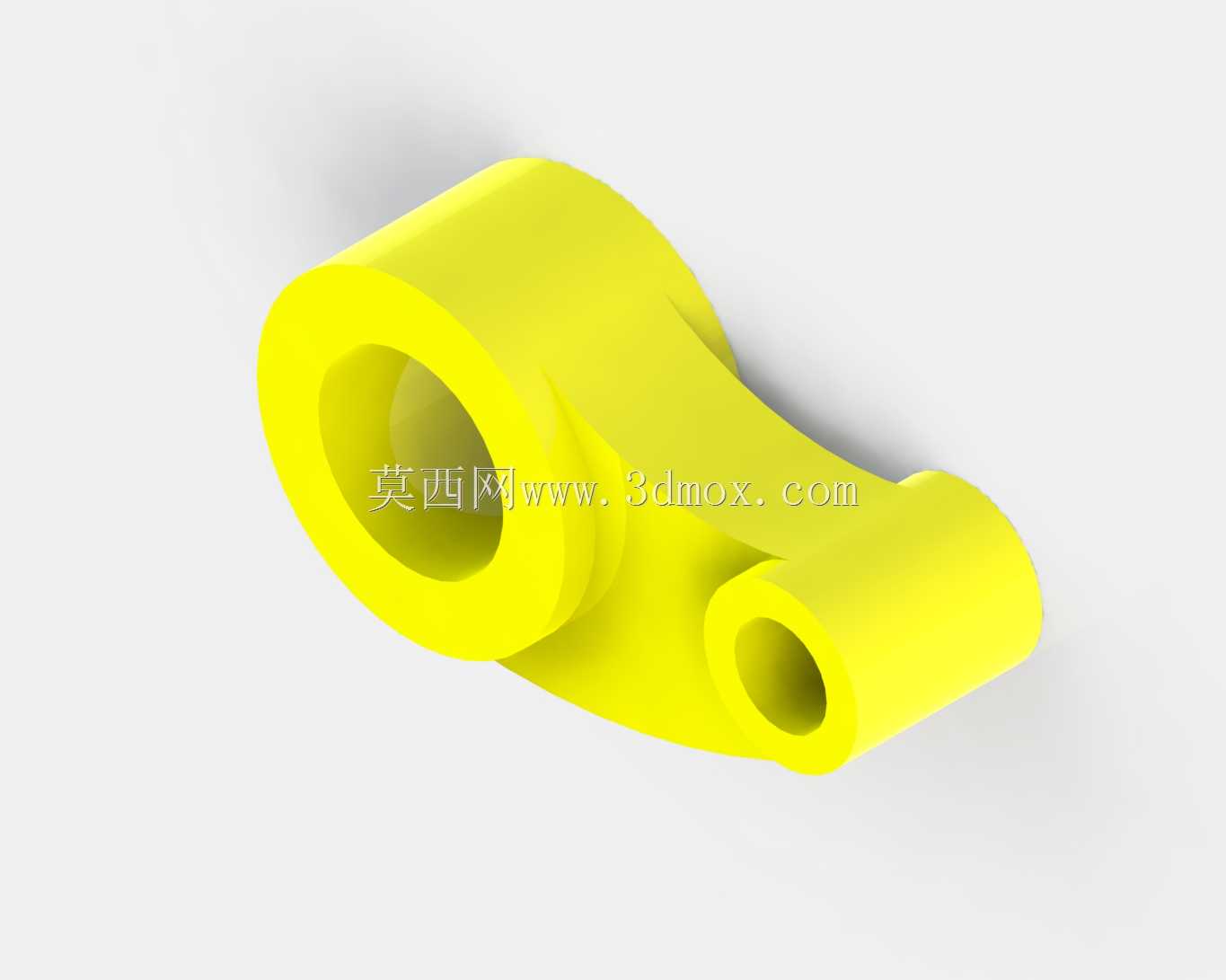

　　该双孔铰接支撑结构件属于机械传动与支撑系统中的常用连接件，主要应用在需要实现小角度摆动、相对转动的机构连接场景中，常见于轻工自动化设备的连杆传动单元、小型工装夹具的活动铰接部位、检测设备的可调支撑端，也可作为传感器安装支架的铰接调节部件使用，能够在两个存在相对转动需求的构件之间传递载荷、限定转动自由度，同时保证连接部位的结构强度与转动灵活性。从结构设计来看，该零件采用一体成型的弯臂式结构，主体为两个不同孔径的同轴度可调的筒状铰接孔，大孔径端作为主承载铰接位，用于与设备主体的固定销轴配合，承担主要的径向与轴向载荷，小孔径端作为从动连接位，用于对接活动连杆或者调节杆件，两个筒状结构之间通过平滑过渡的弧形连接臂实现刚性连接，

　　连接臂的截面采用渐变式设计，在靠近大孔端的位置截面厚度更大，向小孔端逐步收窄，既保证了应力集中区域的结构强度，又尽可能控制了零件整体重量，减少转动过程中的惯量。设计过程中，两个铰接孔的内壁均预留了标准的轴承安装位或者衬套配合公差，可根据实际使用场景选配铜套、滚针轴承或者自润滑衬套，降低铰接转动过程中的摩擦损耗，延长零件使用寿命。零件的外轮廓所有棱边均做了R角过渡处理，避免应力集中导致的疲劳断裂，同时也消除了安装过程中的锐边划伤风险。从安装边界来看，大孔端的外径尺寸根据配套销轴的常规规格设计，安装时需要保证销轴与孔的同轴度误差在0.02mm以内，避免转动卡滞；小孔端的中心距与大孔端的中心距按照常用连杆机构的行程参数匹配，

　　安装时两个孔的端面均需要预留不小于2mm的轴向间隙，保证转动过程中不会与相邻构件发生摩擦干涉。零件的安装面没有额外的凸台或者定位销孔，可根据实际装配需求在连接臂的平面区域加工定位孔或者焊接固定块，适配不同设备的安装要求。在实际使用中，该类铰接件的载荷承受能力主要由连接臂的截面厚度与材质强度决定，常规工况下采用工程塑料或者铝合金材质即可满足轻载传动需求，重载场景下可更换为45号钢或者不锈钢材质，配合表面淬火处理提升铰接孔的耐磨性能。该结构的设计充分考虑了加工工艺性，无论是采用注塑成型、3D打印还是铣削加工都能快速成型，不需要复杂的工装夹具，适合小批量定制生产或者设备改装时的快速替换使用。
