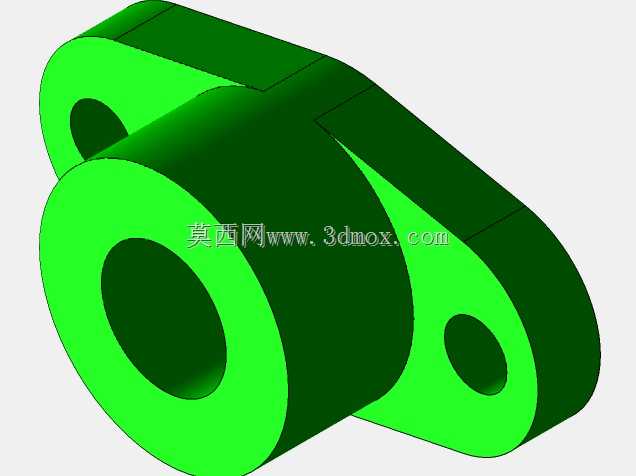

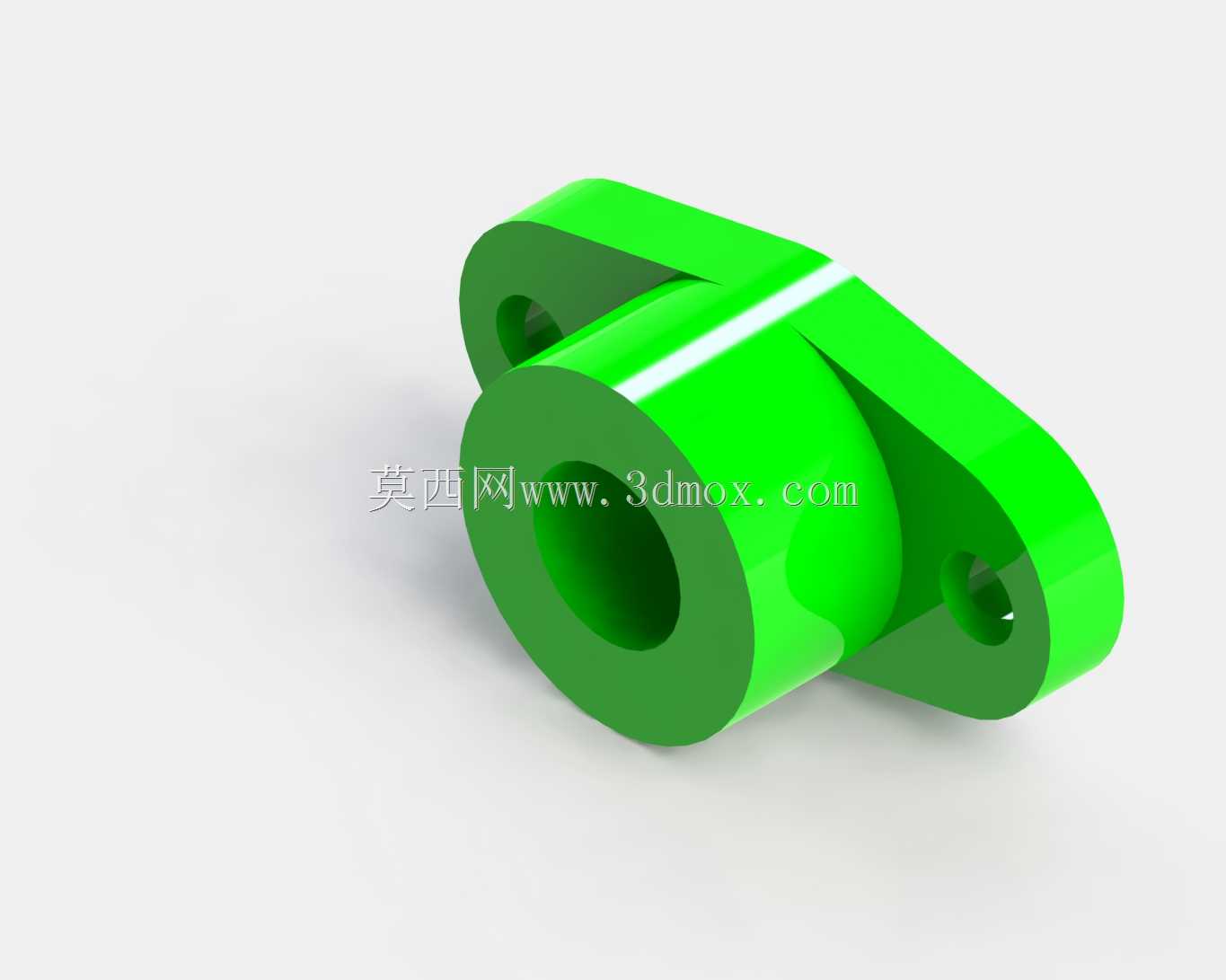

带双耳安装座的轴套支撑结构件

　　这类带双侧安装耳的轴套支撑件，在轻工自动化输送线、小型检测设备的传动模组里应用十分普遍，核心作用是为贯穿的传动轴提供稳定的径向支撑，同时通过两侧耳座的固定孔完成与设备机架的刚性连接，避免轴系运转过程中出现径向窜动、支撑失稳的问题。从结构设计逻辑来看，主体采用中空圆筒结构，内孔尺寸与适配轴径保持合理的公差配合区间，既保证轴件穿装顺畅，又能控制径向间隙在允许范围内，减少运转过程中的旷量。圆筒两侧延伸出的安装耳与主体采用一体化成型结构，衔接位置做了平滑的圆弧过渡处理，避免直角衔接带来的应力集中问题，在设备长期承受交变载荷的工况下，能有效降低衔接位置开裂的风险。两个安装耳上的固定孔为同轴等径设计，孔位间距严格匹配常用工业铝型材、

　　方管机架的安装孔距标准，现场安装时无需二次扩孔或调整孔位，直接穿装标准紧固件即可完成固定，大幅降低现场装配的调整工作量。从安装边界来看，圆筒主体的外径尺寸控制在适配小型传动模组的安装空间范围内，不会与周边的传动轮、走线槽等相邻部件产生运动干涉，安装耳的厚度经过载荷校核，在承受常规轴系径向载荷的情况下不会出现形变，同时整体高度尺寸适配多数小型设备的安装层间距，无需额外加装垫高垫块即可完成装配。设计过程中充分考虑了实际工况的使用需求，圆筒内壁的支撑长度经过优化，在保证足够支撑接触面积的前提下，尽可能控制整体重量，减少不必要的材料消耗，安装耳的外轮廓做了倒角处理，避免装配过程中锐边划伤操作人员或周边线缆。

　　这类支撑件既可以用于固定式传动轴的支撑，也可以适配往复运动导杆的导向支撑场景，内孔可根据实际使用需求加装铜套、直线轴承等配件，拓展不同的使用功能，在小型非标自动化设备、实验检测装置、物料分拣机构中都能看到同类结构的应用，结构简单可靠，加工难度低，维护更换成本低廉，是小型机械传动结构中十分常用的基础支撑零件。
