凹凸嵌合式机械定位练习结构件

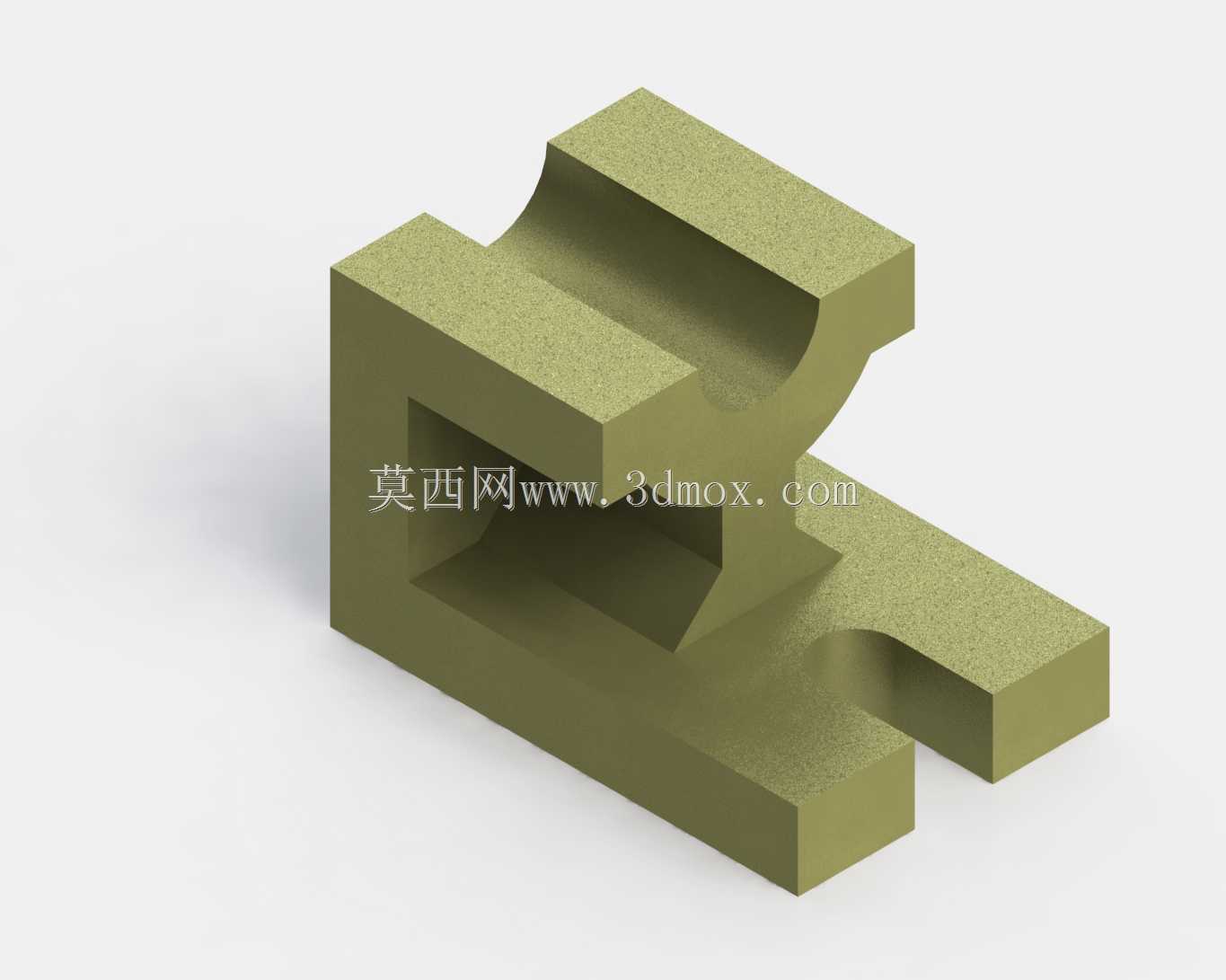

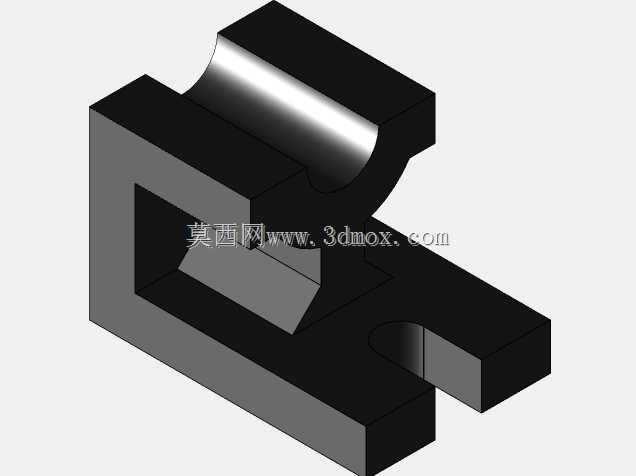

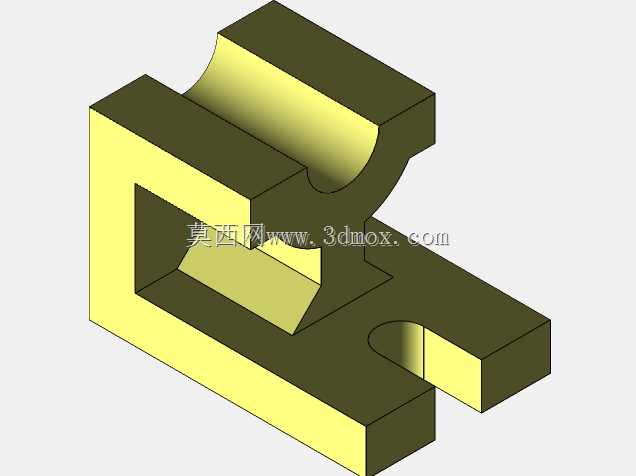

　　这类凹凸嵌合结构件常出现在工装夹具定位模块、小型设备快换接驳位的设计场景中，核心作用是实现两个构件间的无紧固件快速对位，依靠型面的贴合约束限制XYZ三个轴向的平移与转动自由度，在频繁拆装的工位上能大幅缩短对位调整时间，减少反复校准的工作量。从结构设计逻辑来看，该构件采用对称式凹凸型面布局，上部的内凹圆弧面与下部的外凸卡槽形成互补配合，相邻构件拼接时，圆弧面承担主要的径向定位作用，侧边的直边卡槽则限制周向转动，避免配合后出现窜动。设计时特意将配合面的过渡圆角做了统一取值，所有棱边都做了等半径倒钝处理，既可以避免装配时刮伤操作人员，也能减少应力集中，提升构件反复拆装后的抗疲劳性能。尺寸设计上，构件的整体长宽高比例控制在2:1.2:

　　1的区间，底部的两个凸台宽度与上部凹槽的宽度保持严格的公差配合，单边间隙控制在0.02-0.05mm之间，既保证装配时的顺畅度，又不会出现配合过松导致的定位偏差。安装边界方面，构件底部预留了平整的安装基准面，可以直接通过螺栓固定在设备基板上，也可以作为子零件嵌入到更大的装配体中，侧面没有突出的安装耳，多个同类型构件并排布置时最小间距可以控制在5mm以内，能够有效节省设备内部的安装空间。这类结构也常作为机械建模练习的典型案例，练习者可以通过建模过程掌握拉伸、切除、倒圆角等基础特征的操作逻辑，理解配合公差在实际结构中的应用方式，掌握定位型面的设计要点，避免出现配合干涉、定位失效等常见设计问题。实际加工时这类构件可以采用铝合金铣削成型，也可以根据使用场景选用工程塑料3D打印制作，不同材质下的公差取值需要做对应调整，金属件的配合间隙可以取偏小值，塑料件则需要考虑热胀冷缩的影响适当放大间隙，保证不同工况下的配合可靠性。
