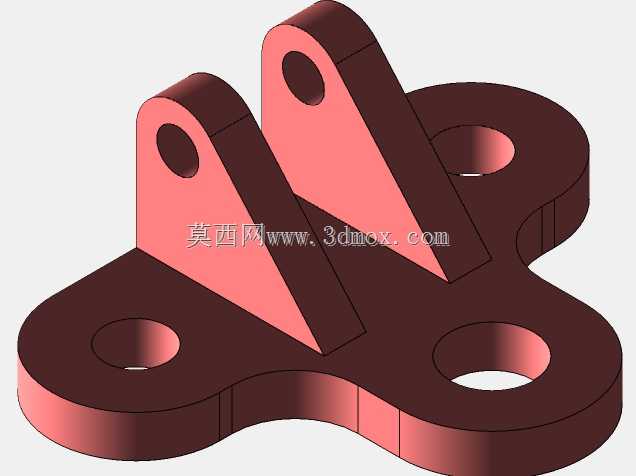

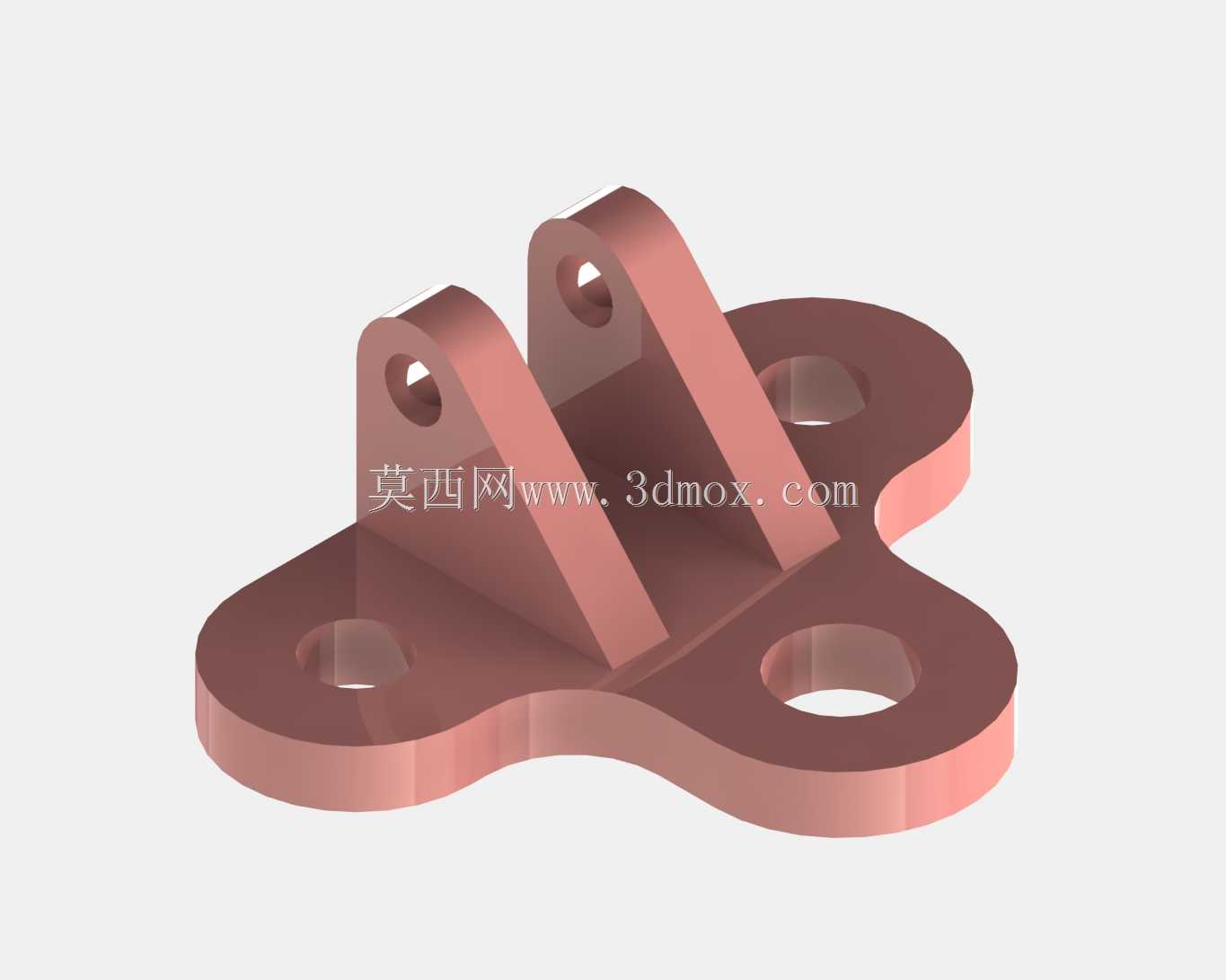

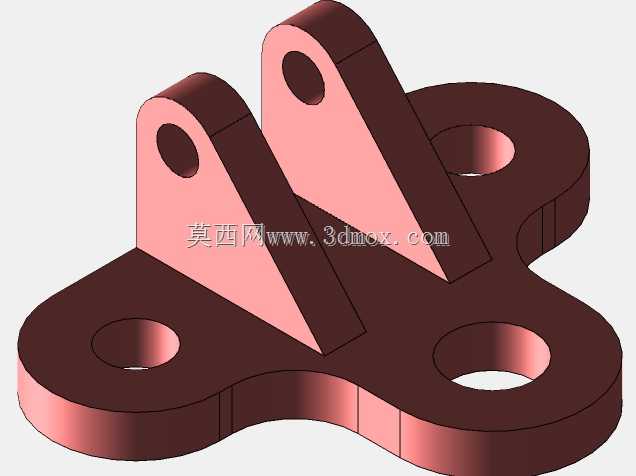

三耳带孔三角安装底座连接支座结构

　　这类带三铰接耳的三角法兰式支座，在轻工自动化输送线、小型检测设备的传感组件安装场景中十分常见，主要承担部件铰接支撑、定位承载的作用，区别于常规方形安装座，三角布局的安装孔能在有限安装空间内实现更稳定的三点定位，避免安装后受侧向载荷出现偏转松动。从结构设计逻辑来看，底部法兰采用三圆弧过渡的三角轮廓，三个安装沉孔均匀分布在法兰盘的三个凸耳位置，沉孔设计可让内六角安装螺栓完全沉入法兰平面以下，不会突出安装面干涉上方铰接部件的摆动行程，法兰盘厚度根据常规M6-M8规格螺栓的沉头深度设计，既保证足够的压紧接触面积，又不会过度增加整体重量。上方的三个铰接耳板并非等厚设计，中间耳板厚度略大于两侧耳板，匹配双叉耳铰接件的配合间隙，

　　耳板上的同轴通孔严格按照铰接销轴的公差带加工，孔口做了微小倒角处理，既方便销轴装配导入，也能消除锐边避免装配时划伤操作人员或配套零件表面。耳板与底部法兰之间设置了三角形加强筋，筋板从耳板根部一直延伸到法兰盘的圆弧过渡位置，筋板厚度与耳板厚度保持协调，可有效抵消铰接部位受径向载荷时产生的弯矩，避免耳板与法兰连接位置出现应力集中断裂的问题。实际安装时，这类支座的安装边界需要注意，三个安装孔的中心距适配常规40-60mm间距的安装型材面，安装面平面度要求控制在0.1mm以内，避免法兰安装后受迫变形导致铰接孔同轴度超差，铰接销轴装配后需保证耳板侧面与配套铰接件的间隙在0.2-0.5mm之间，既保证转动灵活性，又不会出现过大窜动。

　　建模过程中需要重点控制三个铰接孔的同轴度公差，以及底部法兰安装面与铰接孔轴线的平行度，这两个形位公差直接决定了后续装配后铰接部件的转动顺畅度，若同轴度偏差超过0.05mm，装配后会出现销轴卡滞、转动阻力过大的问题，长期运行还会出现耳板孔偏磨、销轴过早磨损的情况。法兰盘的边缘全部做了R2-R3的圆角过渡，没有尖锐棱角，符合机械安全设计的相关要求，整体结构没有冗余设计，在满足1.5倍额定载荷的强度要求下，尽可能去除了非受力区域的多余材料，适合采用铝合金压铸或碳钢铣削加工，适配不同载荷等级的使用场景。
