带曲面与半圆柱槽的组合式机械练习块

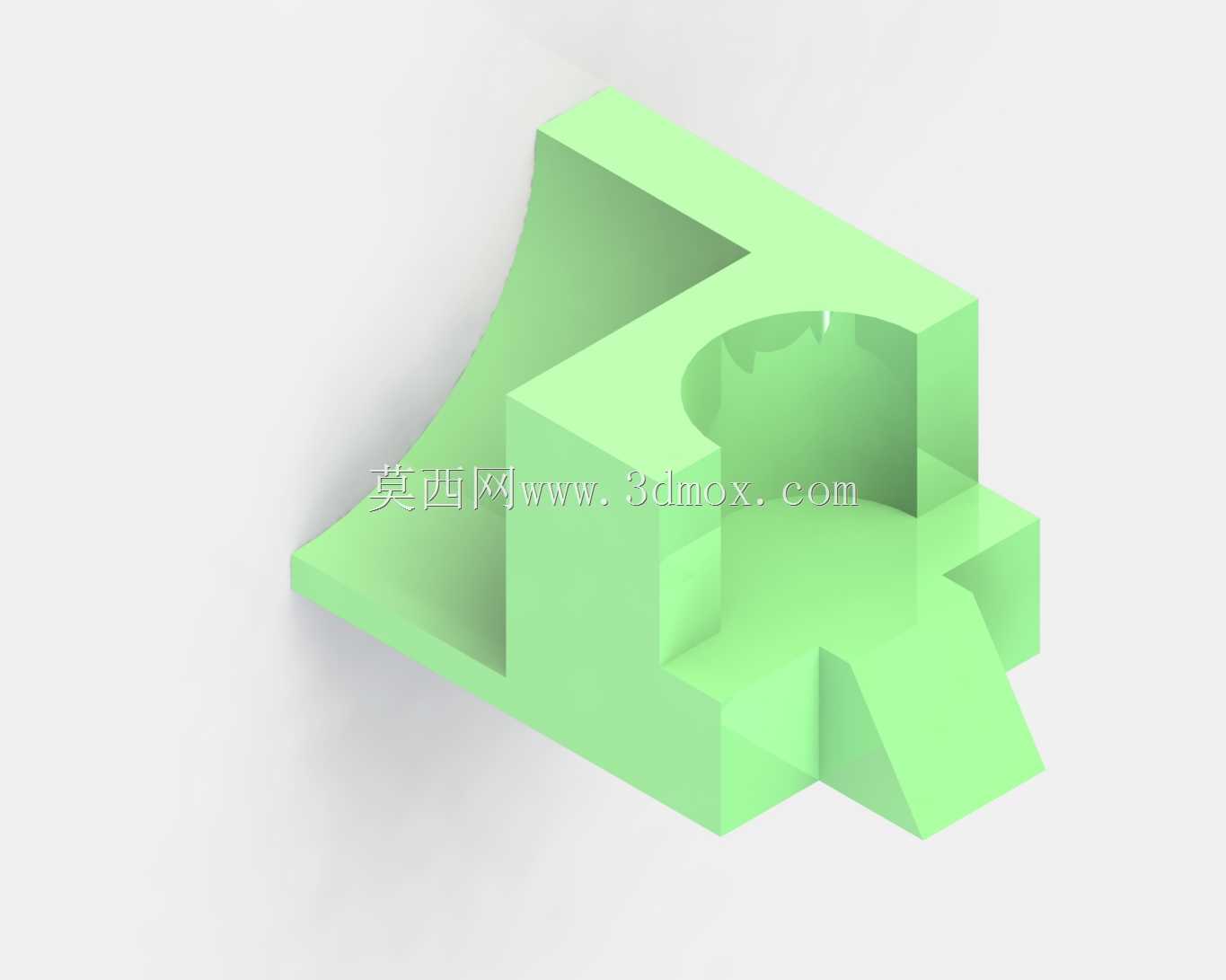

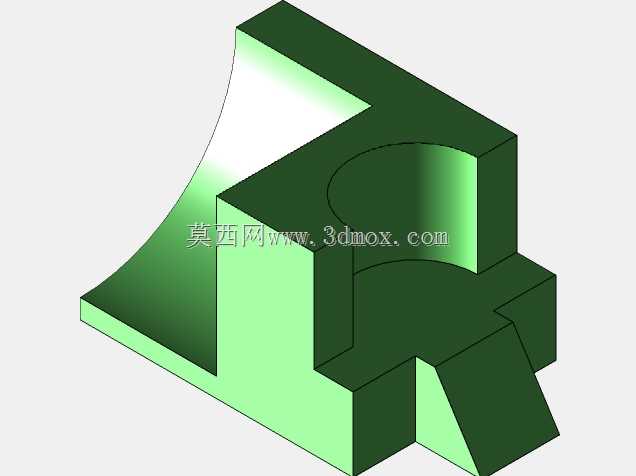

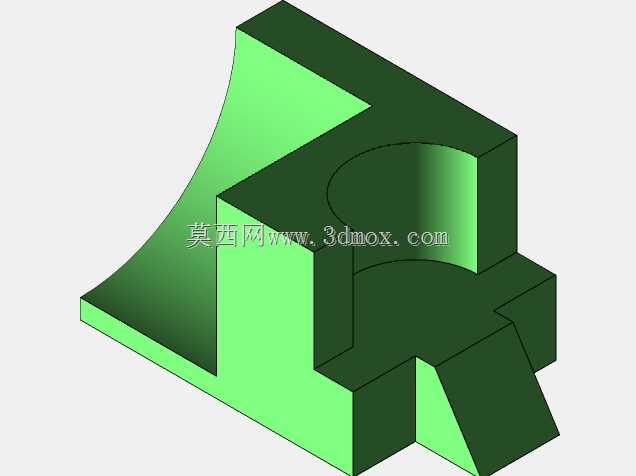

　　这类组合式实体结构，常作为三维建模入门阶段的特征练习载体，也可作为结构设计人员日常建模熟练度训练的参考样件，在机械类专业的CAD/CAM课程实训、企业新入职结构工程师建模能力考核场景中应用广泛。从结构本身来看，整体以直角块体为基础基体，一侧做了大曲率的外凸曲面过渡，曲面从基体底部边缘平滑延伸至上部棱边，曲面与相邻平面的衔接处做了相切约束，避免出现锐边应力集中的问题，同时也能考验建模人员对曲面特征与实体特征融合的操作能力。基体中部开设了半圆柱型的通槽，槽体的圆弧面与两侧平面保持垂直衔接，槽的深度贯穿基体上部的块体结构，槽壁厚度均匀，能够让练习者掌握拉伸切除、旋转切除等基础切除特征的使用逻辑，同时理解壁厚均匀性对后续结构强度、

　　加工可行性的影响。基体下部延伸出带斜切面的支撑凸台，斜切面与水平面保持固定倾角，凸台与主基体的衔接处做了直角过渡，这部分结构可以用来练习基准面创建、斜向特征拉伸的操作要点，也能让练习者理解支撑结构在实体部件中的受力传递逻辑。从安装边界来看，整个结构的底部为平整的安装基准面，所有上部特征均以该底面为设计基准，底面的平面度要求在建模时需要作为首要约束条件，确保后续如果将该类结构转化为实际工装定位块时，能够平稳放置在工作台面上，不会出现翘曲、定位偏移的问题。结构的所有棱边除了曲面衔接处，其余直角棱边均未做倒角处理，这是作为练习件的特意设计，能够让练习者根据后续的使用场景自主添加倒角、圆角特征，理解工艺倒角对零件加工、装配的实际意义。

　　在建模思路上，这类结构不需要复杂的参数化关联，重点是让练习者掌握从基体到附加特征、从主结构到局部细节的建模顺序，理解特征先后顺序对最终实体成型效果的影响，比如如果先做下部斜凸台再做上部半圆柱槽，就容易出现特征重生失败的问题，这也是这类练习件想要传递的建模逻辑：合理规划特征树顺序，能够大幅提升建模效率与模型可编辑性。这类结构虽然不直接作为量产零部件使用，但其涵盖的实体拉伸、曲面融合、切除开槽、斜向特征创建等操作，覆盖了常规机械零部件建模80%以上的基础特征命令，能够帮助建模人员快速熟悉三维软件的操作逻辑，建立正确的建模思维，为后续复杂设备零部件的设计打下扎实基础。
