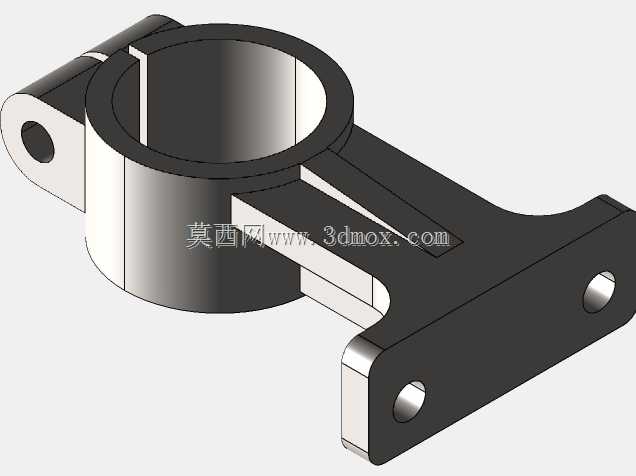

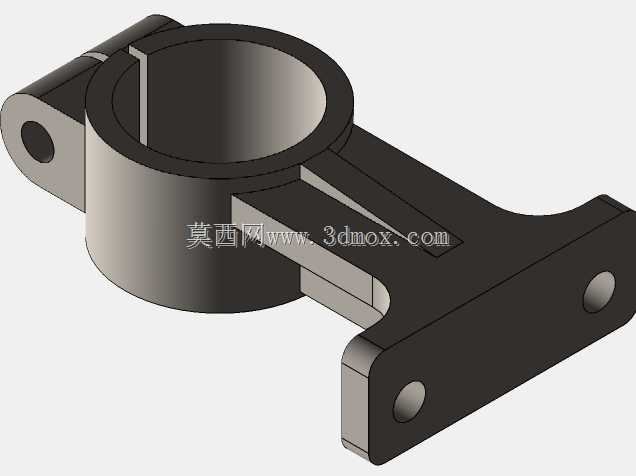

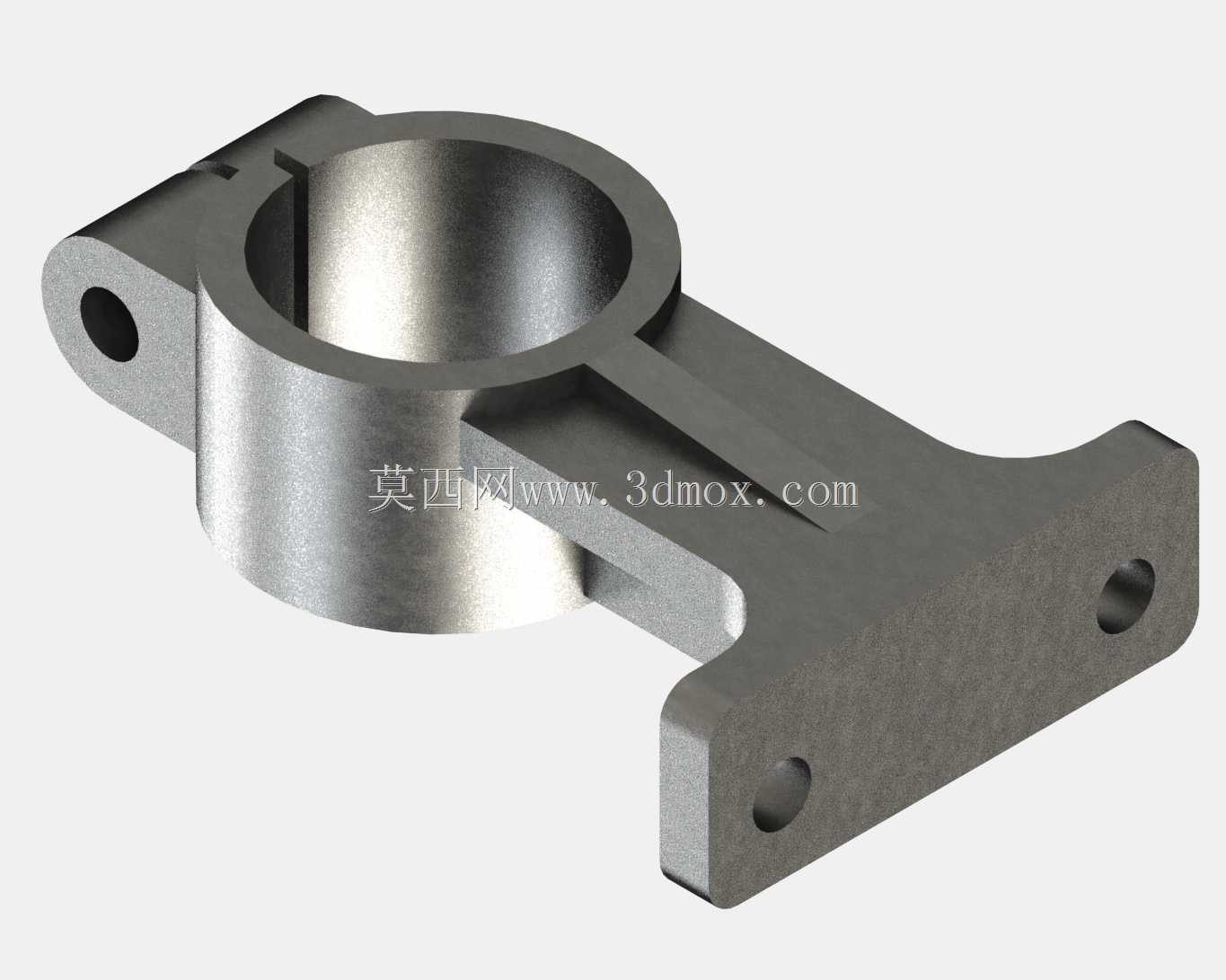

带安装支耳的轴套夹持连接构件

　　该构件属于机械传动与支撑系统中的典型连接夹持部件，核心功能是实现回转类轴件的径向定位与相邻结构的刚性连接，常见于轻工输送设备、小型自动化装配线的导向轴支撑工位，也可用于检测设备中传感器安装支架的角度固定环节，替代传统的分体式抱箍与焊接支架组合结构，减少装配时的配焊、配钻工序。从结构设计逻辑来看，主体采用一体化铸钢或铝合金铣削成型思路，中间的环形通孔为核心夹持工作面，孔壁预留0.1-0.2mm的精镗余量，装配时可根据适配轴的实际外径做最终修配，保证夹持面的接触率不低于85%，避免轴件运转时出现偏心晃动。环形主体向两侧延伸的支臂为安装受力结构，其中单侧支臂设置单安装孔，用于构件的初步定位与防转限位，另一侧延伸的长支臂设置两个同轴安装孔，

　　可通过螺栓与设备机架或相邻功能板件锁附，长支臂与环形主体之间设置的加强筋沿受力方向布置，可抵消轴件运转时传递的径向扭矩，避免支臂与环形主体衔接处出现应力断裂。在安装边界设计上，环形主体的轴向厚度控制在适配轴径的0.6-0.8倍区间，既保证足够的夹持摩擦力，又不会过度占用轴向安装空间；两侧支耳的安装孔中心距与孔位公差严格按照通用型材机架的安装孔系匹配，可直接适配20/30/40系列铝型材的T型槽安装位，无需额外加工转接板。设计过程中特意规避了尖锐棱角结构，所有非安装面的棱边均做R1-R2的倒圆角处理，一方面减少加工时的应力集中，另一方面避免装配调试过程中划伤操作人员。构件的夹持孔与支臂安装面的垂直度公差控制在0.02mm以内，可保证被夹持轴件的运转轴线与安装基准面平行，满足中低速传动场景下的同轴度要求，无需额外增加调心结构。
