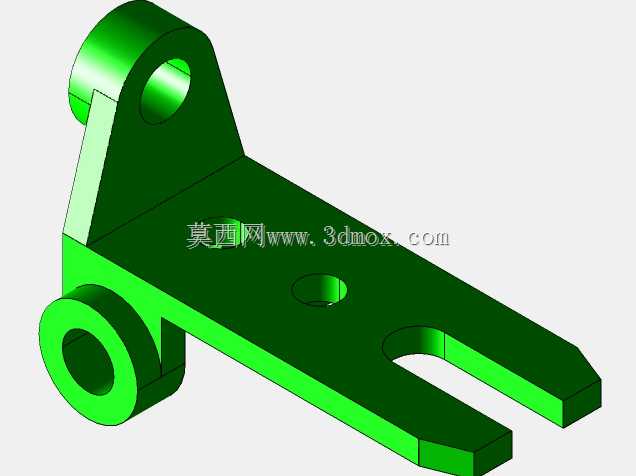

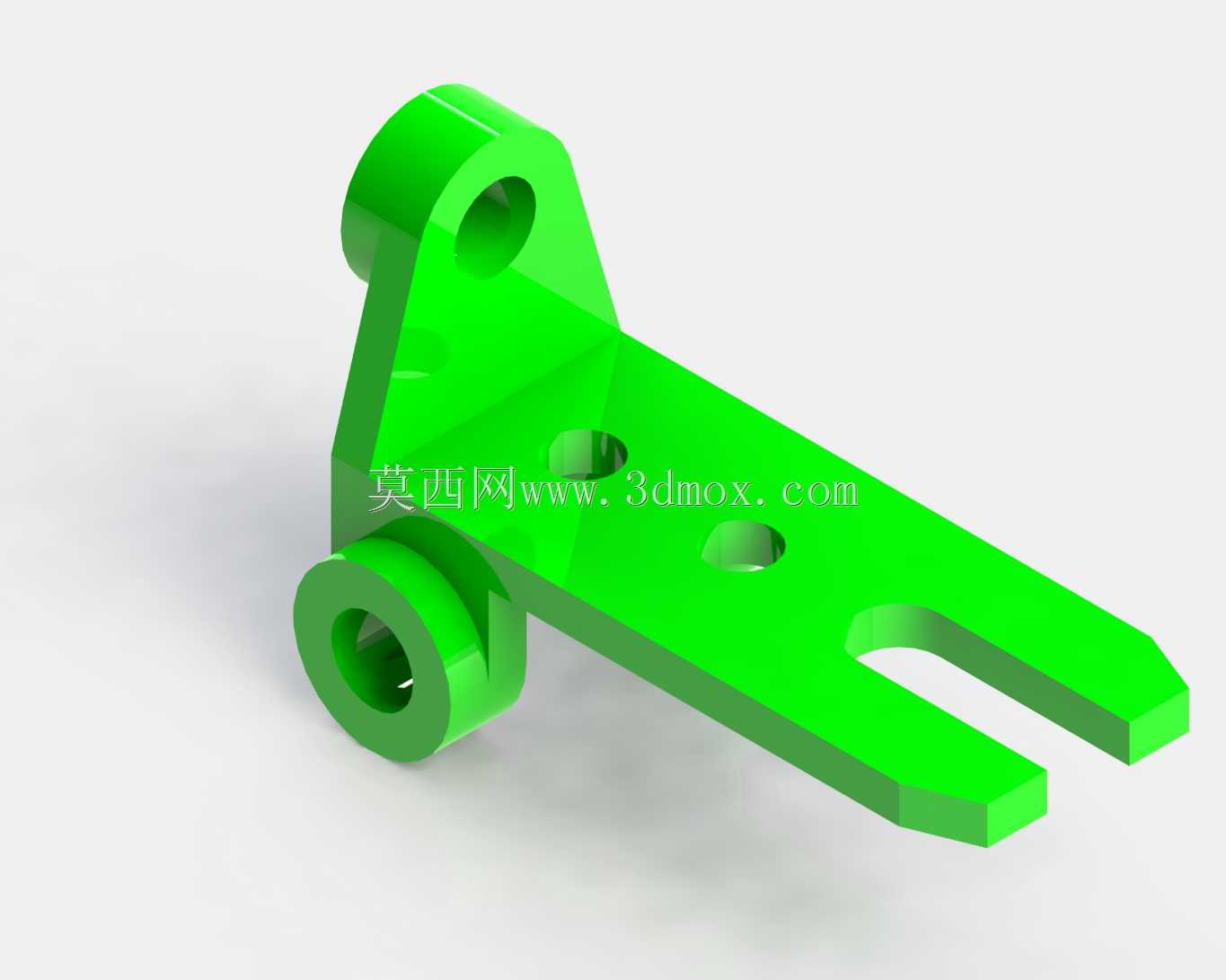

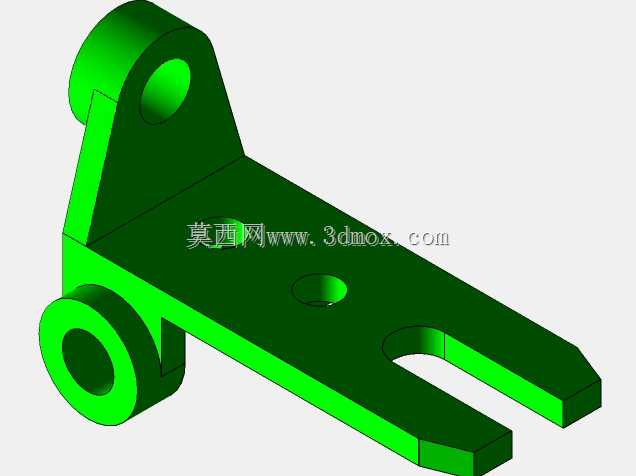

叉型铰接式绿色机械连接支架结构

　　这类叉型铰接支架在轻工自动化输送线、小型工装夹具的摆动工位上十分常见，主要承担两个运动部件之间的铰接传动与载荷传递作用，一端通过同轴的双筒铰接孔与固定轴座配合，实现绕固定轴的定角度摆动，另一端的叉型开口结构则用于卡接从动摆臂，通过板面上的两个沉头安装孔完成与摆臂的刚性锁固，避免传动过程中出现相对窜动。从结构设计逻辑来看，主体采用等厚薄板作为承载基体，厚度方向的尺寸统一，既方便采用板材铣削加工快速成型，也能在满足抗弯、抗剪载荷要求的前提下尽可能控制零件自重，减少摆动过程中的惯性冲击。左端的双筒铰接位做了加厚凸台处理，凸台外径远大于基体板厚，这一设计是为了增加铰接孔的配合长度，提升与销轴的接触面积，降低铰接位的单位面积压强，

　　避免长期往复摆动后出现孔位磨损失圆的问题，同时双筒同轴的结构也能抵消单侧铰接带来的倾覆力矩，让摆动过程更平顺，不会出现卡滞。基体板面上的两个安装孔做了沉头处理，安装后螺栓头完全没入板面以下，不会在摆动过程中与周边的防护板、走线架发生刮碰，两个孔位的间距经过匹配计算，刚好适配常用规格的方形摆臂端面安装孔距，不需要额外做转接板就能直接装配。右端的叉型开口做了端部倒角处理，装配时可以快速对准从动件的连接位，降低装配对位的难度，叉口的宽度尺寸严格匹配从动连接端的厚度，装配后侧向间隙控制在0.1mm以内，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致装配困难。安装边界方面，铰接端的凸台外径、基体总长度、

　　叉口的开档尺寸都做了统一的公差约束，铰接孔的同轴度公差控制在0.02mm以内，保证与销轴配合后转动灵活无卡滞，板面的平面度公差控制在0.05mm以内，确保与摆臂安装面完全贴合，不会出现局部应力集中的问题。这类零件在实际使用中通常会在铰接孔内加装自润滑铜套，进一步降低磨损速率，延长维护周期，整体结构没有冗余的设计特征，所有的结构细节都围绕装配便捷性、传动可靠性、使用寿命三个核心需求展开，没有多余的装饰性结构，完全服务于功能实现。
