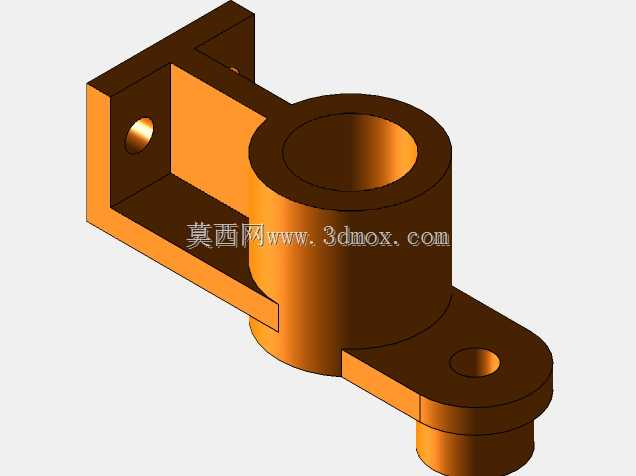

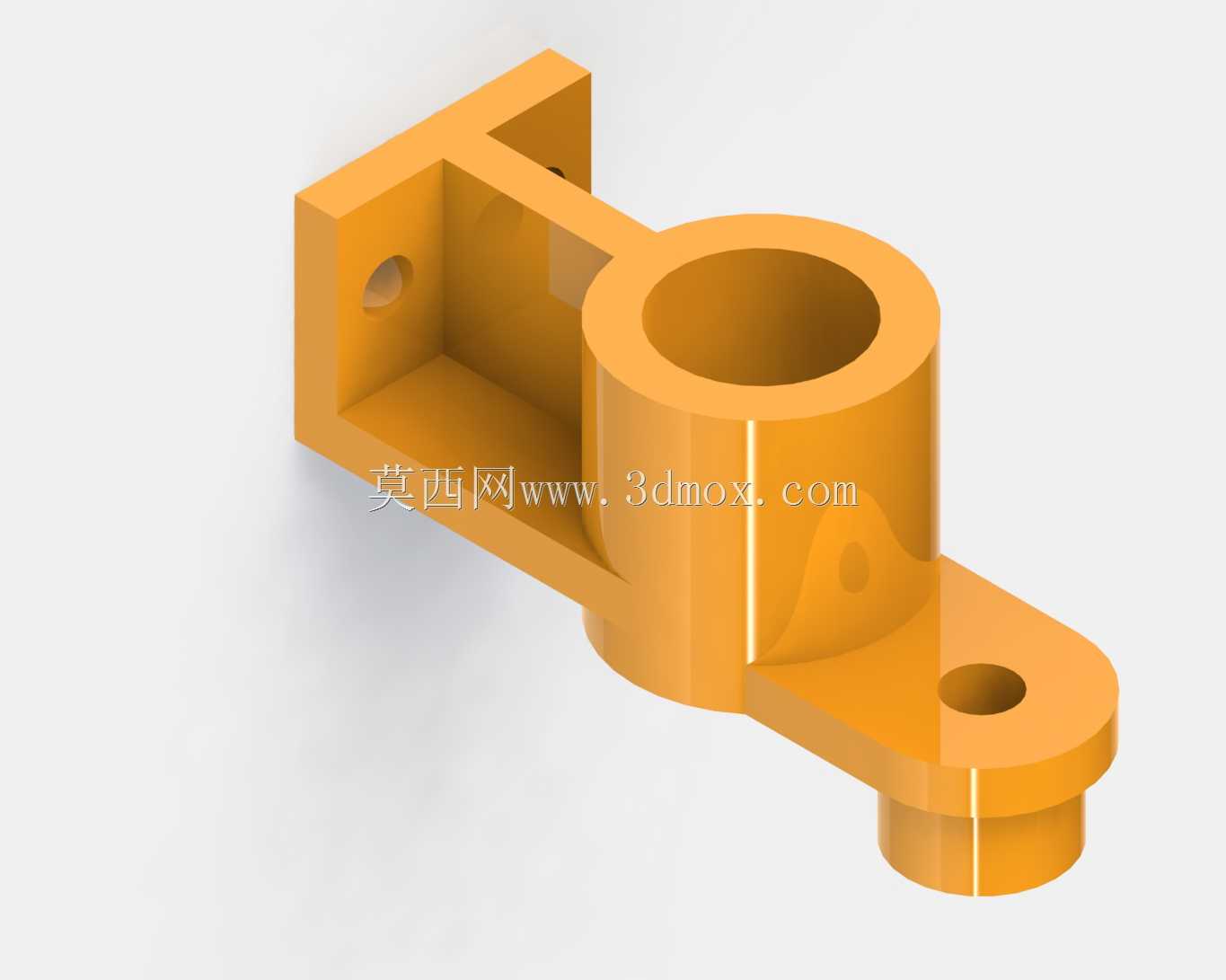

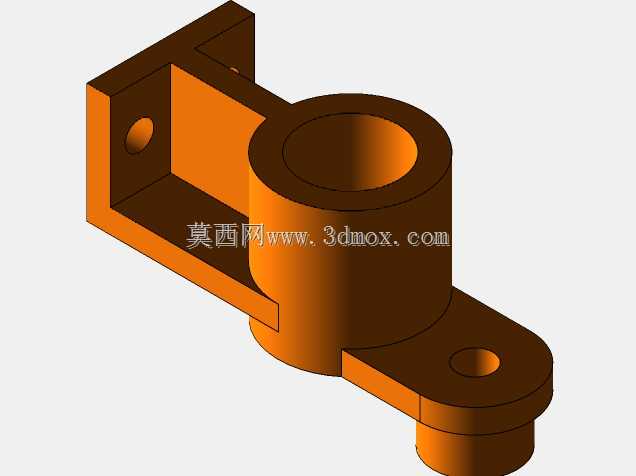

带侧装支架的立式轴套连接固定座结构

　　这款带侧装支架的立式轴套连接固定座，在轻工自动化输送线、小型工装夹具定位单元、检测设备的传感组件安装工位中都有高频应用，核心作用是为穿入其中的圆柱杆件、导向轴、检测探头提供稳定的径向支撑，同时通过自带的安装结构完成与设备机架、安装面板的刚性连接，避免轴类部件运行中出现径向窜动、偏摆，保障传动或检测动作的精度稳定性。从结构设计逻辑来看，主体采用立式贯通轴套作为核心承载段，轴套内孔为光滑圆柱面，加工时需严格控制内孔圆柱度与表面粗糙度，减少与穿入杆件的滑动摩擦阻力，轴套外壁做了均匀的壁厚设计，既保证径向承载时的结构强度，避免长期受力出现胀裂变形，也不会过度冗余增加零件整体重量。轴套一侧延伸出L型折弯安装支架，支架立面预留了沉头安装孔，

　　可直接通过螺栓将整个固定座锁附在垂直安装面上，沉孔设计能够让螺栓头完全埋入支架表面，不会突出干涉其他周边部件的运动路径；轴套另一侧延伸出带单安装孔的水平耳板，可搭配定位销或螺栓完成辅助固定，抵消轴套承受径向载荷时产生的扭转力矩，避免长期运行后固定座出现松动偏转。零件底部还延伸出一段短圆柱定位凸台，安装时可嵌入安装面板的预加工定位孔中，快速完成装配定位，减少安装时的调整找正时间，凸台与轴套内孔保持严格同轴度，保障安装后轴孔的位置精度。从安装边界来看，L型支架的立面安装孔间距、水平耳板的安装孔位置、底部定位凸台的外径尺寸都经过适配性设计，可兼容常规厚度的铝型材机架、钢板安装面板的安装孔位布局，不需要额外加工复杂的转接结构就能完成装配。

　　轴套的轴向长度设计兼顾了支撑稳定性与空间占用，足够的支撑长度可以为穿入的杆件提供均匀的支撑力，减少杆件悬臂端的挠度变形，同时整体外轮廓尺寸紧凑，不会在设备内部占用过多安装空间，适合在排布紧凑的设备内部工位使用。零件所有棱边都做了小倒角处理，既可以去除加工产生的毛刺锐边，避免装配时划伤操作人员，也能减少应力集中，提升零件的抗疲劳强度，在长期受交变载荷的工况下也不容易出现开裂问题。
