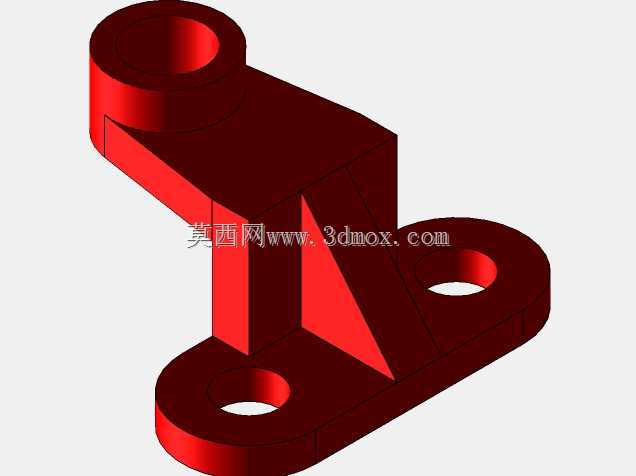

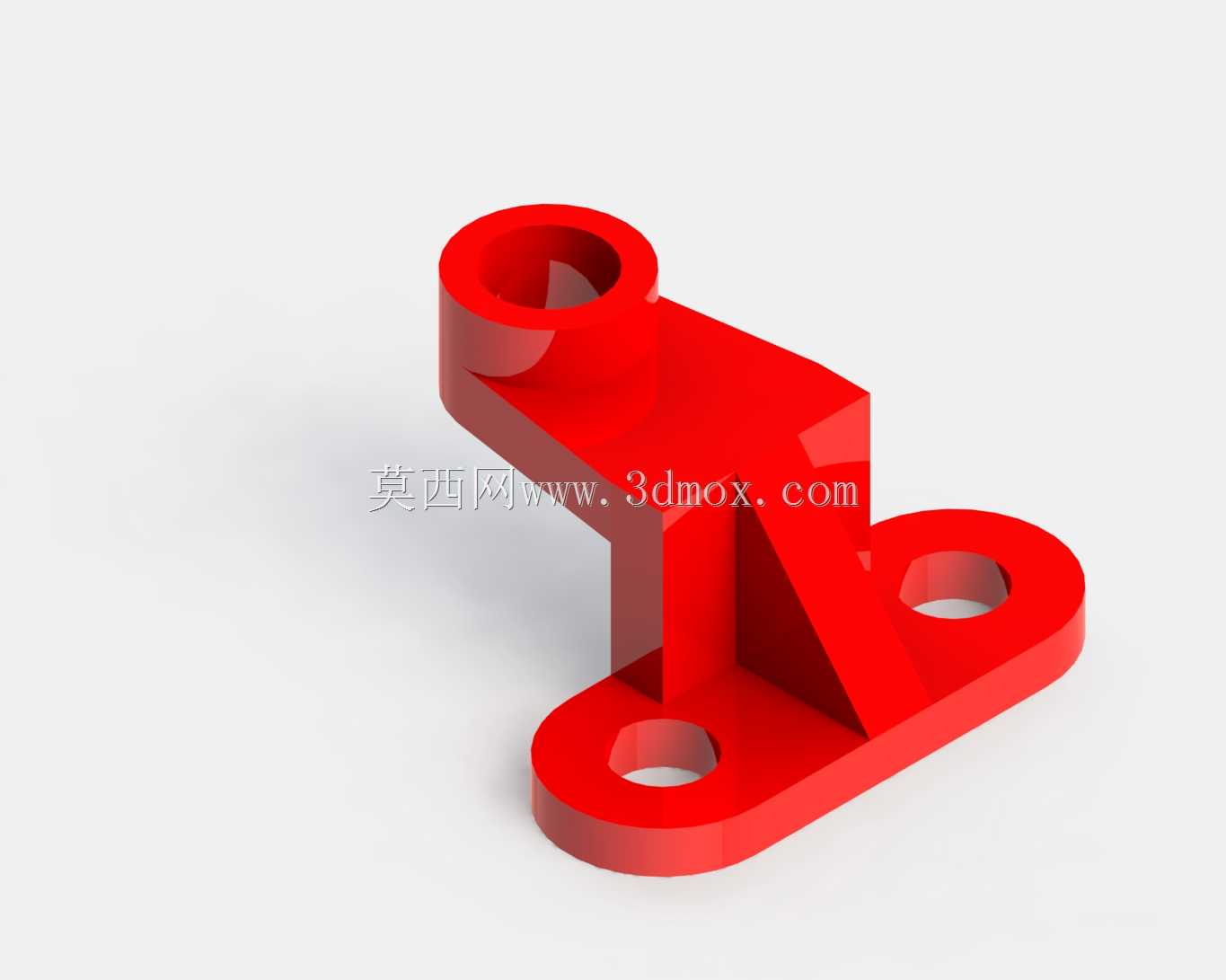

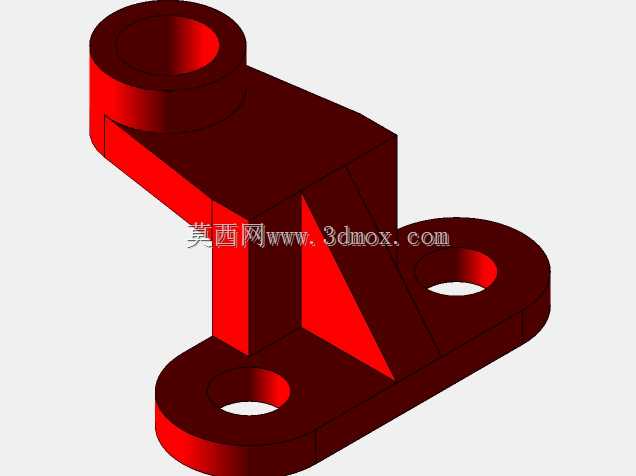

带加强筋双安装孔立式铰接支座结构

　　这类带加强筋的立式铰接支座，常见于轻工自动化生产线的工位摆臂连接、小型物料分拣机构的转动支点，也会用在检测设备的传感器安装支架铰接位，承担转动副的载荷传递与位置固定作用。从结构设计来看，底部采用双安装耳的布局，两个同轴的安装孔可通过螺栓直接固定在设备型材台面或者安装基板上，孔位的同轴度公差需要控制在0.02mm以内，避免安装后出现支座偏斜导致转动卡滞。支座主体的立板与底板之间设置了三角形加强筋，筋板的厚度与立板厚度保持1:1的比例，既可以减少注塑或者铣削加工时的材料收缩变形，也能在承受径向铰接载荷时，避免立板与底板衔接处出现应力集中断裂的问题。顶部的铰接套筒为通孔设计，内孔可配套铜套或者滚动轴承，适配直径匹配的铰接销轴，

　　套筒的外圆做了圆角过渡，减少棱角处的应力集中，同时也能避免安装时划伤操作人员。设计这类支座时，需要先确认安装面的平面度要求，底部两个安装孔的中心距需要匹配常用的铝型材槽距，比如适配40系列型材时孔中心距设为40mm，可直接采用T型螺栓快速安装，不需要额外加工转接板。铰接套筒的中心高度需要根据配套摆臂的转动行程确定，要保证摆臂转动时不会与底部安装面或者周边的设备构件发生干涉，通常会预留3-5mm的安全间隙。从受力角度分析，这类支座主要承受径向的铰接载荷，加强筋的设置方向需要与主要受力方向保持一致，才能最大化提升结构刚性，若筋板方向与受力方向垂直，加强效果会下降70%以上。实际选型应用时，若用于有冲击载荷的工位，

　　可将材质选为45号钢做调质处理，若用于轻载无冲击的检测工位，选用6061铝合金阳极氧化处理即可，既能降低整体重量，也能满足防腐需求。安装时需要注意，底部安装孔的螺栓需要加装平垫与弹垫，避免设备运行时的振动导致螺栓松动，顶部铰接孔与销轴的配合间隙控制在0.01-0.03mm之间，间隙过大会导致转动时出现旷量，影响机构的定位精度，间隙过小则会出现转动卡滞，需要定期加注润滑脂保证转动顺畅。
